Gigabyte GA-Z270X-Gaming 8: una de las placas más brutales con chipset Z270.

Gizcomputer-Gigabyte GA-Z270X-Gaming 8

A pesar de los nuevos Ryzen de AMD ya están aquí, la plataforma Z270 de Intel sigue siendo un ecosistema de hardware muy maduro y que ofrece la posibilidad de crear equipos  gaming y de trabajo con precios bastante interesantes, al menos hasta que Ryzen 5 llegue al mercado y AMD consiga optimizar tanto el soporte para memorias de alta frecuencia como su arquitectura en aquellos juegos diseñados para no usar mas de 4 núcleos o hilos de trabajo. Si queremos optar por un procesador Intel Kaby Lake, una de las placas que nos van a permitir montar un equipo enfocado a juegos con todos los extras posibles y con una gran calidad constructiva es la Gigabyte GA-Z270X-Gaming 8, exponente de lo mejor de este fabricante con sede en Taiwan en lo que a placas de gama alta se refiere y una dura competidora para la MSI Z270 Gaming M7 que pudimos analizar en directo. Os hablamos un poco de ella.

Diseño y construcción de la Gigabyte GA-Z270X-Gaming 8.

Cuando uno invierte en una placa de gama alta espera encontrar una calidad constructiva a la altura de las circunstancias, y la Gigabyte Z270X-Gaming 8 no decepciona en este aspecto, ya que cuenta con un socket con pines bañados en oro de 15 micras, refuerzo de acero inoxidable en los puertos PCIe y en las ranuras para la memoria RAM, PCB con doble capa de cobre, condensadores sólidos de larga duración (10K) y protección contra sulfuro en los resistores de la placa.

Pero la intención de Gigabyte de alargar la vida útil de la Gigabyte GA-Z270X-Gaming 8 no se queda solo en la calidad constructiva y los componentes utilizados, sino que el fabricante también ha puesto un especial énfasis en la refrigeración de la placa, y para ello ha creado un bloque de disipación híbrido diseñado para aprovechar al máximo el flujo de aire de la caja, pero también para conectarse a nuestro circuito custom de refrigeración líquida, refrigerando así todo el VRM (12 FASES) de forma realmente eficiente.

Aparte de este completo disipador, también contamos con 8 conectores de ventilador híbridos que funcionan tanto en modo DC (regulación por voltaje) como PWM, y que podremos configurar de forma totalmente libre en base a la temperatura de los 7 sensores de temperatura que tenemos repartidos por la Gigabyte GA-Z270X-Gaming 8. Para ello, Gigabyte también ha reformado su software de control de ventiladores (Smart Fan 5) y nos da la posibilidad de controlarnos también a través de su BIOS UEFI.

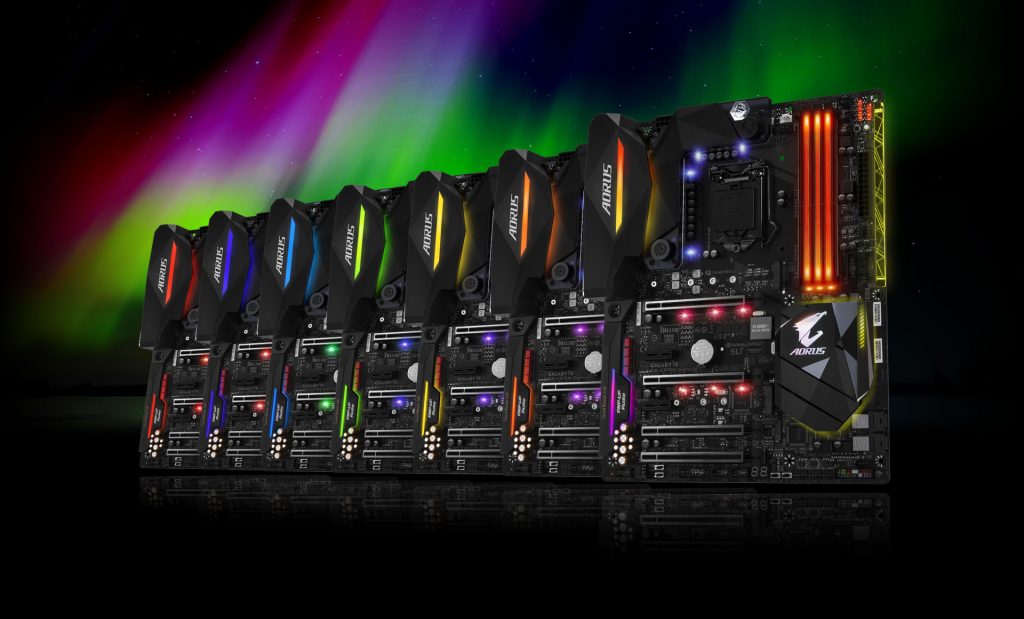

Un sistema de iluminación de lo más completo que podremos encontrar.

Si somos propietarios de una torre con ventana y queremos que la gente se quede mirando al pasar al lado de nuestro equipo, la Gigabyte GA-Z270X-Gaming 8 será nuestra mejor opción, ya que lleva un más que completo sistema de iluminación, el cual controlaremos a través de la aplicación RGB Fusión (también disponible para smartphone) y que nos permite iluminar de forma personalizada 6 zonas diferentes de la placa con 8 zonas programables y otros 8 efectos disponibles. Además tendremos la posibilidad de conectar tiras LED adicionales y sincronizar nuestra iluminación con una tarjeta gráfica Gigabyte compatible.

Soporte de procesadores y de memoria RAM de la Gigabyte GA-Z270X-Gaming 8.

Estamos ante una placa que integra el chipset Z270 de Intel, por lo que podremos instalar en ella cualquiera de los procesadores que usen el socket LGA 1151 y alguna de las arquitecturas Skylake y Kaby lake de 6ª y 7ª Generación respectivamente. En el apartado de memoria RAM contamos con un soporte fuera de serie, y es que Gigabyte ha puesto un especial interés en certificar un número muy elevado de módulos DDR4 (Más de 1000 según su publicidad) con frecuencias de hasta 4133 MHz que harán que el ancho de banda resultante se aproxime bastante al obtenido con la plataforma X99, la cual hace uso de 4 canales de memoria (en vez de 2).

Para ayudarnos en la tarea de sacar lo máximo de nuestro equipo contamos con otros extras como leds que nos indican que componente puede estar dando problemas así como la posibilidad de modificar el BCLK de forma lineal desde los 90 hasta los 500 Mhz, aunque para ello deberemos instalar un micro desbloqueado (serie K) con arquitectura Kaby Lake.

Especificaciones técnicas de la Gigabyte Z270X-Gaming 8.

Estamos ante una placa de loas completa en términos de almacenamiento, con la capacidad de montar 2 unidades M.2 con soporte para NVMe, dos unidades U2 y unidades de almacenamiento con interfaz PCIe, pudiendo además crear un sistema Raid 0 triple entre ellas con independencia del formato utilizado y consiguiendo rendimientos para nuestro almacenamiento de hasta 3525MB de lectura secuencial y 2841 MB de escritura secuencial (siempre que nuestro bolsillo nos lo permita).

El apartado de sonido tampoco decepciona, ya que contaríamos con 2 amplificadores operacionales actualizables para los canales izquierdo y derecho y un tercero para la entrada de auriculares de nuestro equipo, además contamos con capacitores de grado audiófilo WIMA y Nichicon, los cuales se encargarán de crear un sonido de muy alto nivel junto al procesador específico de audio Creative Sound Core3D ZxRi, el cual ofrece una relación señal/ruido de 120 dB y una señal de audio de 192  kHz/24 bits gracias a su DAC firmado por  Burr-Brown. En definitiva, que será muy difícil encontrar una tarjeta de sonido dedicada que supere el sonido integrado en la Gigabyte Z270X-Gaming 8.

Si os interesan saber algunos detalles técnicos más acerca de esta placa High End, os los dejamos todos resumidos en esta tabla:

Interfaz de almacenamiento
Gigabyte GA-Z270X-Gaming 8
Procesadores compatibles y formato
Procesadores compatibles
  1. Soporte para procesadores Intel i7 , i5, i3, Pentium, Celeron con socket LGA1151 de 6ª y 7 ª Generación (Skylake y Kaby Lake)
Formato ATX Form Factor; 30.5cm x 24.4cm
Chipset
Modelo Intel Z270 Express Chipset
Chipset:
  • 1 x conector M.2 (Socket 3, M key, SATA tipo 2242/2260/2280/22110 y soporte SSD PCIe x4/x2 ) (M2M_32G)
  • 1 x conector M.2 (Socket 3, M key, SATA tipo 2242/2260/2280 y soporte SSD PCIe x4/x2 SSD ) (M2P_32G)
  • 2 x conectores U.2
  • 2 x conectores SATA Express
  • 6 x conectores SATA a 6Gb/s (SATA3 0~5)
  • * En referencia a los conectores del 1 al 11, para las indicaciones de instalación de los conectores de PCI Express, U.2, M.2, y SATA.
  • Soporta RAID 0, RAID 1, RAID 5, y RAID 10

chip ASMedia ASM1061:

  • 2 x conectores SATA 6Gb/s (SATA3 6, 7), soportando solo el modo AHCI
Puertos USB Chipset:
  1. 4 x puerto USB 2.0/1.1 (disponibles a través de conectores USB internos)
  2. 5 x puertos USB 3.1 Gen 1 en el panel trasero

Chipset+ Controlador Intel® Thunderbolt™ 3:

  1. 1 x puerto USB Tipo-C™ en el panel trasero, con soporte para USB 3.1 Gen 2
  2. 1 x puerto USB 3.1 Gen 2 Type-A (rojo) en el panel trasero

Chipset+ Hub Realtek® USB 3.1 Gen 1:

  • 4 x puertos USB 3.1 Gen 1 (disponibles a través de los cabezales internos USB)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)
  • 4 x sockets DDR4 DIMM con soporte de hasta 64 GB de memoria del sistema
  • Arquitectura de memoria Dual Channel
  • Soporte para módulos de memoria DDR4 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400 / 2133 MHz
  • Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8
  • Soporte para módulos de memoria ECC Un-buffered UDIMM 1Rx8/2Rx8 (operando en modo no-ECC)
  • Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Por favor diríjase a la “Lista de memorias soportadas” para más información.)
Conectividad
          Interna
  • 1 x conector de alimentación ATX 12V 8-pin
  • 1 x conector del ventilador de la CPU
  • 1 x conector del panel frontal
  • 1 x conector de alimentación principal ATX 24-pin
  • 1 x conector de audio en el panel frontal
  • 2 x conectores USB 2.0/1.1
  • 1 x Clear CMOS jumper
  • 1 x conector Trusted Platform Module (TPM)
  • 2 x cabezales USB 3.1 Gen 1
  • 1 x Tarjeta expansión Thunderbolt™
  • 2 x conectores SATA Express
  • 1 x botón de encendido
  • 1 x botón reset
  • 8 x conectores SATA 6Gb/s
  • 4 x conector para ventilador del sistema
  • Punto de medida de tensión
  • 1 x botón para limpiar la CMOS
  • 2 x conmutadores para la BIOS
  • 2 x conmutadores para control de ganancia de audio
  • 1 x conector de alimentación I/O shield audio LED
  • 2 x conectores M.2 Socket 3
  • 1 x pulsador ECO
  • 1 x pulsador OC
  • 2 x conectores U.2
  • 1 x conexión del ventilador para refrigeración por agua
  • 2 x conectores para los ventiladores del sistema/para las bombas de refrigeración líquida
  • 2 x cabezales de sensor de temperatura
  • 2x conectores para la extensión de tira RGB (RGBW)
       Externa
  1. 1 x conector óptico S/PDIF Out
  2. 2 x conectores de antena MMCX (2T2R)
  3. 1 x HDMI
  4. 1 x DisplayPort
  5. 1 x puerto teclado / ratón PS / 2
  6. 1 x puerto USB 3.1 Gen 2 Type-A (rojo)
  7. 2 x puerto RJ-45
  8. 5 x jacks para audio (Central/Subwoofer, Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Auriculares)
  9. 1 x puerto Thunderbolt™3 (puerto USB Tipo-C™ , con soporte USB 3.1 Gen 2 )
  10. 5 x puertos USB 3.1 Gen 1
Audio
Audio
  • Audio de alta definición
  • Soporte para salida S / PDIF
  • Canales 2/5.1
  • Chip Sound Core 3D de Creative®
  • 2 x amplificadores operacionales JRC NJM2114 y 1 x TI Burr Brown® OPA2134
  • Soporte para Sound Blaster ZxRi
LAN y Conectividad Inalámbrica
LAN
  • 1 x chip LAN Killer E2500 (10/100/1000 Mbit) (LAN2)
  • 1 x chip Intel® GbE LAN (10/100/1000 Mbit) (LAN1)
  • Wi-Fi 802.11 a/b/g/n/ac, soportando 2.4/5 GHz Dual-Band
  • Soporte del estándar inalámbrico 11ac con tasas de datos de hasta 867 Mbps.
  • * La tasa de datos real puede variar según el equipo y el entorno.
  • Killer™ Wireless-AC 1535
  • Bluetooth 4.1
Zócalos de Expansión
  • 1 x slot PCI Express x16 a x16 (PCIEX16)
    * Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento
    óptimo, asegúrese de que esté colocada en el slot PCIEX16.
  • 1 x PCI Express x16 slot, running at x8 (PCIEX8)
    * El slot PCIEX8 comparte ancho de banda con el slot PCIEX16. Cuando el slot PCIEX8 se llena, el slot PCIEX16 comienza a funcionar en modo x8.
  • 2 x PCI Express x16, a x4 (PCIEX4_1, PCIEX4_2)
  • * El slot PCIEX4_1 comparte ancho de banda con el slot PCIEX8. Cuando el slot PCIEX4_1 se llena, el slot PCIEX8 comienza a funcionar en modo x4.
  • 2 x PCI Express x1 slots
  • (Todos los slots PCI Express conforman el estandar PCI Express 3.0)
  • Compatibilidad con las tecnologías NVIDIA® Quad-GPU SLI™ y 2-Way NVIDIA® SLI™
  • Compatibilidad con las tecnologías AMD Quad-GPU CrossFireX™ y 3-Way/2-Way AMD CrossFire™
Gráfica Integrada
Procesador gráfico integrado – Soporte Intel® HD Graphics:
  • 1 x DisplayPort, soporta una resolución máxima de 4096×2304@60 Hz
  • * Soporta DisplayPort versión 1.2.
  • Procesador gráfico integrado + Controlador Intel® Thunderbolt™ 3:
  • * Soporta DisplayPort versión 1.2.
  • *Debido a las limitaciones de los puertos I/O de la arquitectura del PC, el número de dispositivos Thunderbolt™ que pueden utilizarse depende del número de dispositivos PCI Express instalados. (Consulte el capítulo 1-7, “Conectores del panel posterior,” para más información.)
  • 1 x conector Intel® Thunderbolt™ 3, compatible con las salidas de vídeo DisplayPort y Thunderbolt™ a una resolución máxima de 4096×2304@60 Hz
  • Procesador con gráfica integrada+MegaChips MCDP2800 chip:
  • 1 x puerto HDMI , soportando una resolución máxima de 4096×2160@60 Hz
  • * Soporta HDMI versión 2.0.
  • (Require el último controlador gráfico Intel® de la web de GIGABYTE.)
  • Soporta hasta 3 pantallas al mismo tiempo
Máxima memoria compartida: 1 GB.
BIOS
  • Soporta DualBIOS™
  • Licencia para uso de UEFI BIOS de AMI
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • 2 x flash de 128 Mbit
  • Soporte Q-Flash Plus
  • * La unidad flash USB utilizada debe ser 2.0
Extras
  • Soporte para Q-Flash
  • Soporte para 3 TB + Unlock
  • Soporta Xpress Install
  • APP GIGABYTE HW OC
  • Soporte para APP Center
  • * Las aplicaciones disponibles en la App Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar dependiendo de las especificaciones de la placa base.
  • @ BIOS ™
  • Auto Green
  • Soporta ON/OFF Charge
  • Soporte de Cloud Station
  • EasyTune
  • USB Blocker
  • Smart TimeLock
  • Fast Boot
  • Visor de información del sistema
  • V-Tuner
  • 3D OSD
  • Smart Keyboard
  • Smart Backup
  • Configuración de la BIOS
  • Color Temperature
  • Administración de la energía
  • Boost en los juegos
  • RGB Fusion
  • USB DAC-UP 2
  • Easy RAID
OTROS
Sistemas operativos soportados
  1. * Por favor, descargue e instale “Windows USB Installation Tool” de la página web de GIGABYTE antes de instalar Windows 7.
  2. Windows® 10 64-bit (para procesadores de la 7ª Generación de Intel®)
  3. Windows® 10 64-bit / Windows® 8.1 64-bit / Windows® 7 32-bit / 64-bits (pra procesadores de la 6ª Generacion de Intel®)
Contenido de la caja
  1. Cuatro cables SATA
  2. Placa base
  3. Disco de drivers de la placa base
  4. Protector I/O
  5. Manual del usuario
  6. Guía de Instalación Rápida
  7. Un conector G
  8. Un conector SLI GC-SLI23P
  9. Un paquete de cuviertas de polvo para el panel I/O
  10. Dos tiras de velcro para organizar cables
  11. Dos tiras LED RGB (RGBW)
  12. Dos cables termistores
  13. Una antena Wi-Fi
  14. Una cubierta de retención de la antena Wi-Fi

Conclusiones, disponibilidad y precio de la Gigabyte GA-Z270X-Gaming 8.

La Gigabyte GA-Z270X-Gaming 8 es una placa pensada para los que quieren lo mejor, y como suele pasar en estos casos, nos deja con la duda de si necesitamos todos los extras y opciones que nos ofrece o si no sería mejor optar por un procesador LGA 2011-V3 de acceso (un i7-6800K por ejemplo)  junto a una placa X99 más básica pero que nos permita montar procesadores de más envergadura.

La decisión dependerá en última instancia de la necesidad de potencia bruta o de los extras y conectividad que el usuario reclame en un momento dado. Desde luego, si un Intel i7 7700K ( o un i7 6700K) cumple con nuestras necesidades, y a cambio queremos una placa con lo mejor de lo mejor, con una iluminación apabullante, un audio de primer nivel y unas posibilidades de almacenamiento fuera de serie, la Gigabyte GA-Z270X-Gaming 8 es una candidata muy a tener en cuenta.

9.3 Puntaje total

Diseño y calidad constructiva
9.5
Alimentación
9
Conectividad
9.5
Capacidad de expansión
9
Ventilación (conectores de 3 o 4 pines)
10
Rendimiento del chipset
9
PROS
  • Excelente construcción y circuiteria.
  • Soporte para unidad M.2 y U.2 bajo PCIe NVMe Gen 3 x4.
  • Posibilidad de triple RAID 0 bajo PCIe
  • Audio con PCB separado anti interferencias y condensadores japoneses de grado audiófilo
  • Apta para Skylake y Kaby Lake
  • Soporta DDR4 de hasta 4133 MHz
  • Conectividad fuera de serie
  • Sistema de iluminación RGB de lo más completo
CONS
  • Es muy cara
