Gigabyte Z370M DS3H, placa para acceder a la nueva generación Intel

Saludos, Gizcomputers. Dedicamos el espacio de hoy a hablar de la Gigabyte Z370M DS3H. Una placa base preparada para la octava generación de procesadores Intel. Aunque si no os interesa renovar vuestro procesador y ahorrar algún eurito, quizás os pueda interesar más la Gigabyte GA-H270M-DS3H, fabricada para perdurar.

Diseño y construcción de la Gigabyte Z370M DS3H

Gigabyte Z370M DS3H

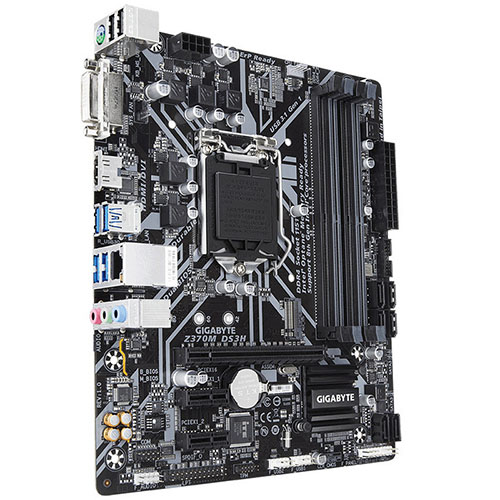

El modelo Z370M DS3H de Gigabyte, es una placa base que sobre todo se caracteriza por su calidad de construcción. Sus componentes han sido escogidos por su durabilidad y estabilidad. Y se ha priorizado la seguridad del producto con medidas de protección, para garantizar una larga vida de la placa. El diseño no es que asombre por su espectacularidad. El modelo se nos presenta con un sobrio PCB de color negro, en una serie de lineas de color plateado recorren trazados rectilíneos y angulares partiendo del corazón de la placa, el zócalo del procesador.

Gigabyte Z370M DS3H

Ultra Durable

La placa base pertenece a la familia de modelos Ultra Durable de Gigabyte. Esto le aporta una serie de ventajas sobre modelos más simples. Cabe destacar:

  • Soportes de fijación doble
  • Lan con protección de 25KV
  • Componentes con diseño anti-azufre
  • Capacitadores de audio de alta calidad y con protección de ruido con separación de audio led
  • Tecnología Gigabyte DualBIOS™ que protege al usuario de los fallos en la Bios

Gigabyte Z370M DS3H

Smart Fan 5

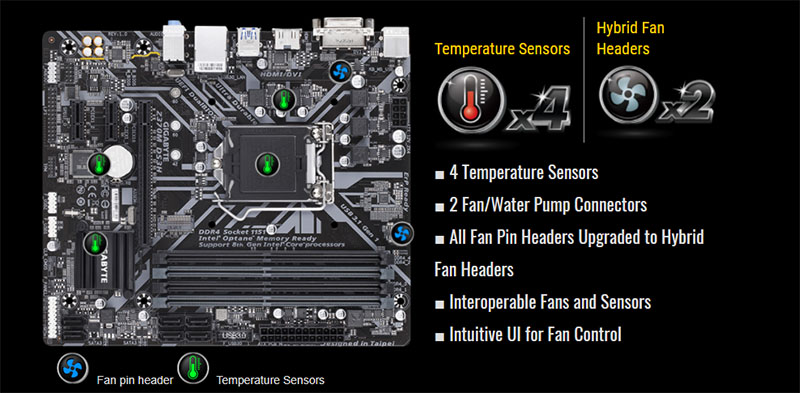

Otro de los pilares de esta familia de placas base es el Smart Fan 5. Un sistema que permite al usuario garantizar el rendimiento estable de su PC mientras se mantiene refrigerado. Con Smart Fan 5 es posible intercambiar los conectores de los ventiladores para reflejar los sensores térmicos en diferentes ubicaciones de la placa base. Sus conectores híbridos para el ventilador soportan ventiladores PWM y de voltaje, por lo que la placa base esta adaptada para montar refrigeración líquida.

Gigabyte Z370M DS3H

Soporte de procesadores y de memoria RAM de la Gigabyte Z370M DS3H

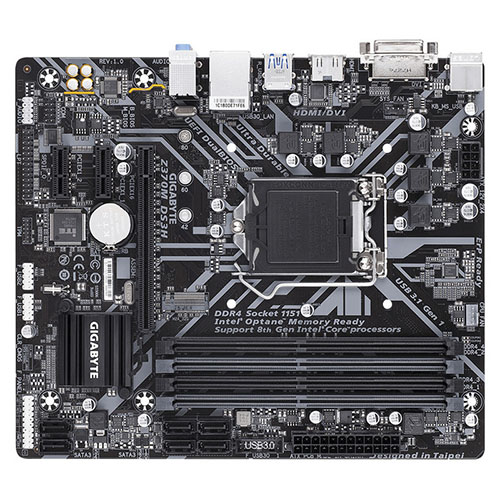

Se trata de una placa con socket 1151 que admite procesadores Intel de 8a Generación. En lo referente a los módulos de memoria, soporta RAM DDR4 de hasta 3866MHz (OC), partiendo como no de los clásicos 2133 MHz, todo ello con arquitectura de doble canal. Dispone de 4 slots, admitiendo un máximo de 64Gb.

Gigabyte Z370M DS3H

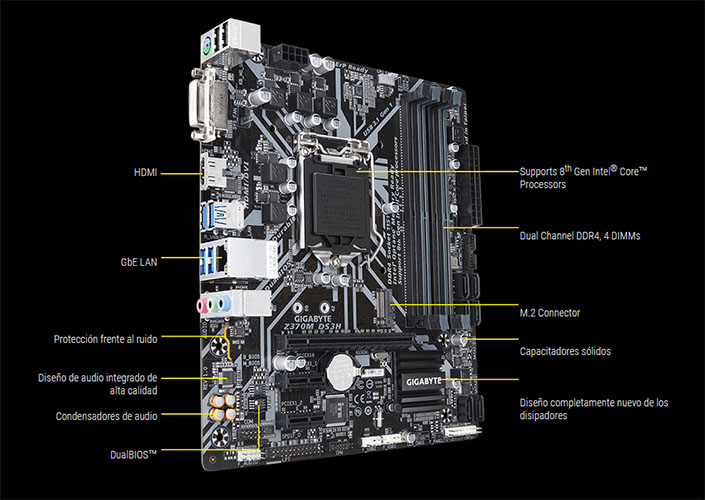

La Gigabyte Z370M DS3H utiliza el potente chipset Z370, que proporciona capacidades para el overclock y mayor capacidad de gestión de conexión. Así mismo es lo que permite emplear los procesadores Intel de 8a generación.

Especificaciones técnicas de la Gigabyte Z370M DS3H

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base:

Gigabyte Z370M DS3H
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatiblesSoporta Procesadores de 8 ª Generación Intel® Core™ i7, Intel® Core™ i5 y Intel® Core™ i3
SocketLGA1151
Formato
  • Formato Micro ATX
  • 22,6 cm x 19,3 cm
CHIPSET
ModeloIntel® Z370
Interfaz de almacenamiento
  • 1 conector M.2 (Socket 3, M key, type 2242/2260/2280 SATA y soporte para PCIe x4/x2 SSD)
  • 6 conectores SATA 6Gb/s
  • Soporta RAID 0, RAID 1, RAID 5, y RAID 10
SOPORTE DE MEMORIA RAM
Tipo de memoria/frecuencia máxima (oficial)
  • Soporta módulos de memoria DDR4 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz
  • Soporte para módulos de memoria ECC Un-buffered UDIMM 1Rx8/2Rx8 (operando en modo no-ECC)
  • Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8
  • Soporte para módulos de memoria Extreme Memory Profile (XMP)
Cantidad máxima admitida
  • 4 x DDR4 ranuras DIMM
  • Máxima capacidad de memoria del sistema: 64GB
ArquitecturaTecnología de memoria Dual Channel DDR4
CONECTORES
Internos
  • Conector de alimentación principal ATX 24-pin
  • Conector de alimentación ATX 12V 8-pin
  • Conector del ventilador de la CPU
  • 6 conectores SATA 6Gb/s
  • Conector del panel frontal
  • Conector de audio en el panel frontal
  • Conector S/PDIF Out
  • 2 conectores USB 2.0/1.1
  • 1 Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)
  • Jumper Clear CMOS
  • Conector de puerto paralelo
  • Conector del puerto de serie
  • Cabezal USB 3.1 Gen 1
  • Conector del ventilador del sistema
  • Triple conector socket M.2
Externos
  • Puerto teclado / ratón PS / 2
  • HDMI
  • Puerto DVI-D
  • Puerto RJ-45
  • 4 puertos USB 3.1 Gen 1
  • 2 puertos USB 2.0/1.1
  • 3 jacks de audio (Line In, Line Out, Mic In)
USB
  • 6 puertos USB 3.1 Gen 1 (4 puertos en el panel trasero, 2 puertos disponibles a través de los conectores USB internos)
  • 6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
AUDIO
Especificaciones
  • Realtek® ALC887 codec
  • Audio de alta definición
  • 2/4/5.1/7.1-channel
  • Soporte para salida S / PDIF
CONECTIVIDAD
LAN
  • Chip Realtek® GbE LAN (10/100/1000 Mbit)
ZÓCALOS DE EXPANSIÓN
  • 1 ranura PCI Express x16, funcionando a x16
  • 2 ranuras PCI Express x1
  • (Todos los slots PCI Express conforman el estándar PCI Express 3.0)
GRÁFICOS
Especificaciones
  • Soporte Intel® HD Graphics
  • 1 puerto HDMI, soporta una máxima resolución de 4096 x 2160 @30 Hz
  • Soporte para versión HDMI 1.4 y HDCP 2.2.
  • 1 puerto DVI-D, soportando una resolución máxima de 1920 x 1200 @60 Hz
  • El puerto DVI-D no soporta conexión D-Sub por adaptador.
  • Máxima memoria compartida: 1 GB.
Otros
Bios
  • 2 x flash de 128 Mbit
  • Licencia para uso de UEFI BIOS de AMI
  • Soporta DualBIOS™
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Monitorización del hardware
  • Detección de voltaje
  • Detección de temperatura
  • Advertencia de sobrecalentamiento
  • Aviso en caso de fallo en el ventilador
  • Control de la velocidad del ventilador
  • El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.
Otras Características
  • Soporte para Q-Flash
  • Soporta Xpress Install
  • Soporte para APP Center
  • 3D OSD
  • @ BIOS ™
  • Auto Green
  • Configuración de la BIOS
  • Color Temperature
  • Soporte de Cloud Station
  • EasyTune
  • Easy RAID
  • Fast Boot
  • Boost en los juegos
  • Soporta ON/OFF Charge
  • Administración de la energía
  • RGB Fusion
  • Smart Backup
  • Smart Keyboard
  • Smart TimeLock
  • Visor de información del sistema
  • USB Blocker
  • V-Tuner
  • Smart HUD

Conectividad, audio y expansión de la Gigabyte Z370M DS3H

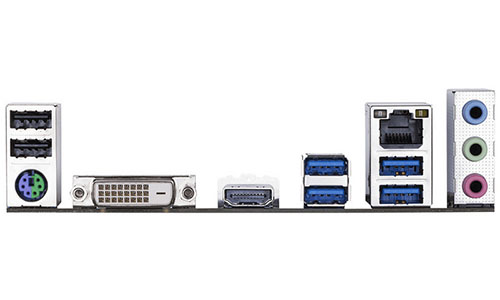

La Gigabyte Z370M DS3H salidas para casi cualquier dispositivo. Dispone de hasta 6 USB 3.1 Gen1 y hasta otros 6 USB 2.0. Internamente dispone de 1 PCIe 3.0 x16 2 PCIe 3.0 x1. Pero también cuenta con 1 M.2 (Key M). Además tiene conectores para 6 SATA 6Gb/s. En lo referente a salida de videos ofrece salidas HDMI y DVI-D, D-Sub.

Gigabyte Z370M DS3H

El sonido es suministrado el chip Realtek ALC887 Audio Codec. La conexión a red esta servida por tarjeta Realtek Gigabit LAN 10/100/1000 Mb/s.

Conclusiones, disponibilidad y precio de la Gigabyte Z370M DS3H

Gigabyte Z370M DS3H

En resumen, la placa Gigabyte Z370M DS3H es un producto asequible y fiable para acceder a los nuevos procesadores de Intel. La flamante octava generación.

PROS:

  • Durable y fiable.
  • Preparada para Intel® Optane™ y VR.
  • Buenas tecnologías de protección.
  • Para micros de 8ª generación.

CONTRAS:

  • Sin conectividad WI-FI.
  • Limitada en ampliaciones por ser Micro ATX.

8.7 Puntaje total

Diseño y calidad constructiva
8
Alimentación
6.5
Conectividad
6.5
Capacidad de expansión
6
Ventilación
7
Rendimiento del chipset
9.5
Calificación del usuario: 5 (1 votos)
