La placa base Asrock Z690 Extreme, como su propio nombre indica, es un componente extremo para los entusiastas de la informática. El producto de AsRock viene listo para una nueva generación de procesadores Intel, dando el relevo a la AsRock B460 PHANTOM GAMING 4, y otras tantas referencias que no sean compatibles con las CPUs más recientes. Continua leyendo para saberlo todo acerca de este avanzado componente.
Diseño y construcción de la Asrock Z690 Extreme
La llegada de nuevos procesadores al mercado obliga a los fabricantes a renovar su catálogo de componentes. Es el caso de Asrock y sus referencias de placas base, donde tenemos el sensacional modelo Z690 Extreme. El producto, creado con los más altos estándares y la mejor tecnología que se pueda combinar, es perfecto para satisfacer a los gamers exigentes.

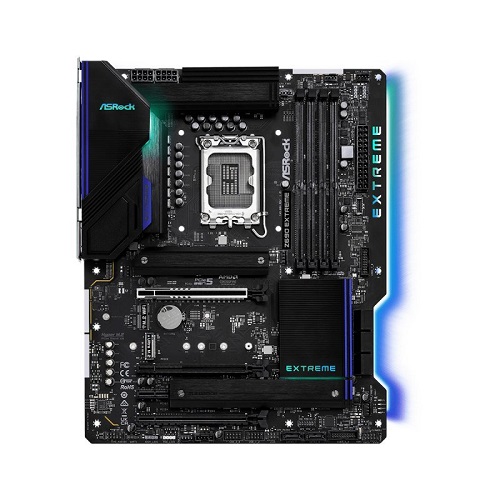

Diseño absorbente que incluye RGB
Se nos ofrece un modelo en formato ATX, con dimensiones de 30,5 cm x 24,4 cm. Luce un sobrio PCB de color negro mate, valiéndose de la iluminación RGB para animar la superficie.

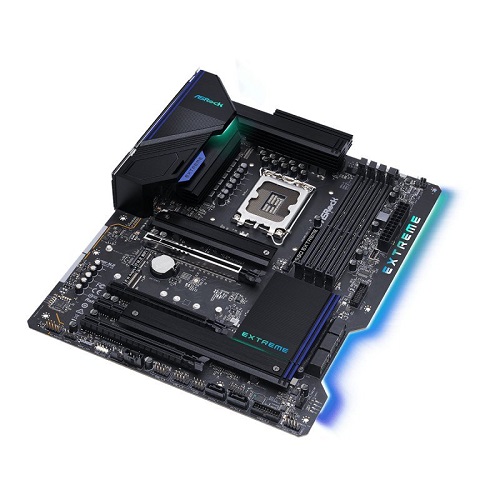

Características de fabricación
El producto presume de las ventajas de ASRock Super Alloy. Características exclusivas, que hacen especial este modelo frente a las propuestas de otras compañías. Solo por destacar algunas, señalamos:
Diseño de alimentación 13 fases Dr.MOS.
Capacitadores Nichicon 12K Negros (Capacitadores 100% fabricados en Japón con polímeros conductivos de alta calidad).
Disipador de calor de aleación de AluminioXXL.
Soporte de procesadores y de memoria RAM de la Asrock Z690 Extreme
Esta placa cuenta con el nuevo socket LGA1700 y el chipset Intel® Z690. Por tanto, es válida para los procesadores Intel® Core™ de la duodécima generación. Puede gestionar hasta 128 GB de memoria DDR4 en módulos de hasta 5333+ MHz (con overclock).

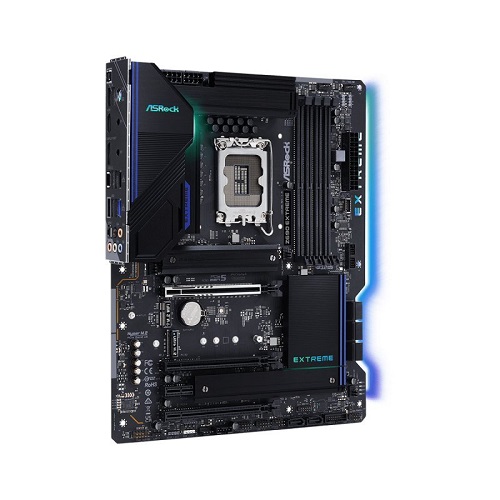

Socket para procesadores Intel 12ª Gen
Conectividad, audio y expansión de la Asrock Z690 Extreme
La Z690 Extreme dispone de un amplio abanico de conectores que cubren todo tipo de opciones de conexión. Múltiples puertos USB permiten incorporar los periféricos deseados, aprovechando su máximo potencial, ya que son 3.2 Gen 2. En el interior, encontramos diversas ranuras PCIe, desde Gen3 a Gen 5, y cantidad de posibilidades para almacenamiento, siendo lo mejor las de tipo M.2 con soporte PCI Express 4.0.
Conectividad de primer orden
Especificaciones técnicas de la placa Asrock Z690 Extreme
A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base Z690 Extreme:
Asrock Z690 Extreme
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatibles
Soporta procesadores Intel® Core™ de 12ª generación
Socket
LGA 1700
Formato
ATX
12.0-in x 9.6-in / 30,5 cm x 24,4 cm
CHIPSET
Modelo
Intel Z690
Interfaz de almacenamiento
8 x conectores SATA3 de 6.0 Gb/s
Hyper Socket M.2 (M2_1, Key M), Soporta type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode
Socket Ultra M.2 (M2_2, Key M), Soporta type 2230/2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes
Hyper Socket M.2 (M2_3, Key M), Soporta type 2242/2260/2280/22110 PCIe Gen4x4 (64 Gb/s) mode
Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
Soporta RAID 0, RAID 1 y RAID 5 for M.2 NVMe storage devices
SOPORTE DE MEMORIA RAM
Tipo de memoria/frecuencia máxima (oficial)
Soporta memoria DDR4 non-ECC, un-buffered up to 5333+(OC)
Soporta módulos de memoria ECC UDIMM (operan en modo no-ECC)
Cantidad máxima admitida
4 x DDR4 ranuras DIMM
Máxima capacidad de memoria del sistema: 128 GB
Arquitectura
Tecnología de memoria Dual Channel DDR4
Otros
Soporta Intel® Extreme Memory Profile (XMP) 2.0
Ranuras DIMM con contactos 15μ Oro
CONECTORES
Internos
Cabecera SPI TPM
LED de alimentación y header de altavóz
Encabezado RGB LED
3 x Encabezado LED direccionable
Conector ventilador Procesador (4-pin)
Conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)
5 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)
Conector alimentación 24 pin ATX (Conector de Alimentación de Alta Densidad)
2 x conectores alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad)
Conector panel frontal audio (Conector de audio de 15μ Oro)
2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
2 x cabezales USB 3.2 Gen1 (soporta 4 puertos USB 3.2 Gen1) (ASMedia ASM1074 cubo) (Soporta Protección ESD)
Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Soporta Protección ESD)

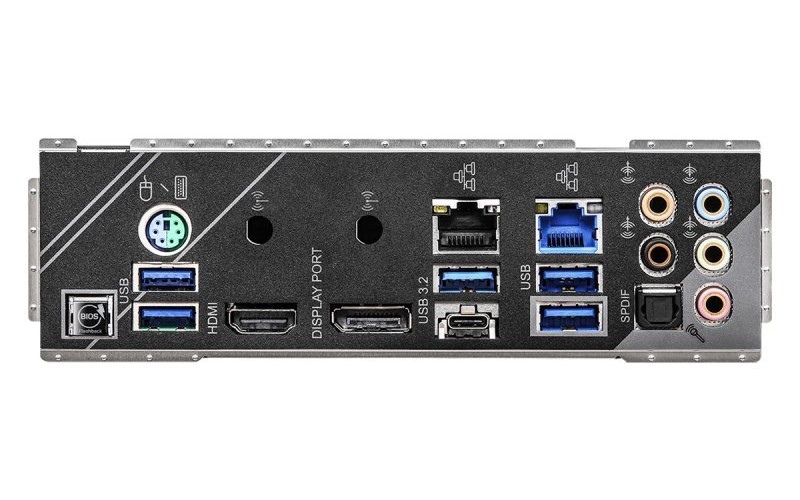

Externos
2 x Puertos de antena
PS/2 Teclado/Ratón
HDMI
DisplayPort 1.4
Salida Óptico SPDIF
USB 3.2 Gen2 Type-A (10 Gb/s) (ReDriver) (Soporta Protección ESD)
USB 3.2 Gen2 Type-C (10 Gb/s) (ReDriver) (Soporta Protección ESD)
4 x puertos USB 3.2 Gen1 (Soporta Protección ESD)*
2 x Puertos con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad)
Interruptor Flashback del BIOS
Conectores HD Audio: Altavoz posterior / Central / Bajo / entrada de línea / Altavoz Delantero / Micrófono (Audio Jack de Oro)
AUDIO
Especificaciones
Audio 7.1 CH HD con protección de contenido (Códec de audio Realtek ALC1220)
Soporta audio Premium Blu-ray
Soporta protección contra sobretensiones
Pure Power-In
Tecnología Direct Drive
PCB blindada de aislamiento
Detección de impedancia en el puerto de salida posterior
Capas de PCB individuales para el canal de audio I/D
Audio Jack de Oro
Conector de audio de 15μ Oro
Nahimic Audio
CONECTIVIDAD
LAN
2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
Soporta:
Dragon 2.5G LAN Software
Wake-On-LAN
Protección Lightning/ESD
Ethernet 802.3az eficiente energéticamente
PXE 1
Control de ancho de banda inteligente de ajuste automático
UI visual amigable para el usuario
Estadísticas de uso de la red visual
Configuración predeterminada optimizada para modos de juego, navegador y Streaming
Control de prioridad personalizado del usuario
Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
Soporta:
Wake-On-LAN
Protección Lightning/ESD
Ethernet 802.3az eficiente energéticamente
UEFI PXE
Inalámbrica
No
ZÓCALOS DE EXPANSIÓN
Ranuras
3 x PCIe x16 Slots (PCIE1/PCIE2/PCIE4: single at Gen5x16 (PCIE1); dual at Gen5x16 (PCIE1) / Gen4x4 (PCIE2); triple at Gen5x16 (PCIE1) / Gen4x4 (PCIE2) / Gen3x4 (PCIE4))
PCIe Gen3x1 Slot (Soporta AMD CrossFire™)
Socket M.2 (Key E), soporta módulo tipo 2230 WiFi/BT PCIe WiFi e Intel® CNVi (Integrada WiFi/BT)
Contactos 15μ Gold en Slot VGA PCIe (PCIE1)
GRÁFICOS
Especificaciones
Intel® Xe Graphics Architecture (Gen 12)
Salida Dual graphics: Soporta HDMI y DisplayPort 1.4 ports por controladores de pantalla independientes
Soporta:
HDMI 2.1 TMDS Compatible con máxima resolución de hasta 4K x 2K (4096×2160) @ 60Hz
DisplayPort 1.4 con DSC (comprimido) máxima resolución hasta 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
HDCP 2.3 con HDMI 2.1 Compatible con TMDS y puertos DisplayPort 1.4
Otros
Bios
256Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe
Activación compatible con ACPI 6.0
Soporta SMBIOS 2.7
CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH multi-ajuste de voltaje
Monitorización del hardware
Ventilador:
Tacómetro: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
Silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
Con Control de velocidad múltiple: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
Control de voltaje: CPU Vcore, PCH, DRAM, VCCIN AUX, +1.05V PROC, FIVR_SA_LOAD, +0.82V PCH, +12V, +5V, +3.3V
Software y UEFI
Software
Utilidad ASRock Motherboard (A-Tuning)
ASRock Dragon 2.5G LAN Software
ASRock Polychrome SYNC
UEFI
ASRock:
Modo EZ
My Favorites en UEFI
Auto Driver Installer
Instant Flash
Internet Flash
Fácil instalación de RAID
UEFI ASRock Full HD
Características
ASRock Super Alloy
Disipador de calor de aleación de Aluminio XXL
Power Choke Premium
60A SPS (Smart Power Stage)
Capacitadores Nichicon 12K Negros (Capacitadores 100% fabricados en Japón con polímeros conductivos de alta calidad)
E/S Armor
PCB Negro mate / Alta densidad Tejido de vidrio / 2oz Cobre
Ranura de acero ASRock
Disipador de calor ASRock de cobertura total M.2
Ultra Poder USB
Full Spike Protection (para todos los puertos USB, Audio, LAN)
Live Update & APP Shop
Certificaciones
FCC, CE
Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
CEC Tier II ready

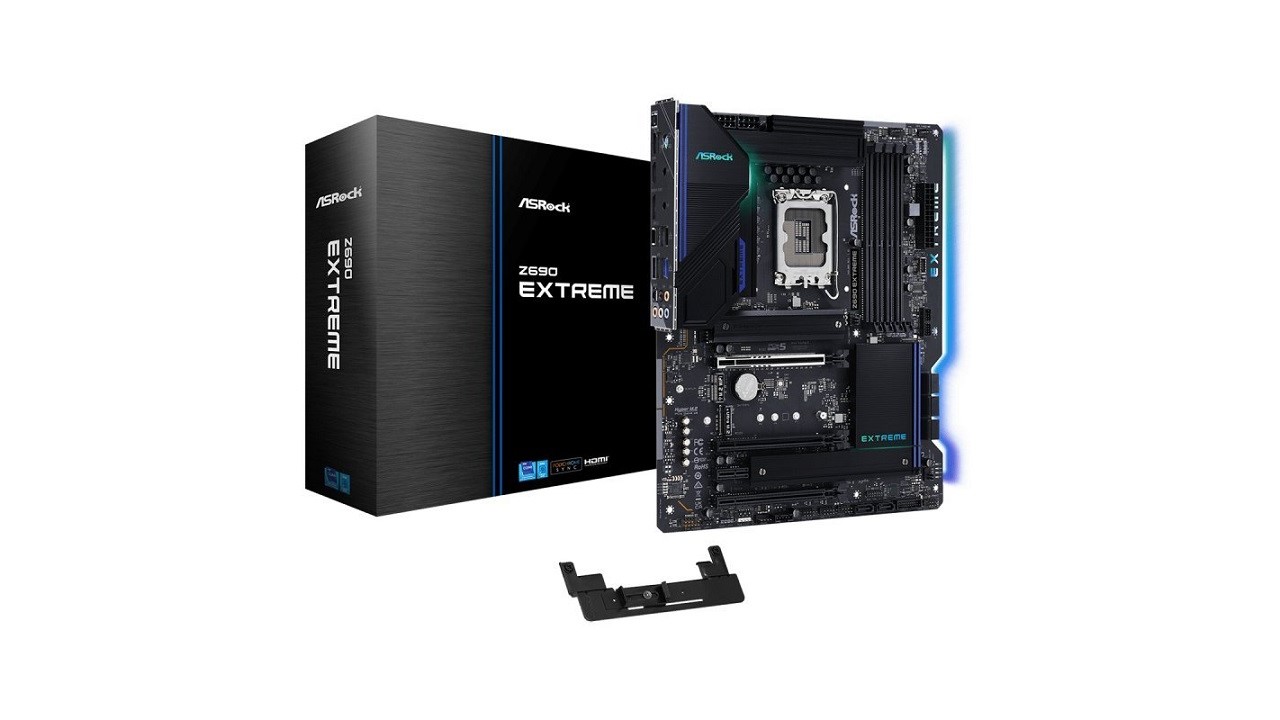

Accesorios
Guía de instalación rápida, CD de Soporte
4 x cables de datos SATA
3 x Tornillos para Sockets M.2
2 x Separadores para tomas M.2
Soporte tarjeta gráfica
Conclusiones, disponibilidad y precio de la Asrock Z690 Extreme
La base perfecta para construir un potente PC gaming
La Asrock Z690 Extreme es una espectacular placa base sobre la que armar un ordenador a la última. Capaz de extraer el máximo potencial de los componentes instalados en sus slots, supone un salto cualitativo en la manera de jugar y trabajar. Una apuesta segura cuando se exige un rendimiento extremo.
