La placa base Asrock Z690 Taichi va a la vanguardia tecnológica actual. Este producto de AsRock es para quien no se conforma con cubrir las necesidades estándar de cualquier sistema. Un modelo creado para romper todos los límites en el diseño de un PC. Lejos quedan ya propuestas modestas, pero resolutivas, como la referencia Asrock Z370 Pro4. Te invitamos a conocer lo mejor a lo que se puede aspirar en un ordenador ensamblado por nuestras propias manos.
Diseño y construcción de la Asrock Z690 Taichi
En lo más alto de las referencias de placas base de Asrock encontramos el modelo Z690 Taichi. Un producto creado para satisfacer a los usuarios entusiastas más exigentes. Atractiva para los jugadores, no solo tiene un diseño espectacular, también aglutina prestaciones que te dejan sin aire.

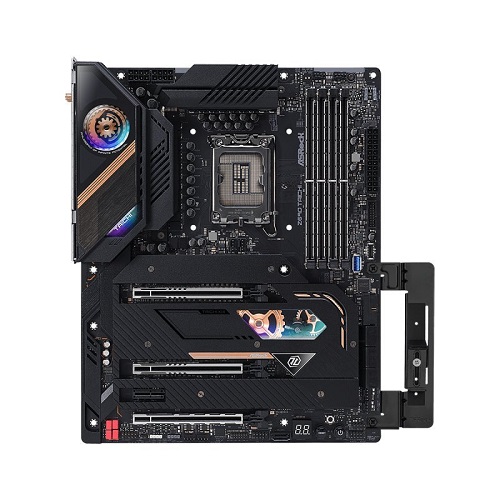

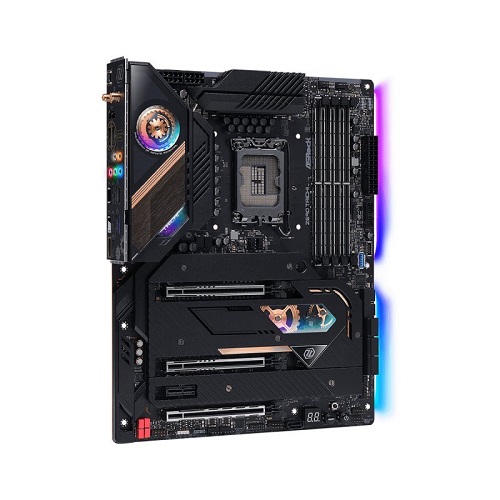

El espectacular aspecto de la Asrock Z690 Taichi
Es un modelo en formato ATX, que mide 30,5 cm x 24,4 cm. Este componente, fabricado a la medida, hace honor a su nombre representado el estado filosófico de potencial absoluto e infinito. El sugerente PCB de color negro mate, y adornos en forma de mecanismos de reloj, conforman una imagen exclusiva e inconfundible.

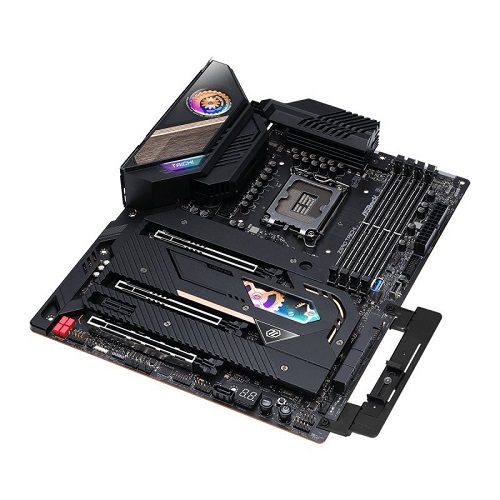

Características de fabricación
Las ventajas de ASRock Super Alloy están presentes, lógicamente, en el producto. Son muchas las características especiales que le confieren la excelencia al componente informático. Destacamos las siguientes:
Diseño SPS Dr.MOS de 20 fases energía.
PCB de tela de cristal de Alta Densidad: Protege la placa base, cuenta con 8 capas, y 2 oz de cobre.
Disipador de calor de aleación de AluminioXXL.
Soporte de procesadores y de memoria RAM de la Asrock Z690 Taichi
Esta placa dispone del nuevo socket LGA1700 y el chipset Intel® Z690. Lista para los procesadores Intel® Core™ de la duodécima generación, es capaz de gestionar hasta 128 GB de memoria DDR5 en módulos de más de 6400 MHz (overclockeados).
Soporta memoria DDR5 6400MHz (OC)
Conectividad, audio y expansión de la Asrock Z690 Taichi
La características base de la Z690 Taichi son de por sí impresionantes. Pero es que mejora todavía más al descubrir el nivel de sus extras. La placa tiene multitud de puertos, incluidos un par de fantásticos USB 4.0 Thunderbolt™ 4 Tipo-C. Internamente destacan los dos slotsPCIe 5.0 x16, y los múltiples zócalos para dispositivos de almacenamiento M.2 (incluso soporta PCI Express 4.0).
Conectividad a la vanguardia
Que decir del sistema de comunicaciones Killerque nos brinda increíbles beneficios tanto en red cableada como inalámbrica. Killer™ Ethernet E3100 + Wi-Fi 6E AX1675; y Killer DoubleShot™ Pro, ofrecen la máxima velocidad y rendimiento posibles.
Especificaciones técnicas de la placa Asrock Z690 Taichi
A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base Z690 Taichi:
Asrock Z690 Taichi
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatibles
Soporta procesadores Intel® Core™ de 12ª generación
Socket
LGA 1700
Formato
ATX
12.0-in x 9.6-in / 30,5 cm x 24,4 cm
CHIPSET
Modelo
Intel Z690
Interfaz de almacenamiento
6 x conectores SATA3 de 6.0 Gb/s
Independent Conector SATA3 6.0 Gb/s
Hyper Socket M.2 (M2_1, Key M), Soporta type 2280 PCIe Gen4x4 (64 Gb/s) mode
Hyper Socket M.2 (M2_2, Key M), Soporta type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode
Socket M.2 (M2_3, Key M), Soporta type 2230/2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes
Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
Soporta RAID 0, RAID 1 y RAID 5 for M.2 NVMe storage devices
SOPORTE DE MEMORIA RAM
Tipo de memoria/frecuencia máxima (oficial)
Soporta memoria DDR5 non-ECC, un-buffered up to 6400+(OC)
Soporta DDR5 4400 (1DPC) / 3600 (2DPC) de forma nativa
Cantidad máxima admitida
4 x DDR5 ranuras DIMM
Máxima capacidad de memoria del sistema: 128 GB
Arquitectura
Tecnología de memoria Dual Channel DDR5
Otros
Soporta Intel® Extreme Memory Profile (XMP) 3.0
Ranuras DIMM con contactos 15μ Oro
CONECTORES
Internos
Cabecera SPI TPM
LED de alimentación y header de altavoz
Encabezado RGB LED
3 x Encabezado LED direccionable
Conector ventilador Procesador (4-pin)
2 x conector del ventilador CPU / Bomba de aguas (4-pin) (Control de velocidad ventilador Smart Fan)
4 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)
VRM/Water Pump Fan Connector (4-pin)
Conector alimentación 24 pin ATX (Conector de Alimentación de Alta Densidad)
2 x conectores alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad)
Conector panel frontal audio (Conector de audio de 15μ Oro)
2 x cabezales USB 2.0 (soporta 3 puertos USB 2.0) (Soporta Protección ESD)
Independent USB 3.2 Gen1 Type-A Connector
2 x cabezales USB 3.2 Gen1 (soporta 4 puertos USB 3.2 Gen1) (ASMedia ASM1074 cubo) (Soporta Protección ESD)
Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Soporta Protección ESD)
Botón Borrar CMOS
Dr. Debug con LED
Botón de encendido con LED
Botón de reseteo con LED

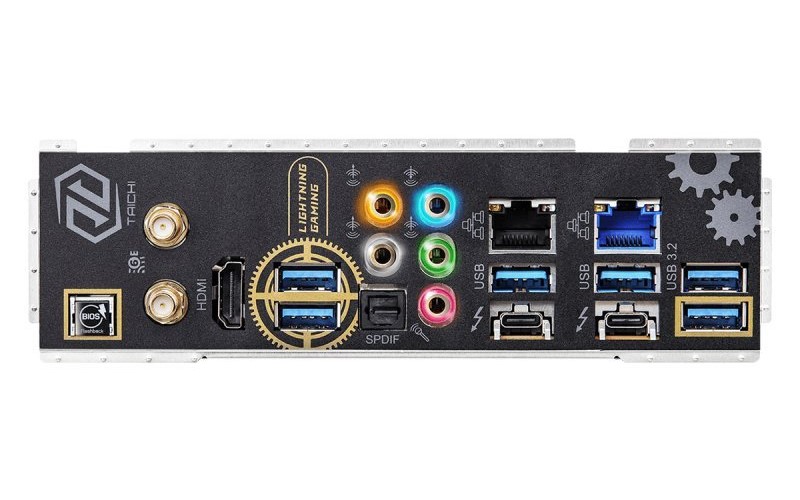

Externos
2 x Puertos de antena
HDMI
Salida Óptico SPDIF
2 x puertos USB 3.2 Gen2 Type-A (10 Gb/s) (ReDriver) (Soporta Protección ESD)
2 x USB 4.0 Thunderbolt™ 4 Type-C Ports (40 Gb/s for USB 4.0 protocol; 40Gb/s for Thunderbolt™ protocol) (Soporta Protección ESD)
4 x USB 3.2 Gen1 Type-A Ports (Soporta Protección ESD)
2 x Puertos con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad)
Interruptor Flashback del BIOS
Conectores HD Audio: Altavoz posterior / Central / Bajo / entrada de línea / Altavoz Delantero / Micrófono (Audio Jack de Oro con LED)
AUDIO
Especificaciones
Audio 7.1 CH HD con protección de contenido (Códec de audio Realtek ALC1220)
Soporta:
Audio Premium Blu-ray
Protección contra sobretensiones
WIMA Audio Capacitors (For Front Outputs)
ESS SABRE9218 DAC for Front Panel Audio (130dB SNR)
Pure Power-In
Tecnología Direct Drive
PCB blindada de aislamiento
Detección de impedancia en el puerto de salida posterior
Capas de PCB individuales para el canal de audio I/D
Audio Jack de Oro
Conector de audio de 15μ Oro
Nahimic Audio
CONECTIVIDAD
LAN
2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Killer E3100G)
Soporta:
Killer LAN Software
Killer DoubleShot™ Pro
Wake-On-LAN
Protección Lightning/ESD
Ethernet 802.3az eficiente energéticamente
PXE
Gigabit LAN 10/100/1000 Mb/s (Intel® I219V)
Soporta:
Wake-On-LAN
Protección Lightning/ESD
Ethernet 802.3az eficiente energéticamente
UEFI PXE
Inalámbrica
802.11ax Wi-Fi 6E Module
Soporta:
IEEE 802.11a/b/g/n/ax
Compatible con Dual-Band 2×2 160MHz con extended 6GHz band
2 antenas para soportar tecnología de diversidad 2 (Transmitir) x 2 (Recibir)
Bluetooth + High speed class II
MU-MIMO
Killer LAN Software
Killer DoubleShot™ Pro
ZÓCALOS DE EXPANSIÓN
Ranuras
3 x PCIe x16 Slots (PCIE1/PCIE2/PCIE4: single at Gen5x16 (PCIE1); dual at Gen5x8 (PCIE1) / Gen5x8 (PCIE2); triple at Gen5x8 (PCIE1) / Gen5x8 (PCIE2) / Gen4x4 (PCIE4))
PCIe Gen3x1 Slot (Soporta AMD CrossFire™)
Socket M.2 (Key E), soporta módulo tipo 2230 WiFi/BT PCIe WiFi e Intel® CNVi (Integrada WiFi/BT)
Contactos 15μ Gold en Slot VGA PCIe (PCIE1 y PCIE2)
GRÁFICOS
Especificaciones
Intel® Xe Graphics Architecture (Gen 12)
Múltiples opciones de salida gráficos: 1 x HDMI y 2 x Intel® Thunderbolt™ 4
Soporta:
Triple Monitor
Intel® Thunderbolt™ 4 con máx. resolución hasta 8K (7680×4320) @ 60Hz
HDMI 2.1 TMDS Compatible con máxima resolución de hasta 4K x 2K (4096×2160) @ 60Hz
HDCP 2.3 con HDMI 2.1 TMDS Compatible Port y Intel® Thunderbolt™ 4 Ports
Otros
Bios
256Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe
Activación compatible con ACPI 6.0
Soporta SMBIOS 2.7
CPU Core/Cache, CPU GT, DRAM, VCCIN_AUX, +1.8V PROC, +1.05V PROC, +0.82V PCH, +1.05V PCH multi-ajuste de voltaje
Monitorización del hardware
Ventilador:
Tacómetro: CPU, CPU / bomba de agua, Chassis/Water Pump, VRM/Water Pump, MOS Fans
Silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU / bomba de agua, Chassis/Water Pump, VRM/Water Pump, MOS Fans
Con Control de velocidad múltiple: CPU, CPU / bomba de agua, Chassis/Water Pump, VRM/Water Pump, MOS Fans
Control de voltaje: +12V, +5V, +3.3V, CPU Vcore, +0.82V PCH, +1.05V PCH, +1.05V PROC, DRAM, VCCIN_AUX, VCCSA
Software y UEFI
Software
Utilidad ASRock Motherboard (A-Tuning)
Centro de Control Killer
ASRock Polychrome SYNC
UEFI
ASRock:
Modo EZ
My Favorites en UEFI
Auto Driver Installer
Instant Flash
Internet Flash
Fácil instalación de RAID
UEFI ASRock Full HD
Características
ASRock Super Alloy
Disipador de calor de aleación de Aluminio XXL
Power Choke Premium
105A SPS (Smart Power Stage)
Memory Alloy Choke Premium (Reduce la pérdida del núcleo en un 70% en comparación con iron power choke)
Capacitadores Nichicon 12K Negros (Capacitadores 100% fabricados en Japón con polímeros conductivos de alta calidad)
E/S Armor
PCB Negro mate, alta densidad Tejido de vidrio, 8 capas, 2oz Cobre
Diseño SPS Dr.MOS de 20 fases energía
PCB de grado de servidor de baja pérdida
Ranura de acero ASRock
Disipador de calor ASRock de cobertura total M.2
Ultra Poder USB
Full Spike Protection (para todos los puertos USB, Audio, LAN)
Live Update & APP Shop
Certificaciones
FCC, CE
Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
CEC Tier II ready

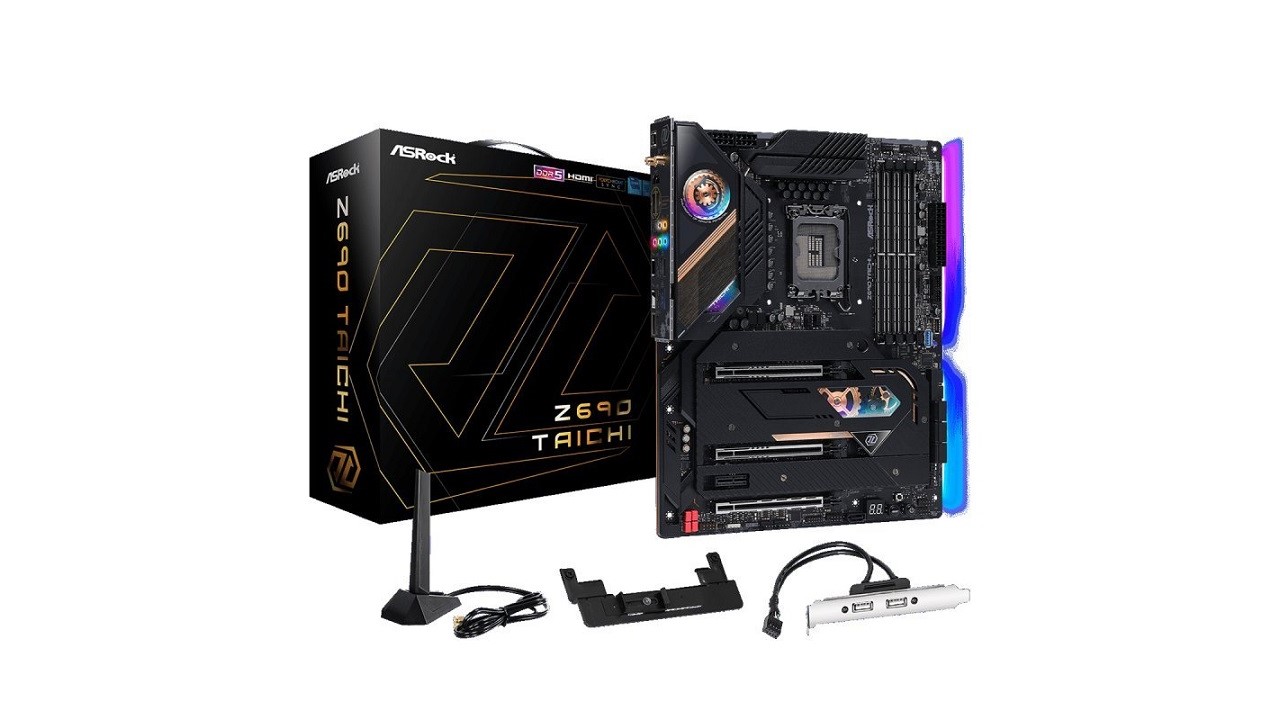

Accesorios
Guía de instalación rápida, CD de Soporte
4 x cables de datos SATA
Soporte tarjeta gráfica
Wireless Dongle Soporte USB
Ventilador de enfriamiento con paquete de soporte y tornillos
Paquete de tornillos y soporte del ventilador de enfriamiento
ASRock WiFi 2.4/5/6 GHz Antena
3 x Tornillos para Sockets M.2
Separador para el zócalo M.2
Conclusiones, disponibilidad y precio de la Asrock Z690 Taichi
Una placa base de nivel top
Si el límite de presupuesto no condiciona el diseño del nuevo PC, la Asrock Z690 Taichi es una de las mejores placas a la que podemos optar. Un producto de avanzada tecnología, a la que no le falta un detalle para construir un bestial ordenador. Espectacular estéticamente, con acabados de primera y materiales premium. Fiable, potente, y cargada de ventajas, esta placa base es el sueño de cualquier entusiasta de la informática, los videojuegos y la creación de contenidos.
