MSI Z270 Gaming Pro Carbon: Intel i5 6600K vs i5 7600K.

Hola A todos, volvemos a la carga en Gizcomputer con otra de las placas que el fabricante MSI ha creado bajo el nuevo chipset de Intel orientado a la gama media/alta y a aquellos que gustan de exprimir al máximo las capacidades del su procesador, el Intel Z270. Un chipset que llega acompañado de la última generación de procesadores Kaby Lake y que en este caso probaremos junto a la MSI Z270 Gaming Pro Carbon, una placa perteneciente a la serie “PERFORMANCE GAMING” del fabricante y dentro de la cual ocupa el puesto más alto. MSI no solo ha tenido el detalle de enviarnos otra de sus placas, sino que ha atendido nuestra petición de tener un micro desbloqueado, por lo que en este caso concreto hemos tenido a nuestra disposición un Intel i5 7600K al que como veréis más adelante le hemos sacado mucho juego. Desde aquí damos las gracias a MSI por confiar nuevamente en nosotros y comenzamos con el análisis de la MSI Z270 Gaming Pro Carbon.

Un pequeño repaso a la plataforma.

La MSI Z270 Gaming Pro Carbon hace uso del último chipset de intel, el Z270, sucesor del Z170 y que llega con el nombre en clave de “Union Point,” , con una estructura muy similar al Z170 y algunas novedades como:

  • Soporte para Intel Optane (futuro estándar de memoria de almacenamiento aún en desarrollo).
  • Compatibilidad oficial con memoria DDR4 de hasta 2400 MHz (aunque todos sabemos que las velocidades alcanzables son mucho mayores).
  • 4 pistas HSIO (High Speed IO) extra que permiten una mayor compatibilidad de los sistemas multi GPU con sistemas de almacenamiento PCIe y controladoras adicionales.
  • BCLK de rango completo: aunque esto último no lo hemos analizado en nuestras pruebas de overclock por falta de tiempo.

Los micros Kaby Lake, por su parte, son una leve mejora de la serie 6000 Skylake, ya que por primera vez en muchos años se interrumpe el ciclo Tick Tock de Intel y tenemos una generación que repite proceso de fabricación por tercera vez (14nm) y tampoco supone una nueva arquitectura, por lo que las mejoras de rendimiento llegan de la manos de un refinamiento de la arquitectura y de un proceso de fabricación muy maduro que se traduce en unas frecuencias de funcionamiento algo mayores y en un potencial de overclock muy bueno en los micros de la serie K (al menos en nuestra unidad), los cuales tienen un TDP de 91 w frente a los 35 y 65 watios de las restantes series de bajo y ultrabajo consumo.

Para hacer uso de un procesador Kaby Lake no hace falta que tengamos una placa con chipset Z270, pues la mayoría de placas Z170 y H170 los soportan a través de una actualización de BIOS; eso sí, si queremos tener la compatibilidad con las futuras unidades Optane, necesitaremos una placa Z270 y un procesador Kaby lake.

Si nos vamos al ámbito portátil, nos encontramos con que Kaby lake se queda en la versión 3.0 del estándar USB, mientras que la memoria RAM utilizada sigue siendo de tipo DDR3, por lo que aquí si tendremos cierta merma de rendimiento.

Acabamos este apartado con un repaso a los procesadores que Intel ha lanzado al mercado bajo la arquitectura Kaby Lake, donde se pueden apreciar 3 categorías claramente diferenciadas:

Nombre Frecuencia (GHz) Cache Núcleos / Hilos Turbo Boost (GHz) Intel HD Graphics Desbloqueado
Socket 1151 (TDP de 95W)
i7-7700K 4.20 8 MB 4/8 4.50 GHz Intel HD 630
i5-7600K 3.80 6 MB 4/4 4.20 GHz Intel HD 630
Socket 1151 Bajo Consumo (65W)
i7-7700 3.60GHz 8 MB 4/8 4.20 GHz Intel HD 630 No
i5-7600 3.50GHz 6MB 4/4 4.10 GHz Intel HD 630 No
i5-7500 3.40GHz 6MB 4/4 3.8 GHz Intel HD 630 No
i5-7400 3.00GHz 6MB 4/4 3.50 GHz Intel HD 630 No
Socket 1151 Ultra Bajo Consumo (35W)
i7-7700T 2.90GHz 8 MB 4/8  3.8 GHz Intel HD 630 No
i5-7600T 2.80GHz 6 MB 4/4  3.7 GHz Intel HD 630 No
i5-7500T 2.70GHz 6 MB 4/4  3.3 GHz Intel HD 630 No

MSI Z270 Gaming Pro Carbon: una gran propuesta en el segmento de los 200 euros.

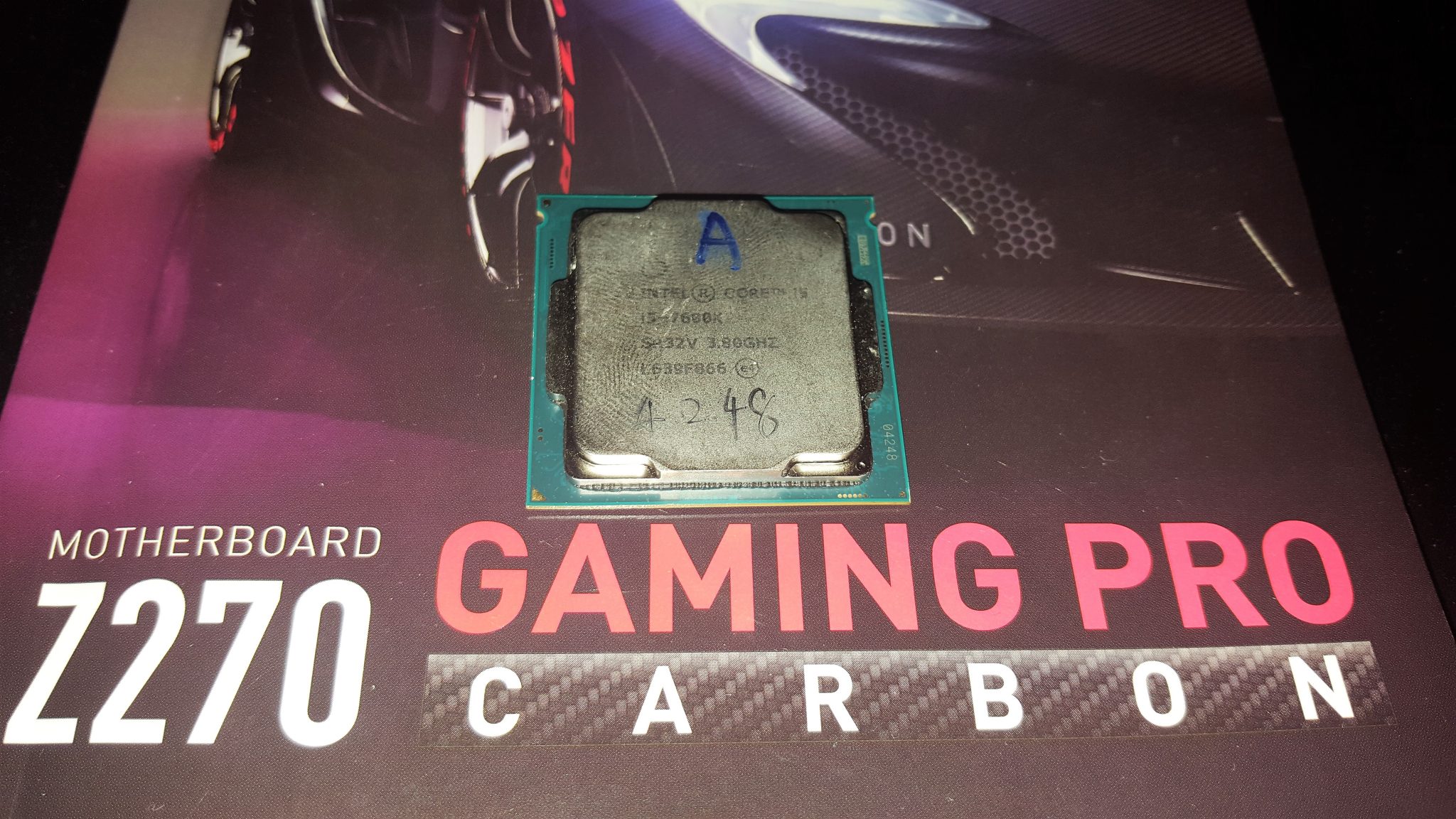

MSI Z270 GAMING PRO CARBON-Intel i5 7600K

MSI, con quien esperamos poder hablar en el MWC 2017, ha hecho un producto muy redondo con la MSI Z270 Pro Carbon, una placa que llega con bastantes extras añadidos respecto de la Z170 Gaming Pro Carbon y que hace que nos replanteemos muy seriamente si merece la pena invertir en una placa más cara salvo que realmente vayamos a hacer uso de prestaciones muy específicas que sí están presentes en placas de gama más alta, como la MSI Z270 Gaming M7 que analizamos anteriormente.

Y es que el nivel de prestaciones, extras y overclock que ofrece este modelo la convierten en una placa tremendamente versátil capaz de satisfacer a usuarios de tipo muy variado, erigiéndose como posible punto de partida de sistemas enfocados a propósitos muy distintos y demostrando cada vez más que las diversas gamas de los fabricantes están cada vez más diferenciadas en base a criterios muy concretos como la estética o la presencia de determinadas características muy concretas como electrónicas muy especializadas o determinadas prestaciones enfocadas al overclock o al almacenamiento más extremo.

Antes de comenzar con el análisis en profundidad de la misma, os dejamos con una comparativa de la MSI Z270 Pro Carbon con el modelo Z170 así como con la Gaming M7, donde hemos marcado en color verde las prestaciones únicas de cada modelo y en azul aquellas que son más completas o mejoradas en algunas de las dos placas; una buena manera de comparar los modelos tope de gama de la serie “Enthusiast Gaming” (modelos M y Titanium) y de la gama “Performance Gaming”.

En términos generales, este modelo mejora al anterior con un control de los ventiladores para la CPU que integra LLC (Line Level Controls), el soporte para Optane, diversas mejoras en los USB, iluminación LED RGB, el uso del escudo térmico en un SSD M.2, conectores fortificados para RAM y puertos M.2 y disipadores de mayor tamaño entre otras cosas.
Por contra, perdemos algunos extras muy específicos respecto a la MSI  Z270 Gaming M7 como son los botones en placa de encendido y reset, el dial para hacer overclock, la pantalla led de debug, el puerto U.2, una zona de audio con protección EMI y doble chip de audio, el conector USB interno Tipo C 3.1 (Gen2) o los botones de reset y flasheo de BIOS (aquí no podemos cambiar la BIOS sin tener un procesador instalado). A su favor tenemos un sistema de iluminación RGB mucho más completo que el que vimos en la M7, por lo que esta placa hará las delicias de aquellos que busquen montar un equipo especialmente llamativo (caja con ventana mediante).

ESPECIFICACIONES TÉCNICAS DE LA MSI Z270 GAMING PRO CARBON.

Aunque a continuación hablaremos un poco de cada uno de lo apartados principales de esta placa, no está de más dejaros por aquí las especificaciones resumidas de la misma, además de las fotografías del manual correspondientes.

MSI Z270 Gaming Pro Carbon
Procesadores compatibles y formato
Procesadores compatibles Soporta procesadores Intel Core i7/i5/i3, Pentium, Celeron 6ª y 7ª Gen para Socket LGA 1151 (Skylake Serie 6000 y KabyLake serie 7000)
Formato
ATX, (30.5 cm x 24.4 cm) / 9 agujeros de montaje
Chipset
Modelo Intel Z270 Express Chipset
Interfaz de almacenamiento
  • 6 x SATA 6Gb/s. Los Puertos SATA 1 a 6 soportan RAID 0, RAID 1, RAID 5 y RAID 10.
  • 2 x puertos M2 (PCIe 3.0 x4 y SATA 6 Gb/s)
    ƒSoporte para almacenamiento INTEL OPTANE en los 2 puertos M.2. Soporte para RAID 0 y RAID1 a través de “M.2 Genie”.
  • M2_1 slot soporta tamaños de 2242/ 2260 /2280/ 22110mm.
    – M2_2 slot soporta tamaños de 2242/ 2260 /2280 mm.
  • Soporte para tecnología Intel Smart Response.
Puertos USB
  • 1 x USB 3.1 Gen2 Tipo A (SuperSpeed USB 10Gbps) + 1 x USB 3.1 Gen2 Tipo-C (SuperSpeed USB 10Gbps). Ambos en panel trasero. ASMedia ASM2142 Chipset
  • 8 x USB 3.1 Gen1 Tipo A (SuperSpeed USB).4 puertos en el panel posterior, 4 puertos disponibles a través de dos conectores USB internos. Intel Z270 Chipset
  • 6 x USB 2.0 (High-speed USB). 2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)- Intel Z270 Chipset
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)
  • 4 x ranuras de memoria DDR4 máxima de 64GB.
  • Frecuencias soportadas: Procesadores serie 7000 :DDR4, 3800 (OC), 3600 (OC), 3200(OC)/ 3000(OC)/ 2800(OC)/2600(OC)/ 2400, 2133 MHz/ Procesadores serie 6000: 3800 (OC), 3600 (OC), 3200(OC)/ 3000(OC)/ 2800(OC)/2600(OC)/ 2400 (OC), 2133 MHz
Cantidad máxima admitida 64GB
Arquitectura Dual Channel (Doble canal)
Soporte memoria registrada
  • Soporta memoria ECC/ non-ECC un-buffered.
  • Soporta memoria DDR4 ECC RDIMM.
  • Soporta Intel Extreme Memory Profile (XMP)
Conectividad
INTERNA

  • 1 x 24-pin ATX
  • 1 x 8-pin ATX 12V
  • 6 x SATA 6Gb/s
  • 2 x M.2
  • 1 x USB 3.1 Gen2 Tipo C
  • 2x USB 2.0 (soporta 4 puertos USB 2.0 adicionales)
  • 2 x USB 3.1 Gen1 (soporta 4 puertos USB 3.1 Gen1 adicionales)
  • 1 x 4-pin CPU fan
  • 1 x 4-pin Bomba de agua
  • 4 x 4-pin ventilador de sistema
  • 1 x conector de panel de audio frontal
  • 2 x panel frontal
  • 1 x RGB LED conector
  • 1 x Chassis Intrusion
  • 1x Borrado BIOS jumper
EXTERNA

  • 1 x PS/2 keyboard/ mouse combo
  • 2 x USB 2.0 Tipo A
  • 1 x HDMI
  • 1 x DVI-D port
  • 1 x USB 3.1 Gen2 Tipo A (10 Gbps)
  • 1 x USB 3.1 Gen2 Tipo C (10 Gbps)
  • 4 x USB 3.1 Gen1
  • 1 x LAN (RJ45)
  • 1 x Optical S/PDIF OUT
  • 5 x OFC audio jacks
Audio
Audio
  • Audio de alta definición
  • Soporte para salida S / PDIF
  • 2/4/5.1/7.1-canales (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
Chip de audio
  • Realtek ALC1220 Codec
  • Audio Boost 4 + Nahimic 2
LAN
LAN
  • 1 x Intel I219-V Gigabit LAN controller controlador
Zócalos de Expansión
  • 3 x PCIe 3.0 x16 slot (x16,x0,x0/ x8,x8, x0 / x8, x4, x4)
  • 3 x PCIe 3.0 x1 slot
Multi-GPU
  • 3-Way CrossFireX, 2-Way SLI
Ventilación
Ventilación
  • Conector CPU Fan de 4 pines (PWM)
  • Conector bomba de agua 4 pines (PWM)
  • Conector chasis fan de 4 pines x 4
Contenido de la caja
  • Placa base MSI Z270 Gaming M7
  • Manuales y guías de instalación/garantía.
  • Etiquetas para marcar el cableado.
  • Carta de agradecimiento por la compra.
  • Placa I/O trasera.
  • Conector SLI.
  • Cable extensión RGB.
  • 2 x Cable SATA.
  • CD instalación drivers y suite MSI.
Sistema Operativo
  • Soporte para Windows 10/8.1 64-bit
  • Soporte para Windows 7 32-bit/64-bit
Otros
  • Game Boost, DDR4 Boost
  • VR Boost
  • X-Boost
  • Mystic Light

UNBOXING Y DISEÑO GENERAL DE LA MSI  Z270 GAMING PRO CARBON.

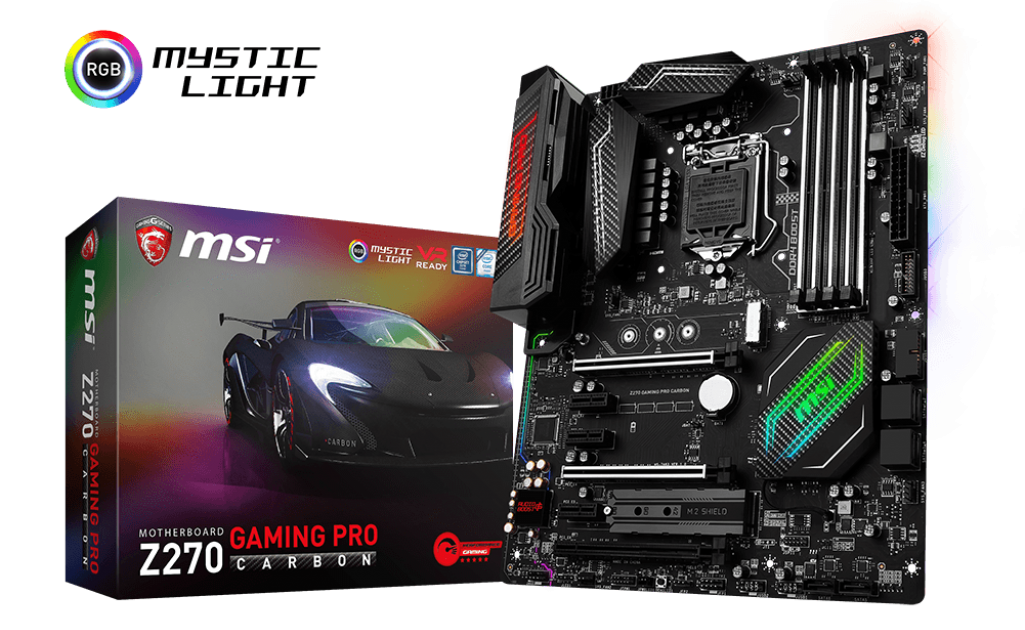

La MSI Z270 Gaming Pro Carbon es una placa de inspiración racing, por lo que abandonamos el color rojo de la M7 y nos encontramos con una caja de color negro donde un McLaren P1 se convierte en el protagonista de su frontal. Los laterales hacen gala del nombre del modelo y poco más, mientras que en la trasera volvemos a encontrarnos con un nutrido conjunto de informaciones, que incluyen una fotografía de la placa y algunas de sus características más relevantes, como  los puertos Steel Armor, el DDR4 Boost o e el M.2 Shield (escudo térmico).

Cuando abrimos la caja nos encontramos con lo habitual, una bandeja de cartón rígido con base de espuma que se encarga de albergar la placa, la cual llega en una bolsa anti estática. Esta bandeja sirve para separar el envase en dos apartados, y una vez retirada, deja a la vista el espacio destinado a accesorios, donde nos encontramos con un CD con los drivers y software propietario, una chapa para el panel de conexiones trasero de buena calidad, una guía de instalación rápida, una carta de agradecimiento por la compra, un conector SLI simple, una bolsa con dos cables SATA (4 en el caso de la M7), un cable de extensión RGB y bastantes pegatinas para la identificación del cableado.

En este caso concreto hemos echado de menos algo tan simple como “agrupador” del cableado frontal que tan útil nos es a los que montamos sistemas con frecuencia y que si hemos encontrado tanto en la Gaming M7 como en nuestra Asus Maximus Hero VIII de precio similar; un “minipunto” menos para la Pro Carbon por este detalle, ya que no creemos que su coste justifique su ausencia en este segmento de precios.

Estamos ante una placa ATX con unas medidas de 30.4 x 24.3cm, y su PCB es de color negro, con unos disipadores a juego que imitan la textura de la fibra de carbono y que nos resultan más agradables estéticamente que los de la Gaming M7, aunque esto es solo nuestra opinión. Los disipadores han crecido en tamaño respecto de los incluidos en la Z170, aunque aquí no se extienden a la zona de audio para un mejor aislamiento del sonido frente a interferencias.

La placa hace gala de la categoría “Military Class 5” del fabricante, y es por ello que nos encontramos con chokes de alta calidad y capacitores japoneses de tipo sólido por todo el PCB, con exclusión de los Nippon Chemi-Con dedicados al audio. Aunque un poco más adelante hablaremos con más detalle de la circuiteria de la MSI Z270 Gaming Pro Carbon, os dejamos por aquí algunas imágenes oficiales acerca de la calidad constructiva de la que hace gala este fabricante en sus placas de gama alta.

Como características más destacables de la MSI Z270 Gaming Pro Carbon tenemos un sistema de iluminación RGB que podremos personalizar desde la aplicación MSI Gaming, conectores reforzados para los 2 puertos M.2 incluidos y la memoria RAM, puertos PCIe reforzados en los slots PCIe 1 y 2 (x16) para resistir las tarjetas gráficas más pesadas, un sistema de sonido de gama alta basado en Nahimic 2 y una controladora ASMedia 2142 que nos da soporte para 2 puertos USB 3.1 de segunda generación. Aquí tenéis las primeras fotos de la placa al desnudo:

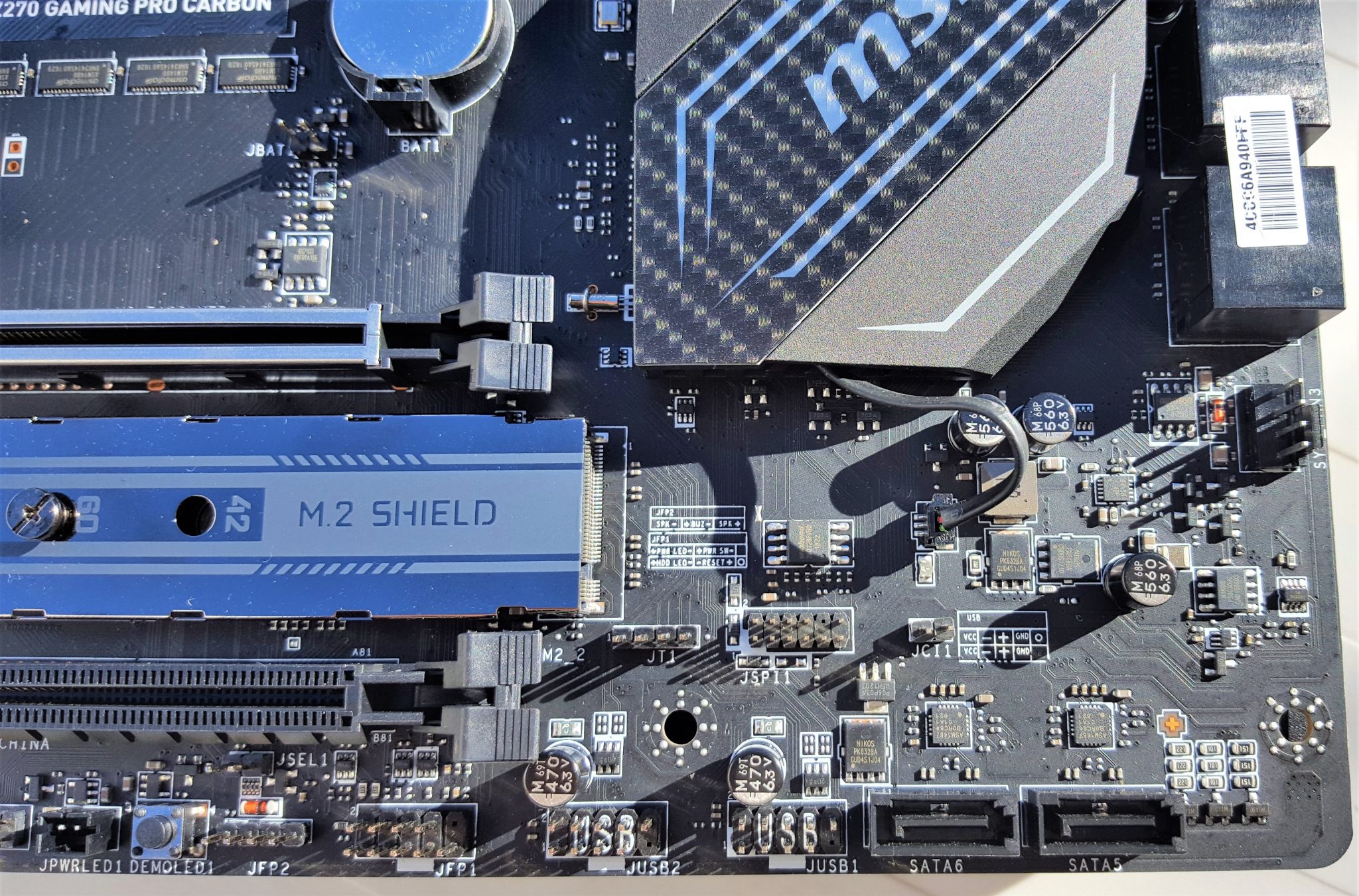

Destaca la cubierta “M.2 Shield” situada en la segunda ranura M.2 y que protege nuestra unidad SSD de tipo M.2 al mismo tiempo que ayuda a evitar el “throttling” de la unidad en trabajos sostenidos mediante el pad térmico incluido en la misma. Esta cubierta se puede desarmar, pero no podremos instalarla en la ranura superior, la cual soporta las unidades de mayor longitud. Aunque no teníamos una unidad M.2 para probarla (estamos a la espera de un Samsung 960 EVO que no termina de llegar), parece ser que la misma es capaz de mejorar el rendimiento de la unidad de forma marginal durante un uso prolongado, por lo que nunca está de más tenerla y supone un buen punto diferenciador frente a la competencia. A continuación un par de fotos más, antes de pasar al análisis eléctrico de la MSI Z270 Gaming Pro Carbon.

ANÁLISIS ELÉCTRICO  Y  DE VENTILACIÓN DE ESTA PLACA BASE.

La MSI Z270 Gaming Pro Carbon integra un sistema de alimentación de 11 fases, a pesar de que otras webs hablen de 10 fases, y ello porque uno de los chokes del VRM se encuentra escondido detrás de los disipadores al lado del conector de alimentación del procesador. Este conector es de 8 pines y no llega acompañado de otro adicional de 4 pines como en la Gaming M7; aunque como se verá después, el mismo no es necesario para un overclock avanzado de nivel doméstico.

Esta alimentación es de tipo digital y como ya ocurría con Skylake, la regulación del voltaje (FIVR) queda en manos del fabricante de la placa base y no se encuentra integrada en el propio procesador, como si pasaba con las arquitecturas Haswell y Broadwell.

Si se retiran los disipadores, nos encontramos con 11 chokes (los “cuadraditos” negros, para los no entendidos), 8 de los cuales están marcados como R42, mientras que los otros 3 están marcados como R22.

Las 11 fases de la alimentación siguen un estructura de 6+4+1+1 (VCC+VCCGT+VCCSA+VCCIO), y están encargadas de suministrar corriente a los núcleos del procesador, la gráfica integrada, el agente del sistema y el CPU I/O respectivamente. La administración de la corriente queda a cargo de un controlador PWM modelo UPI uP9508Q, mientras que en la sección de mosfets nos encontramos con una solución doble de perfil alto y bajo, estando estos firmados por el fabricante Nikos y contando con 10 mosfets de perfil bajo modelo Nikos PK632BA y otros 12 de perfil alto modelo Nikos PK616BA.

Completan esta zona otros componentes de buena calidad como los capacitores Black Caps de Tantalio con núcleo de aluminio, 560 UFs, y una excelente vida útil de unos 10 años.

En lo que se refiere a la memoria RAM, la MSI Z270 Gaming Pro Carbon hace gala de lo que MSI ha bautizado como DDR4 Boost, y que implica una circuiteria digital especialmente aislada para garantizar la ausencia de interferencias electromagnéticas y una señal lo más limpia posible.

En este caso concreto contamos con dos fases de alimentación donde se repite una solución de perfil alto y bajo firmada también por Nikos y con mosfets Nikos PK632BA y PK616BA acompañados de Dark Caps de Tantalio de 560 UFs.

Aunque no caímos en un principio, sabemos que hay muchos usuarios interesados en conocer el espacio disponible para instalar disipadores de gran tamaño y las posibles incompatibilidades con los mismos, es por eso que hemos tomado prestadas este par de imágenes de la web Techreport donde se pueden apreciar las medidas de la zona dedicada al socket LGA 1151.

Pasamos a hablar de los conectores de ventilación de la MSI Z270 Gaming Pro Carbon, donde nos encontramos con un conector de 4 pines para la CPU a la izquierda de las ranuras para la RAM, otro de 4 pines específico para bombas de agua en la esquina superior derecha de la placa (capaz de suministrar hasta 2 amperios) y otros 4 conectores repartidos por la placa, dos en el lateral derecho, uno situado al lado del disipador izquierdo del VRM y un último situado en la zona inferior al lado del conector JLED1. Aunque todos son de 4 pines, solo los dos primeros son PWM, aunque el software de la placa hace un excelente trabajo a la hora de regular los restantes mediante voltaje (DC Mode), algo que podremos hacer tanto desde la BIOS como desde la aplicación Command Center dentro del sistema operativo, siendo un chip Nuvoton’s NCT6795D-M el encargado de la monitorización y control de los mismos.

MSI Z270 GAMING PRO CARBON-Intel i5 7600K

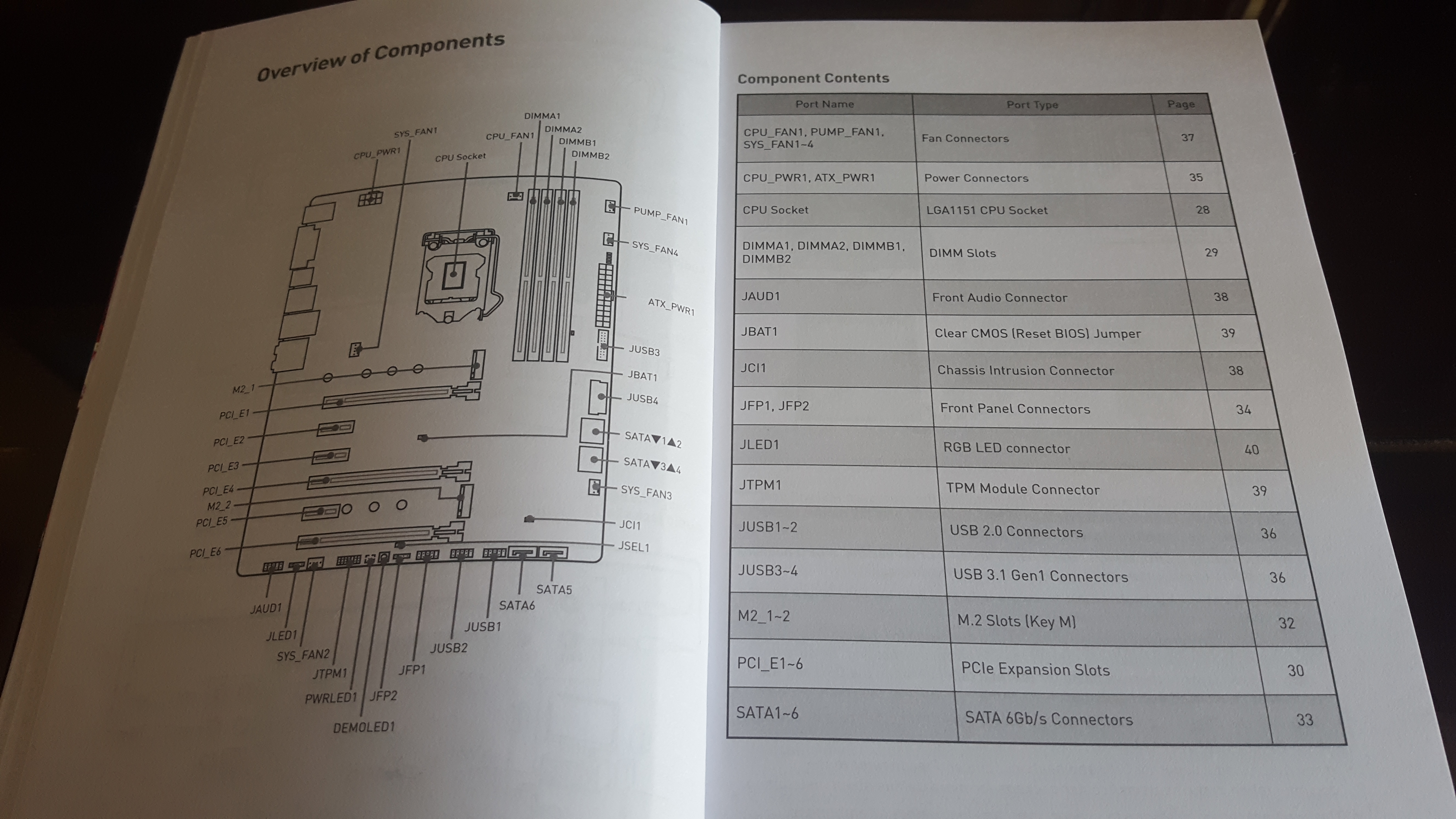

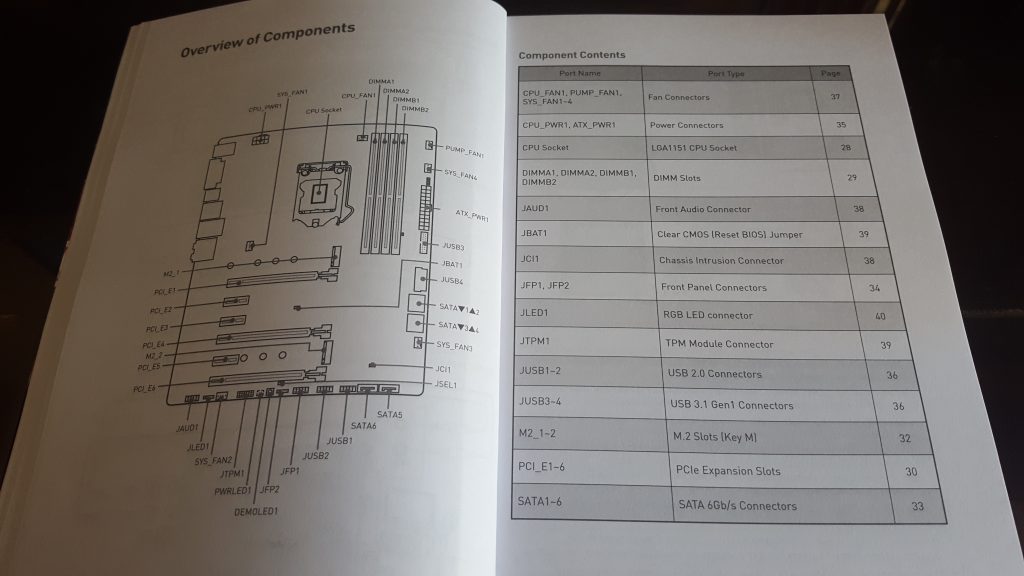

Diagrama de conectores y puertos con la leyenda correspondiente.

CONECTIVIDAD E ILUMINACIÓN DE LA MSI Z270 GAMING PRO CARBON.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

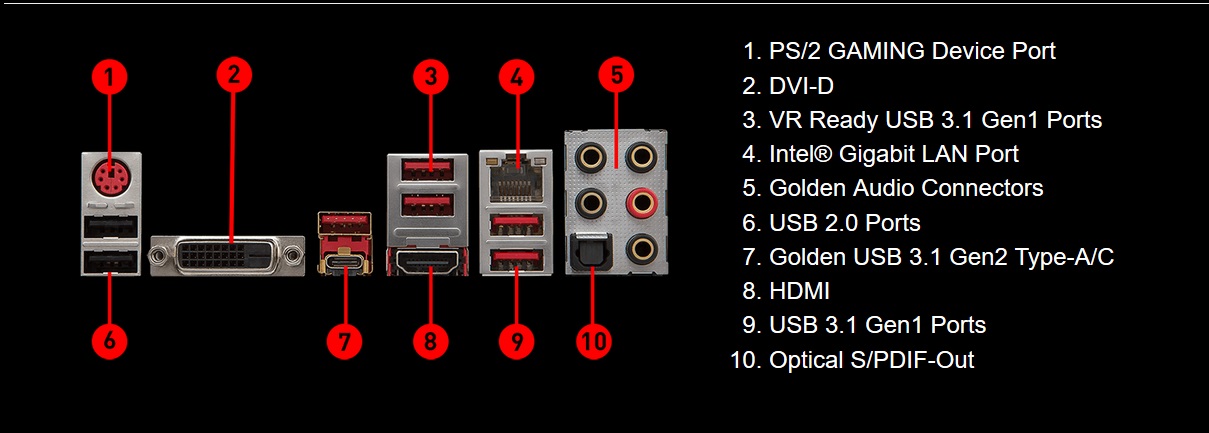

Panel de conexiones trasero de la MSI Z270 Gaming Pro Carbon.

Si por un minuto pensabais que por estar ante una placa de una gama inferior a la Gaming M7 la conectividad iba a ser reducida, ya os podéis quitar la idea de la cabeza, ya que aunque la configuración varía respecto a su hermana de la gama “Enthusiast”, no deja de ser bastante completa.

En este caso las omisiones llegan en forma de puerto DisplayPort, botón para “reseteo” de la BIOS y puerto USB para “flasheo” de la misma mediante un pendrive; a cambio conseguimos dos puertos USB 3.0 extra (4 en total, gen1) y un puerto DVI que nos da compatibilidad con monitores algo más antiguos, algo que nunca viene mal.

Por lo demás seguimos teniendo la posibilidad montar un sistema de sonido 7.1 ya sea de forma analógica o digital, un conector HDMI (1.4), un puerto PS/2 de baja latencia para nuestros periféricos, un puerto Gigabit LAN, dos puertos USB 2.0 y 2 modernos puertos USB 3.1 de segunda generación, tanto de tipo A como de tipo C. Además, los 4 puertos USB 3.1 (gen1) son VR Ready, ya que hay chips “ReDrivers” encargados de mejorar la señal y minimizar la latencia de los mismos, todo ello para minimizar la posibilidad de mareos al usar unas gafas de realidad virtual.

Como se puede ver, la conectividad trasera es bastante completa y merece alguna puntualización extra, como el hecho de que no tenemos soporte para vídeo 4K@60Hz (el HDMI se queda en la versión 1.4), por lo que dependeremos de una tarjeta gráfica dedicada para ello (aunque dado el enfoque gaming de la MSI Z270 Gaming Pro Carbon, la presencia de ésta será lo más habitual). También tenemos que tener en cuenta que aquí MSI ha prescindido de los servicios del chip Killer E2500 para recurrir a un Intel Gigabit LAN i219, el cual también aporta un buen rendimiento y una baja latencia, además de proporcionar así mismo priorización de tráfico a través de la aplicación Gaming LAN Manager (cFosSpeed). Como parte de la tecnología Military Class V, contamos con protección anti picos de corriente en el puerto Ethernet de hasta de 15KV.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

Un repaso a la conectividad interna de la MSI Z270 Gaming Pro Carbon.

Antes de hablaros un poco de la iluminación de esta placa base (uno de sus puntos fuertes), vamos a hacer un rápido repaso a la distribución general de puertos y conexiones, aunque luego hablemos con detalle de sus posibilidades de almacenamiento y expansión. Como ya os hemos hablado antes de la zona superior de la placa, donde se alojan los conectores de corriente  y ventilación para la CPU, le echamos un vistazo al lateral derecho de la misma, donde se encontramos multitud de conectores:

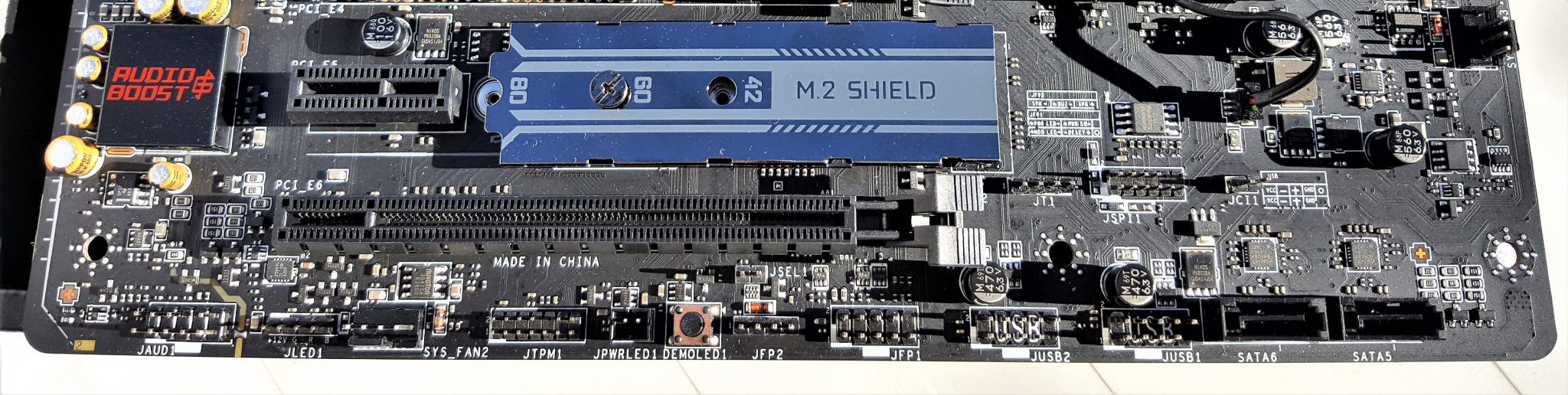

Y seguimos con el lateral inferior, donde tenemos multitud de conectores:

De derecha a izquierda, 2 puertos SATA 3, 2 conectores USB 2.0 para dos puertos cada uno y los conectores del panel frontal. A la derecha del M.2 Shield también tenemos el conector de intrusión de chasis (JCI1) y el chip de BIOS. También tenemos diagrama de conexión del frontal, por si perdemos el manual.

De derecha a izquierda, 2 puertos SATA 3, 2 conectores USB 2.0 para dos puertos cada uno y los conectores del panel frontal. A la derecha del M.2 Shield también tenemos el conector de intrusión de chasis (JCI1) y el chip de BIOS. También tenemos diagrama de conexión del frontal, por si perdemos el manual.



Seguimos con los conectores para tiras RGB, el conector TPM (“Trusted Platform Module”), conector de ventilador de chasis nº2 y el conector de audio frontal.

Una placa base que gustará a los amantes de la iluminación RGB.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

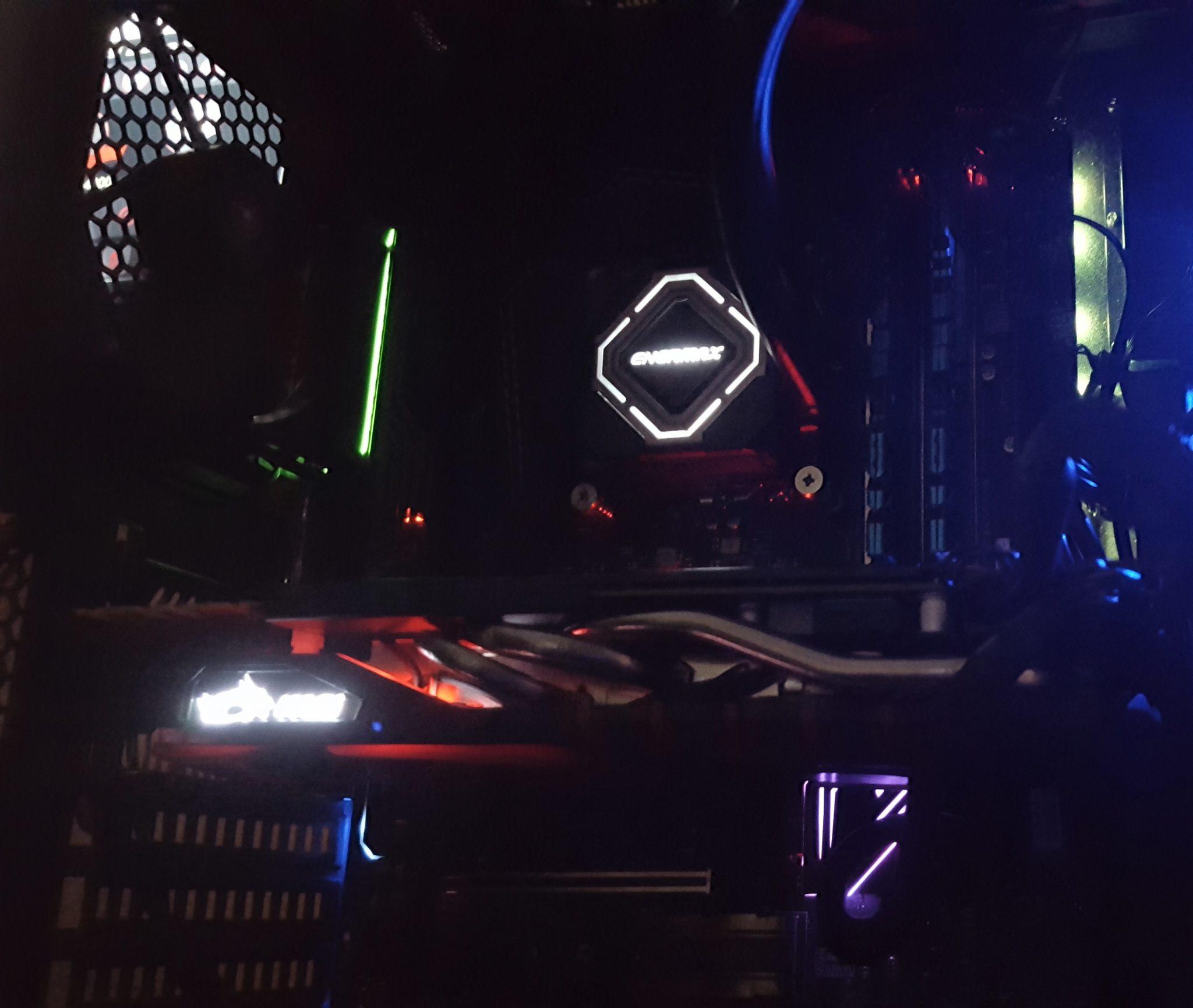

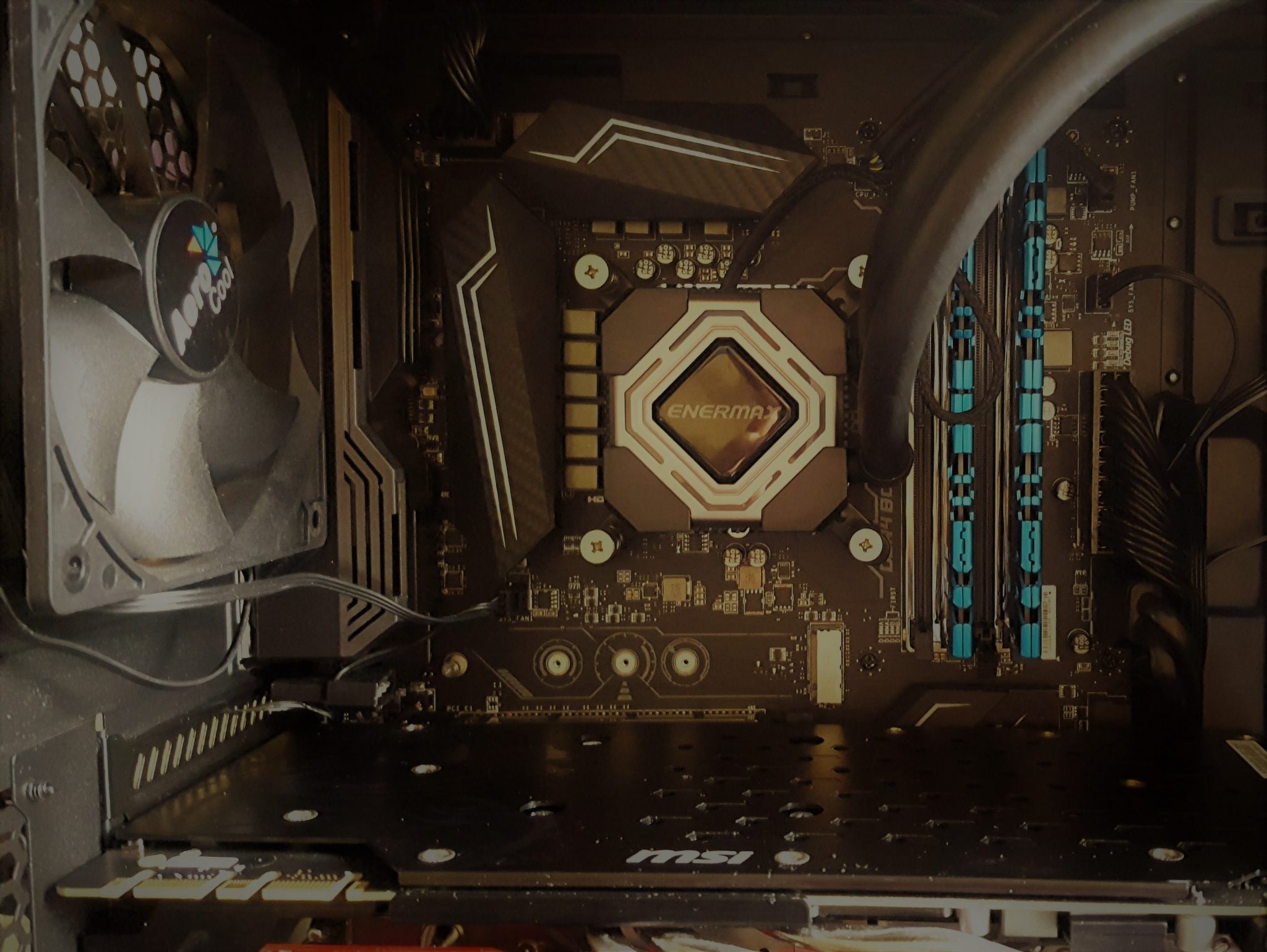

La MSI Z270 Gaming Pro Carbon puede ser una placa muy discreta cuando apagamos su sistema de iluminación, o puede ser increíblemente llamativa si nos los proponemos. Al contrario que la Gaming M7, muy limitada en colores disponibles ( 7 en total) y con menos efectos disponibles, en este caso concreto tenemos a nuestra disposición un sistema RGB que podremos personalizar a través de Mystic Light (también para smartphone), un sistema de control presente dentro de la app “MSI Gaming”.

Con esta aplicación tenemos la friolera de 16.8 millones de colores que podremos personalizar para el panel de conexiones trasero, el disipador del chipset, la zona de audio y la zona trasera de la placa, que incluye 7 leds en su lateral derecho. Por si esto se nos queda escaso, al lado del conector de audio tenemos un conector extra (4-pin +12V/G/R/B) que sincronizaría cualquier dispositivo RGB con el resto de la iluminación de la placa, no solo una tira LED, sino también otros perifericos o ventiladores que podamos conectar al mismo. Para que no nos falte de nada, MSI incluye en la caja un cable con splitter para poder conectar dos dispositivos a la vez al mismo.

Los efectos también son más variados que en la Gaming M7, y mientras algunos son independientes para cada zona, como el pulso intermitente, el parpadeo, el “flashing” o el efecto respiración, otros se desarollan a través de todas las zonas de la placa creando efectos más o menos interesantes como el “lighting” (todo un festival no apto para epilépticos), meteoro (algo así como el frontal del coche fantástico), letrero, almacenamiento (los leds encendidos se van acumulando de abajo a arriba), arcoiris o aleatorio.

Aunque no forma parte del sistema de iluminación RGB, también cabe mencionar que tenemos 4 leds “Debug” al lado del conector ATX y que nos indican posibles problemas de arranque para la CPU, la memoria RAM, la tarjeta gráfica o el disco de sistema, permitiéndonos identificar con más facilidad que pieza de hardware nos está dando problemas con la MSI Z270 Gaming Pro Carbon. También tenemos 4 leds a la derecha de cada DIMM de la memoria RAM que se iluminan cuando la ranura está ocupada y que nos ayudan a saber si la memoria está instalada correctamente. Por último, tenemos un led XMP debajo de las ranuras que se enciende cuando tenemos un perfil XMP activado y otros 3 que nos indican cuando uno de los puertos PCIe de longitud completa están ocupados.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

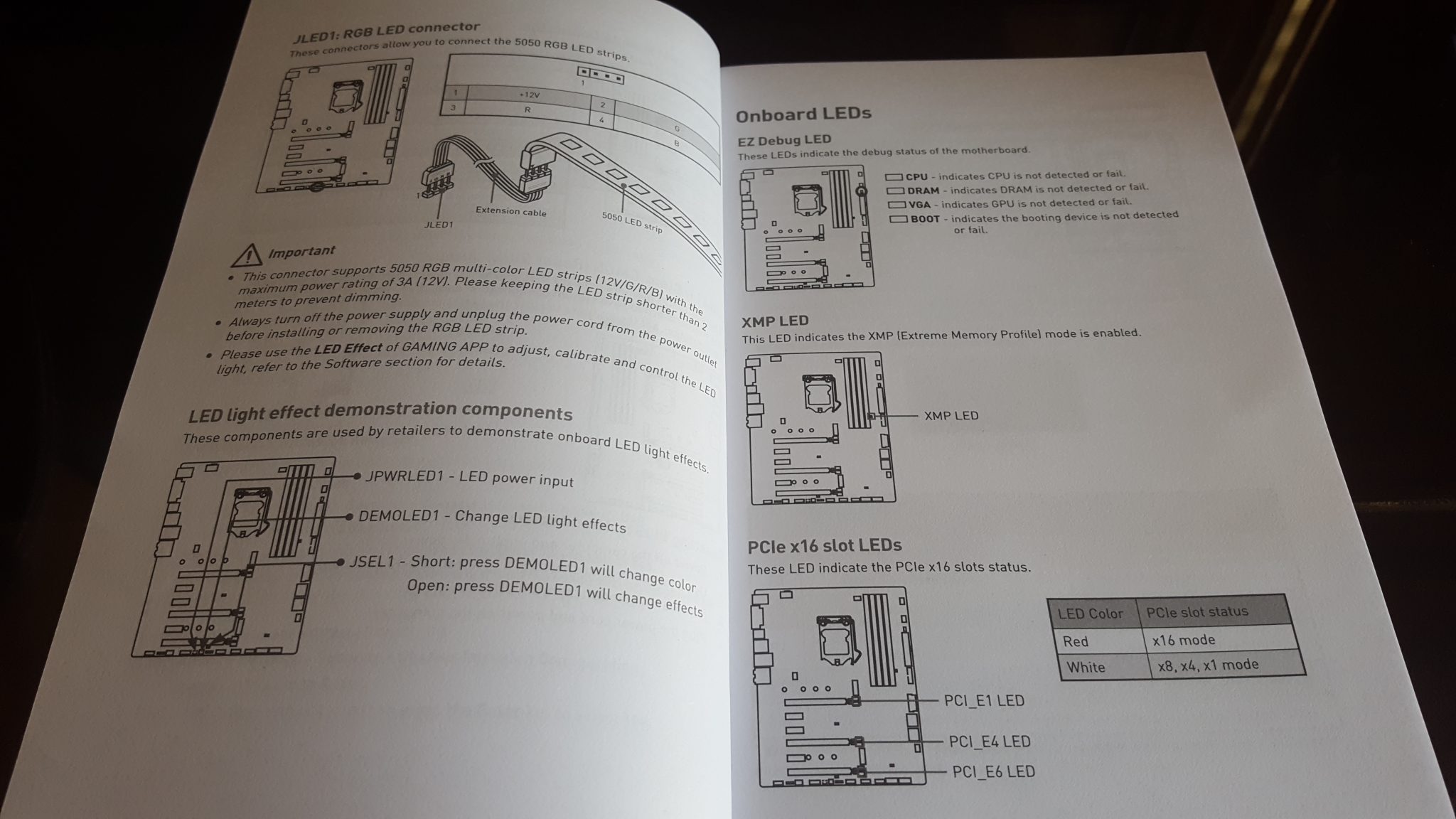

Diagramas de los distintos leds de la MSI Z270 GAMING PRO CARBON.

Mencionar por último que la iluminación es lo suficientemente fuerte como para apreciarse a plena luz del día y que a través de Mystic Light también podremos controlar la iluminación del logo de las tarjetas gráficas MSI.

HABLEMOS DE ALMACENAMIENTO: LO QUE REALMENTE IMPORTA.

Según nuestro criterio, MSI ha sabido escoger realmente bien las capacidades de almacenamiento que la MSI Z270 Gaming Pro Carbon puede ofrecer, ya que aunque no son tan extensas como las de la Gaming M7, nos permiten crear igualmente un sistema de almacenamiento de muy altos vuelos con un total de hasta 8 unidades que pueden ser 9 0 10 según usemos 1 o 2 puertos PCI Express con unidades compatibles.

Contamos con 6 puertos SATA 3 (6 Gb/s), cortesía todos ellos del chipset Z270, pero además podremos conectar dos unidades más en formato M.2, gracias a las ranuras existentes  encima del primer puerto PCIe y al lado del quinto puerto, de tipo x1 (3.0). Ambos conectores son de acero y están reforzados, pero solo la segunda llega con el M.2 Shield, una cubierta metálica con adhesivo térmico que ayuda a bajar las temperaturas de las unidades más potentes unos 5 grados (por lo que hemos leído). Este segundo conector permite unidades de hasta 80 mm de largo.

La localización de estos conectores nos parece muy acertada, ya que la primera no recibirá calor de una tarjeta gráfica al tiempo que permite instalar unidades M.2 de hasta 110 mm de largo. La segunda unidad estará alejada del calor salvo que instalemos un SLI o Crossfire, en cuyo caso, el “M.2  Shield” nos ayudará a dispar el exceso de calor que una segunda gráfica pueda producir.

Estos puertos M.2 usan 4 lineas PCIe (3.0) cada uno, y son compatibles tanto con SATA y NVMe como con la tecnología Optane (3D XPoint ) que os mencionamos al principio de este artículo, siendo capaces de ofrecer un ancho de banda máximo teórico de hasta 32 GB/s, lo que supone rendimientos de entre 700 y 3000 MB/sec. Por si esto nos sabe a poco y nos sobra el dinero, podemos doblar dicho resultado montando en RAID 0  las 2 unidades instaladas (deben ser del mismo tipo, SATA o PCIE, eso sí). Si aún queremos más, mencionar que las posibilidades RAID de la MSI Z270 Gaming Pro se extienden al último puerto de la placa, el cual funciona a 4x y permite instalar una tercera unidad trabajando bajo PCIe que también podremos montar en RAID 0 (triple) junto con las 2 unidades M.2 (PCIe); aunque estas sean de distinto modelo y capacidad, casi nada. No os preocupéis por todo esto, pues el software M.2 Genie se ocupa de hacerlo todo (o eso dice MSI).

Para maximizar el rendimiento, MSI ha icluido dos ReDrivers ASM1467, pudiendo además usarse las poco habituales y costosas unidades U.2 a través de una tarjeta adaptadora que podremos instalar en una de las ranuras M.2, aunque la misma se vende por separado.

Hay que tener en cuenta que el uso de unidades M.2 nos limita a la hora de usar algunos de los puertos SATA de la MSI Z270 Gaming Pro Carbon, por lo que os dejamos por aquí los diagramas del manual donde se puede apreciar de un vistazo las distintas combinaciones posibles.

Acabamos este apartado dedicado al almacenamiento haciendo mención tanto a la ausencia de un conector U.2 específico (poquísima gente lo echara en falta) como de un puerto SATA Express, el cual ha demostrado nacer algo “muerto” y ser ya innecesario desde que las unidades M.2 bajo PCIe han hecho acto de presencia; algo que MSI sabe muy bien, ahorrándonos un coste extra por el mismo.

Como se puede ver, la MSI Z270 Gaming Pro Carbon ofrece posibilidades para un sistema muy potente, pudiendo instalar por ejemplo, dos gráficas en SLI o Crosffire junto a un triple RAID 0 bajo PCIe, además de unidades SATA tradicionales.

CONECTORES USB PARA DAR Y REGALAR, Y MUY RÁPIDOS.

Aunque ya hemos hablado de la conectividad trasera e interna de esta placa base, haremos un rápido repaso a las especificaciones de los puertos USB que tenemos a nuestra disposición en la MSI Z270 Gaming Pro Carbon, donde contamos con un total de 8 puertos 3.1 de primera generación (4 atrás, 4 en el chasis, si es compatible), todos ellos conectados al chipset a través de PCIe. Estos puertos reciben el nombre comercial de SuperSpeed USB y tienen un ancho de banda de 5 gbps (gigabits por segundo/ hasta 625 MB/s, unos 450 MB/s reales), suficiente para exprmir un SSD SATA 3 externo. Para maximizar la eficiencia de los mismos, MSI utiliza un chip repetidor ASMedia ASM1464 que garantiza una buena señal incluso cuando usamos cables largos de más de 1 metro.

También contamos con un total de 6 puertos USB 2.0 para los perifericos que no requieran un ancho de banda demasiado alto (2 atrás, 4 internos) y que reciben el nombre comercial de “USB High Speed”. Estos puertos ofecen un ancho de banda mucho menor de unos 480 Mbps (unos 60 MB/s que luego suelen ser unos 40/50 MB/s reales).

La guinda del pastel la pone la controladora ASmedia 2142 (el Z270 no soporta USB 3.1 Gen 2), que junto a otro chip ASM1543 nos proporciona dos puertos USB 3.1 de segunda generación (SuperSpeed+ USB), uno de tipo A y otro de tipo C, ambos en el panel de conexiones trasero. Esto es lo que MSI ha bautizado como Lightning USB 3.1 Gen2 y nos ofrece un ancho de banda de 10GB/s si usamos un solo dispositivo y de 8GB/s si ocupamos ambos puertos a la vez. En este caso hablaríamos de un ancho de banda real de unos 700-750 MB/sec en cada puerto.

A continuación una tabla resumen de las distintas versiones de USB:

USB 1.x USB 2.0 USB 3.0 USB 3.1
Nombre comercial Full Speed Hi-Speed SuperSpeed SuperSpeed+
Ancho de banda 12 Mbps 480 Mbps 5.0 Gbps 10.0 Gbps
Codificación 8b/10b 8b/10b 8b/10b 128b/132b
Velocidad de transferencia de datos 1,2 MB/s 48 MB/s 625 MB/s 1250 MB/s

CAPACIDADES DE EXPANSIÓN Y MEMORIA RAM SOPORTADA.

La MSI Z270 Gaming Pro Carbon aprovecha muy bien las 4 líneas PCIe extras  presentes en el Intel Z270, y gracias a ello podremos instalar hasta 3 gráficas (en Crossfire solo) o un Sli o Crossfire doble mas una tercer dispositivo como un SSD PCI Express. Estas son las configuraciones posibles en los puertos de longitud completa:

  • 1 ranura ocupada: x16 / x0 / x0
  • 2 ranuras ocupadas: x8 / x8 / x0 “o” x16/x0/x4
  • 3 ranuras ocupadas:  x8 / x8 / x4

El PCB está suficientemente bien diseñado como para poder instalar dos gráficas de doble slot y aun así dejar libres uno de los puertos x1 3.0 (3 en total, siempre activados) y el tercer puerto de longitud completa (color negro, x4), por lo que podremos tener instalados 4 dispositivos (2 gráficas, una tarjeta de sonido/controladora de red y un SSD PCIe, por ejemplo) además de 2 unidades M.2 de tipo PCIe o SATA. Toda una combinación que pocos bolsillos se pueden permitir y que dejaría nuestra MSI Z270 Gaming Pro Carbon más cargada que M.A Barracus en sus mejores tiempos.

Un detalle curioso es que cuando uno de los 2 puertos x16 esta usando las 16 líneas PCIe 3.0, el led indicador se pondrá en color rojo, mientras que si son varias las unidades instaladas compartiendo dichas líneas, el led se pondrá en color blanco.

MEMORIA RAM: CAPACIDAD Y VELOCIDAD.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

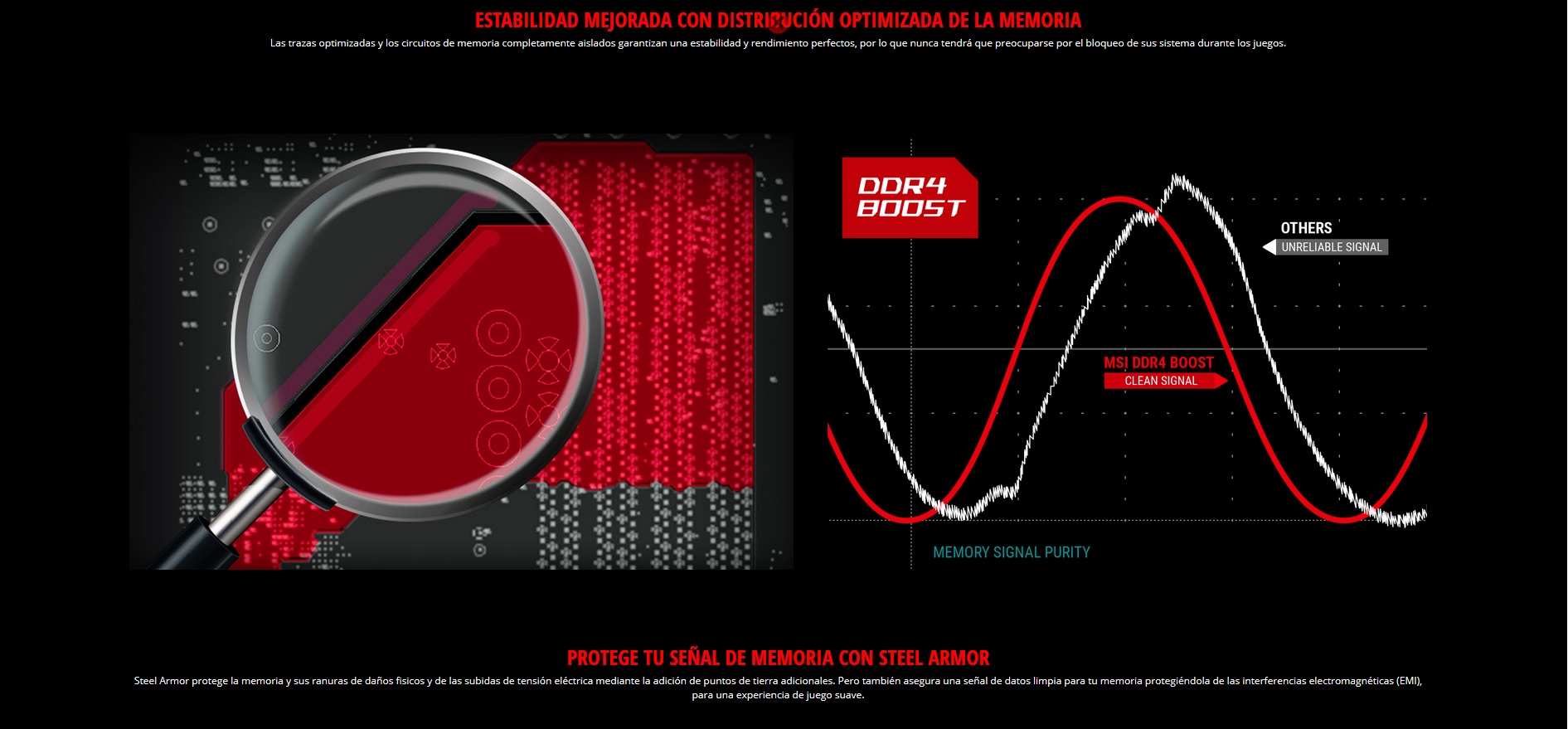

MSI es consciente de la llegada al mercado de módulos DDR4 de cada vez mayor frecuencia, y por ello también incluye en la MSI Z270 Gaming Pro Carbon su tecnología DDR4 Boost, que incluye alimentación digital y un aislamiento especialmente eficiente de la señal, a la par que refuerza las ranuras de la RAM para protegerlas de daños físicos y subidas de tensión. El resultado es una placa que aguanta módulos de hasta 3800 MHz (en alguna web llegan a los 3867 MHz), lo cual está muy ben, pero sin llegar a los 4100 MHz de la Gaming M7. Podemos instalar además un máximo de 64 GB, suficiente para la mayoría de los mortales.

¿QUE TAL SUENA LA MSI Z270 GAMING PRO CARBON?

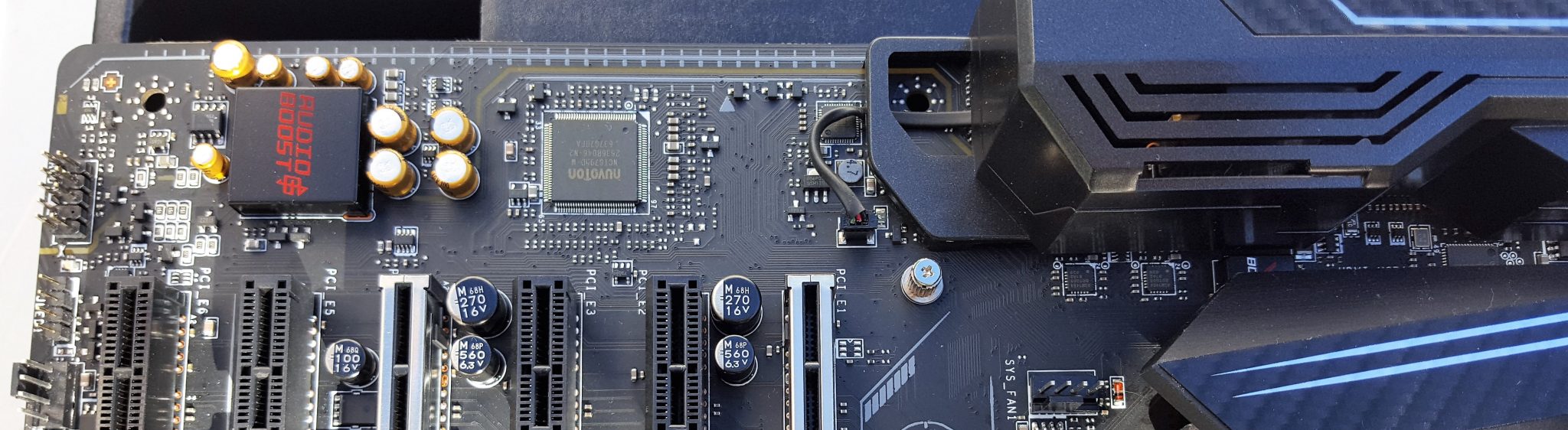

Detalle de la parte del PCB (aislada) dedicada al audio

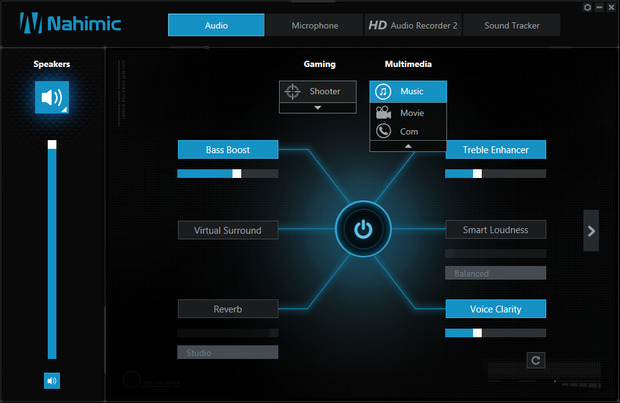

Nuevamente hace presencia lo que MSI denomina como “Audio Boost 4”, aunque sin la coletilla “Pro” de la que sí hacía gala la Gaming M7. Este apartado de sonido llega acompañado del software Nahimic 2 que nos ofrece una personalización del sonido bastante amplias e incluye características como un PCB aislado del resto de la placa con iluminación RGB, componentes premium como capacitores Nichicon dorados de grado audiofilo, canales de audio aislados por pistas, circuiteria de-pop (evita ruidos eléctricos durante el arranque del sonido a través de la señal de audio), conectores analógicos chapados en oro y una cubierta EMI (anti interferencias electromagnéticas) para el chip de sonido.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

Y hablando de dicho chip de sonido, sigue siendo el nuevo Realtek ALC 1220, aunque en este caso tenemos un solo chip y no dos como en la Gaming M7, siendo esta la principal diferencia entre el “Audio Boost 4” y su versión Pro, además de una cubierta EMI para toda la zona de audio, que si vemos en la Gaming M7 y que aquí no hace acto de presencia. Este nuevo chip, estrenado con la serie 200 de Intel lleva un DAC incorporado, ofrece una señal SNR de 120 dB de hasta 32 bits y es compatible con DSD (Direct stream Digital) Super Audio CD de reproducción y grabación.

Para poder disfrutar de nuestros mejores auriculares, disponemos de un amplificador TI OPA1652 que soporta impedancias de hasta 600 ohmios, mientras que el software se encarga de la detección automática de la misma, para poder sacarles el máximo partido a los mismos.

Nuevamente hemos conectado la MSI Z270 Gaming Pro Carbon a través de audio analógico a un par de altavoces Polk audio y un amplificador Marantz PM5005 y hemos reproducido algunas de nuestras pistas favoritas (y mas estudiadas) de Spotify Premium, así como algunos archivos FLAC (sin compresión) de rock y dance, obteniendo un sonido muy limpio, con una excelente separación de canales, una imagen estéreo muy buena y una distinción de instrumentos más que nítida; por lo que el resultado es plenamente satisfactorio y no percibimos diferencias con la Gaming M7. Eso sí, y esto es una nota puramente subjetiva, quizás nos gustan un poco más los graves que da el sonido integrado de la Asus Maximus Hero VIII, ya que son algo más cálidos y naturales; aunque como decimos, esto ya es cuestión de gustos.

CARACTERÍSTICAS GAMING Y SOFTWARE INCLUIDO.

Como viene siendo habitual en los últimos modelos de la compañía, la MSI Z270 Gaming Pro Carbon llega cargada de múltiples tecnologías y software enfocados a jugadores y a mejorar el rendimiento general del equipo. Intentaremos resumirlas:

  • GAME BOOST: se trata de una función de overclok automático que podremos activar tanto desde la BIOS como desde la aplicación “MSI Command Center“. Apareció por primera vez con la serie Z170 y sustituye al anterior “OC Genie” de MSI. Aunque somos mas de hacer overclock a la vieja usanza, supone una forma fácil de dar un empujón de rendimiento al equipo, sobre todo para aquellos usuarios menos experimentados.

  • GAMING HOTKEY Y MOUSE MASTER: Presentes en la aplicación “Gaming App”, nos sirven para asignar  funciones específicas a cualquier tecla, ya sea para lanzar nuestros programas favoritos, cargar perfiles o hacer overclock en tiempo real. También podremos personalizar la sensibilidad de nuestro ratón y programar sus botones de forma personalizada.
  • GAMING APP: un completo programa donde podremos configurar diversos elementos como la iluminación led de la placa (Mystic Light), establecer macros para ratón y teclado (Mouse master y Gaming Hotkey), configurar un OSD con información adicional en pantalla, activar el modo VR Ready (del que ya os hablamos antes), activar algunos modos predefinidos de rendimiento para CPU y gráfica MSI (OC, Gaming y Silent Mode) o aplicar algunos perfiles de visionado de pantalla, donde destaca un perfil de baja luz azul para proteger nuestros ojos durante largas sesiones de trabajo o juegos. Existe una app para smartphones Android que funciona bastante bien.
  • GAMING DEVICE PORT: o lo que es lo mismo, un puerto PS2 especialmente optimizado para ofrecer la menor latencia y mejorar la respuesta de nuestros periféricos GAMING de gama más alta, aprovechar al máximo sus características y capacidad de respuesta. Mencionar que esta placa, al igual que la Gaming M7, llega certificada por SteelSeries.

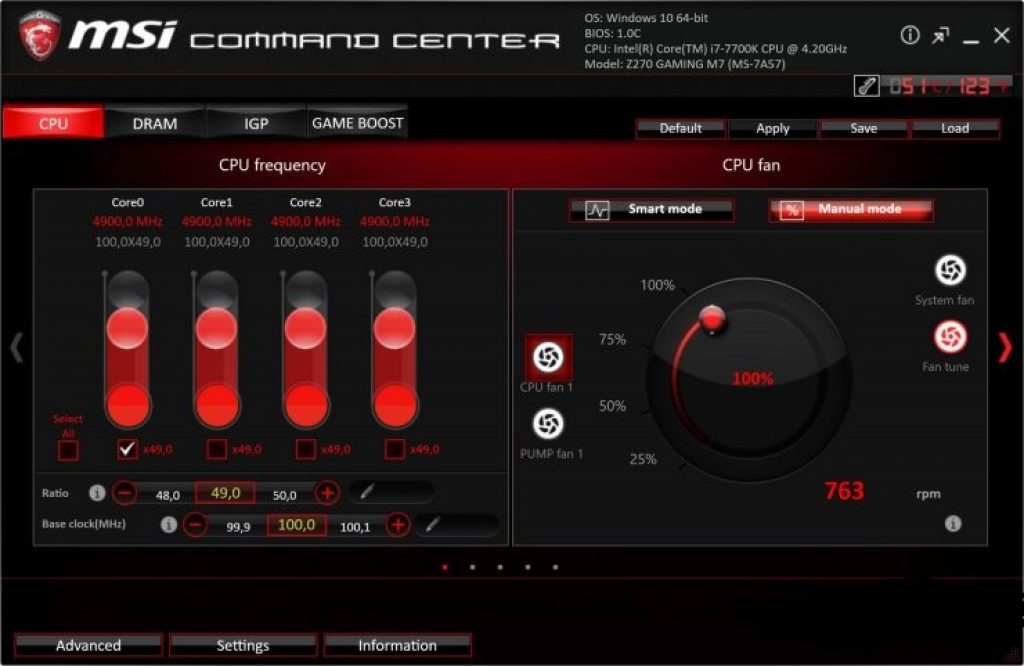

  • COMMAND CENTER: una aplicación que se puede considerar el centro de mando del ecosistema software de MSI, donde se pueden alterar diversos parámetros como voltajes, multiplicadores de CPU y RAM, pudiendo hacer overclocking desde Windows, con casi las mismas funcionalidades que nos ofrece la BIOS, con excepción de la frecuencia y las latencias de la RAM que solo podremos cambiarlas desde la BIOS. Un aspecto interesante es que este programa nos permite monitorizar el hardware y además nos advierte cuando intentamos asignar un voltaje que se excede de los rangos recomendables; muy útil para que los usuarios más novatos eviten achicharrar su flamante procesador. Al igual que con  la “Gaming App”, tenemos disponible una versión para Android e IOS que nos ofrece casi las mismas posibilidades que la original, pero que requiere que la versión de escritorio esté activa para poder ser utilizada.
  • X-BOOST: un nuevo programa cuya utilidad es aplicar perfiles de rendimiento según la tarea a realizar y  mejorar el rendimiento de las unidades de almacenamiento conectadas a través de USB o SATA entre un 10 y un 20%. Por limitaciones de tiempo, tampoco hemos podido probar esta app en profundidad, lo intentaremos con nuestra próxima review.
  • DRAGON EYE: una aplicación enfocada a jugadores que nos permite tener una ventana flotante (PiP) que nos muestra vídeo de YouTube o Twitch mientras jugamos, muy útil para aquellos que les gusta seguir tutoriales mientras juegan o simplemente les gusta aumentar su productividad.

msi-z270-gaming-m7

  • RAMDISK: una ya clásica herramienta para usar parte de nuestra memoria RAM en forma de almacenamiento y acelerar así el funcionamiento de las aplicaciones de uso más habitual. Nos permite elegir la letra de la unidad, su tamaño y sistema de archivos. Al igual que con otros fabricantes, cada vez es menos útil si disponemos de un SSD (sobre todo si es PCIe).

msi-z270-gaming-m7

  • MSI FAST BOOT y SMART TOOL: Una pequeña herramienta para hacer algo tan útil y sencillo como reiniciar el sistema y que vaya directamente a BIOS, también nos permite activar un arranque rápido del sistema que nos ahorra unos cuantos segundos. La segunda aplicación nos permite crear una imagen del sistema operativo  “booteable” desde la BIOS, y aunque existen aplicaciones de terceros que lo hacen, nos ahorraremos buscarlas.
  • DPC LATENCY TUNER: un programa algo confuso, pues está enfocado a modificar la configuración del procesador, la gráfica integrada y las memorias, al igual que Command Center.

msi-z270-gaming-m7

  • MSI LIVE UPDATE 6: esta aplicación nos ahorrará tener que navegar por la web de MSI, ya que nos actualiza de forma automática todos los drivers  y software de la MSI Z270 Gaming Pro Carbon.

msi-z270-gaming-m7

  • WTFast: una red privada para jugadores especialmente optimizada (VPN de baja latencia) y que exprime al máximo nuestra conexión, y Xsplit Gamecaster, que nos permitirá hacer streamings o grabar nuestras partidas con toda la calidad. Aunque son servicios de pago, MSI nos regala un año de suscripción gratis para XSplit y 2 meses para WTFast por la compra de la MSI Z270 Gaming Pro Carbon.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

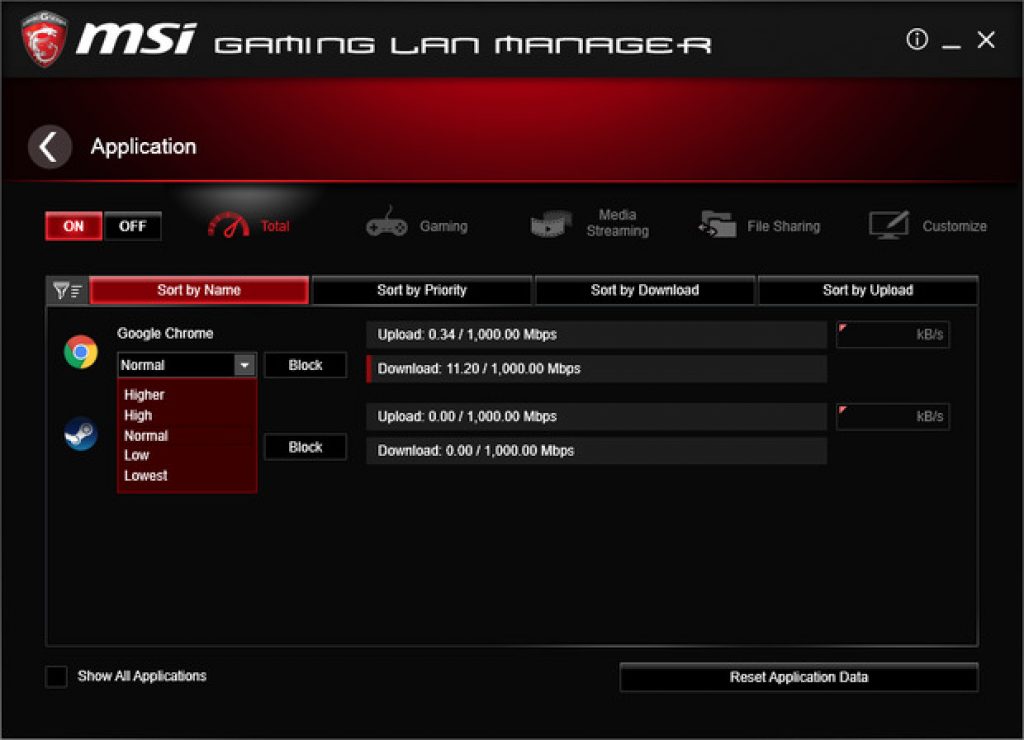

  • GAMING LAN MANAGER: Un software para priorizar el tráfico de nuestra red hasta en 5 niveles y que es compatible tanto con Intel Gigabit LAN como con los chips de la serie Killer. También ofrece monitorización el ancho de banda consumido por cada programa de nuestro equipo. Como dijimos al estudiar la conectividad de la  MSI Z270 Gaming Pro Carbon, hace uso del software cFosSpeed.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

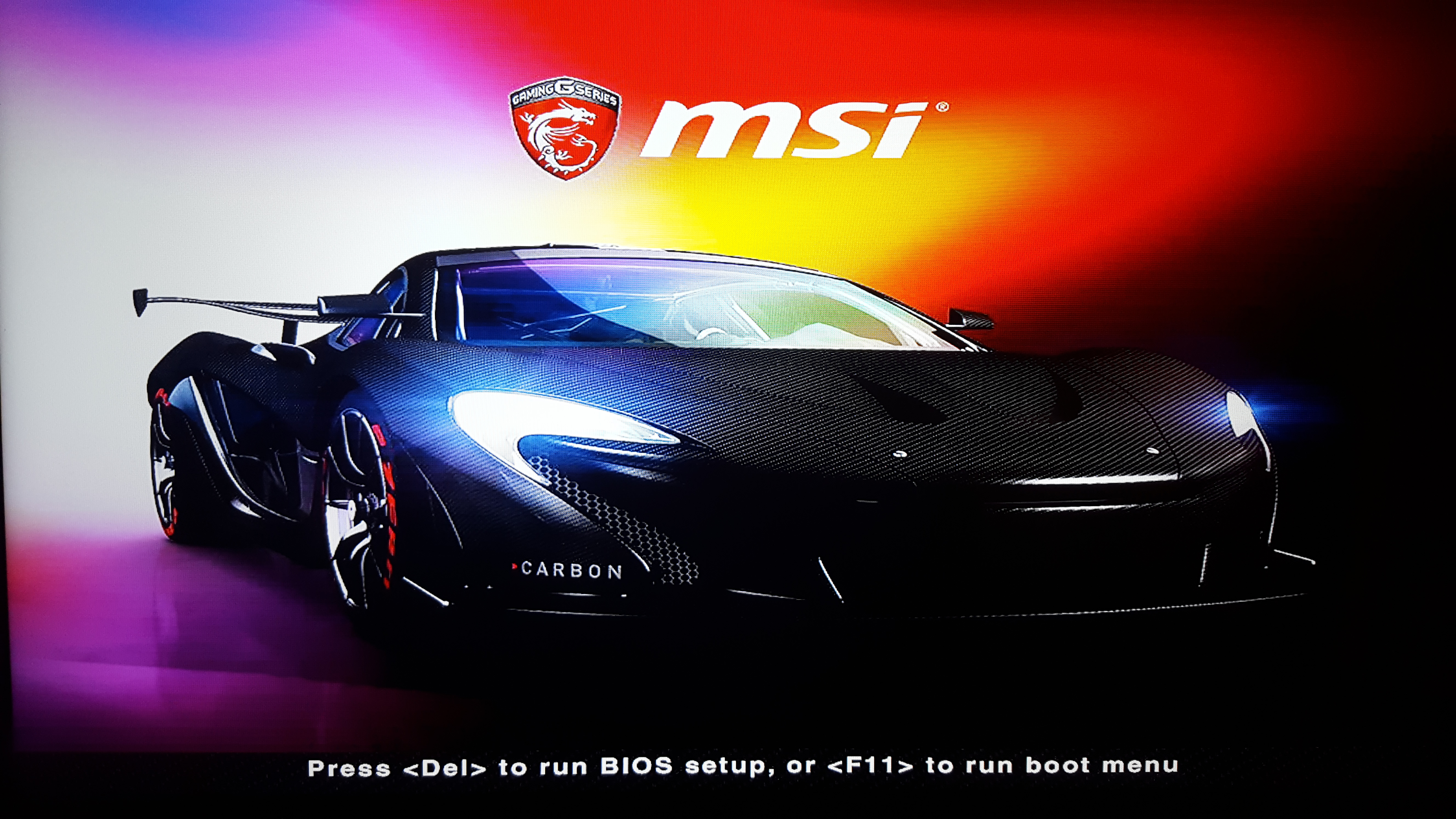

CLICK BIOS 5: DE LAS MÁS COMPLETAS DEL MERCADO.

La BIOS de la MSI GZ270 Gaming Pro Carbon no es diferente a la de otros modelos del fabricante, y se basa en una interfaz muy sencilla con un modo para principiantes que nos permite configurar los ventiladores, activar el perfil XMP de nuestra RAM o hacer OC automático entre otras cosas, mientras que con el modo avanzado podemos configurar cada uno de los parámetros del sistema, guardar y cargar perfiles, hacer borrado seguro de nuestro SSD o disco duro o explorar los componentes instalados.

Hemos realizado este pequeño vídeo donde nos movemos un poco por los diferentes menús y opciones, y sí, necesitamos comprar un trípode y usar algo que grabe mejor en condiciones de poca luz. Hemos añadido después unos minutos de grabación en los que se pueden ver en acción los diferentes efectos de iluminación de la placa.

Exprimiendo un Intel i5 7600K hasta los 5.1 GHz.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

Como dijimos en la introducción de este artículo, MSI ha tenido la amabilidad de cedernos un Intel i5 7600K para realizar pruebas de overclock con la MSI Z270 Gaming Pro Carbon. Como ya teníamos en nuestro poder un Intel i5 6600K (Skylake), hemos aprovechado para realizar una comparativa de eficiencia entre ambas arquitecturas, elevando ambos procesadores a una frecuencia de 4.4 GHz con el controlador de memoria a 4.3 GHz. Aunque nuestro i5 6600K llega hasta los 4.5 GHz con 1.35 voltios (sí, es un vago de manual), no parece que se haya llevado muy bien con la MSI Z270 Gaming Pro Carbon, siendo los 4.4 GHz la frecuencia máxima que hemos podido alcanzar con el mismo en esta placa.

La cosa cambia cuando decimos de hacer overclock con el i5 7600K, y no sabemos si es porque la arquitectura Kaby Lake “ocea” de maravilla o porque MSI nos ha mandado lo que se conoce en el mundillo como una “perla negra”, pero lo cierto es que con un voltaje de 1.35v, hemos conseguido alcanzar los 4.8 GHz de forma totalmente estable, y con unas temperaturas que rozaban los 80 grados bajo el programa LINX (se usa para comprobar al máximo la estabilidad del micro), eso sí, usando una refrigeración líquida de Enermax valorada en unos 70 euros. No hay que apurarse por estas temperaturas, ya que bajo un uso real, suelen alcanzarse unos 20 grados menos incluso con aplicaciones pesadas de edición o renderizado, por lo que Kaby Lake (o al menos nuestra unidad), nos ha dejado muy buen sabor de boca en este aspecto.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

Por lo que dice MSI, nuestro i5 7600K ha dado la talla en nuestras pruebas de OC.

Después hemos querido seguir para ver hasta donde podíamos llegar, y para nuestra sorpresa, y con un voltaje de 1.36v, hemos conseguido alcanzar los 5.1 GHz de forma suficientemente estable para pasar la mayor parte de nuestra batería de pruebas, lo cual nos ha dejado francamente sorprendidos, ya que según la información confidencial que MSI nos mandó en su día, son cifras que encajan con un i7 7700K, y de los buenos. Estamos convencidos de que con un voltaje de 1.4v se podrían alcanzar al menos los 5 GHz de forma completamente estable, pero se trata de un micro de prueba y no hemos querido ir tan lejos.

Antes de entrar en materia, os mostramos un breve repaso a los procesadores desbloqueados de las últimas generaciones, para así poder comparar sus frecuencias, consumos, gráfica integrada y memoria utilizada (descartamos Broadwell por su escasa presencia en el mercado).

Histograma procesadores K de Intel (Haswell-Kaby Lake)
CPU Core i7-7700K Core i5-7600K Core i7-6700K Core i5-6600K Core i7-4790K Core i7-4770K
Nombre en clave Kaby Lake Kaby Lake Skylake Skylake Haswell Haswell
Socket LGA1151 LGA1151 LGA1151 LGA1151 LGA1150 LGA1150
Núcleos/Hilos 4/8 4/4 4/8 4/4 4/8 4/8
Frecuencia(GHz) 4.2-4.5 3.8-4.2 4.0-4.2 3.5-3.9 4.0-4.4 3.5-3.9
Memoria DDR4-2400 DDR4-2400 DDR4-2133 DDR4-2133 DDR3-1600 DDR3-1600
IGP Intel HD 630 Intel HD 630 Intel HD 530 Intel HD 530 Intel HD 4600 Intel HD 4600
L3 Cache 8MB 6MB 8MB 6MB 8MB 8MB
Fab 14nm 14nm 14nm 14nm 22nm 22nm
Multiplicador libre
TDP 91W 91W 91W 91W 84W 95W

También os dejamos por aquí todos los detalles del Intel i5 7600K utilizado en nuestras pruebas:

Intel i5-7600K Kaby Lake
Esencial
Fecha de lanzamiento Q1’17
Litografía
14 nm
Rendimiento
Núcleos /hilos de trabajo 4/4
Frecuencia base/ turbo del procesador 3.80 GHz / 4.2 GHz
Caché /Velocidad del bus 6 MB SmartCache /8 GT/s DMI3
Nº de enlaces QPI /TDP 0 / 91 W
Especificaciones de memoria
Tamaño de memoria máx. /Tipo de memoria 64 GB /DDR4-2133/2400, DDR3L-1333/1600@ 1.35V
N.º máximo de canales de memoria 2
Memoria ECC compatible No
Especificaciones gráficas
Gráficos de procesador Intel® HD Graphics 630
Frecuencia base / dinámica de los gráficos 350.00 MHz/1.15 GHz
Memoria máxima de vídeo de los gráficos 64 GB
Salida para gráficos eDP/DP/HDMI/DVI
Soporte para 4K
Sí / 60Hz / DP
Resolución máxima HDMI 1.4/DisplayPort 4096×2304@24Hz /4096×2304@60Hz
Resolución máxima (eDP – Panel plano integrado) 4096×2304@60Hz
Compatibilidad con DirectX / OpenGL 12 /4.4
Intel Quick Sync Video / Intel InTru 3D Sí / Sí
Intel Wireless Display
Tecnología Intel CVT HD /Clear Video Sí / Sí
Nº de pantallas admitidas 3
ID del dispositivo 0x5912
Opciones de expansión
Escalabilidad 1 Socket
Revisión de PCI Express / Configuraciones 3.0 /1×16, 2×8, 1×8+2×4
Nº máximo de buses PCI Express 16
Especificaciones del paquete
Zócalos compatibles / Tamaño del paquete FCLGA1151 / 37.5mm x 37.5mm
Especificación de solución térmica /TJUNCTION PCG 2015C (65W) / 100º
Tecnologías avanzadas
Tecnología Intel® Turbo Boost 2.0
Tecnología Intel® vPro / Intel® Hyper-Threading No / No
Tecnología Intel Virtualization (VT-x) / Intel Virtualization Technology para Directed I/O (VT-d) Sí /Sí
Intel® VT-x con tablas de páginas extendidas (EPT)
Intel® TSX-NI / Intel® 64 Sí / Sí
Conjunto de instrucciones / Extensiones 64 bit / SSE4.1/4.2, AVX 2.0
Estados inactivos
Otras tecnologías Tecnología Intel SpeedStep mejorada, Tecnologías de monitorización térmica, Tecnología Intel de protección de la identidad, Intel Stable Image Platform Program
Tecnología Intel para protección de datos
Nuevas instrucciones Intel AES/ Secure Key Sí / Sí
Intel Software Guard Extensions (Intel SGX) /  Memory Protection Extensions (Intel MPX) Sí / Sí
Tecnología Intel de protección de plataforma
OS Guard /Bit de desactivación de ejecución Sí / Sí
Tecnología Intel® Device Protection con Boot Guard

EQUIPO DE PRUEBAS Y TEST REALIZADOS.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

Antes de mostraros los resultados de nuestras pruebas, os dejamos por aquí el equipo usado y las pruebas realizadas.

Equipo de pruebas:

  • Procesador: Intel i5-7600K + Intel i5 6600K.
  • Placa Base: MSI Z270 Gaming Pro Carbon.
  • Tarjeta Gráfica: MSI GTX 980 TI OC.
  • Caja: Aerocool P7-C1.
  • Refrigeración: Enermax Liqmax II 240 + 2 x ventiladores 12cms.
  • Fuente de alimentación: EVGA Supernova G3 650w.
  • RAM: G Skill Ripjaws F4-3000C15-4GRBB (funcionando a 2133 MHz con CAS 15)
  • SSD: Toshiba Q300 480 GB.
  • Sistema operativo: Windows 10 Pro de 64 bits.

Test realizados:

Hemos realizado una batería de pruebas que incluye test específicos de CPU, otros que miden el rendimiento general del equipo y otros enfocados a juegos, tanto de tipo sintético como reales, con la simple intención de ver si la frecuencia del procesador es capaz de influir en los FPS producidos. Estos son nuestros test:

Capturas de nuestros test (Aquí no hay ni trampa ni cartón):

i5 6600K@4.400 MHz (IMC@4.3GHz)

  • AIDA 64
  • FUTUREMARK

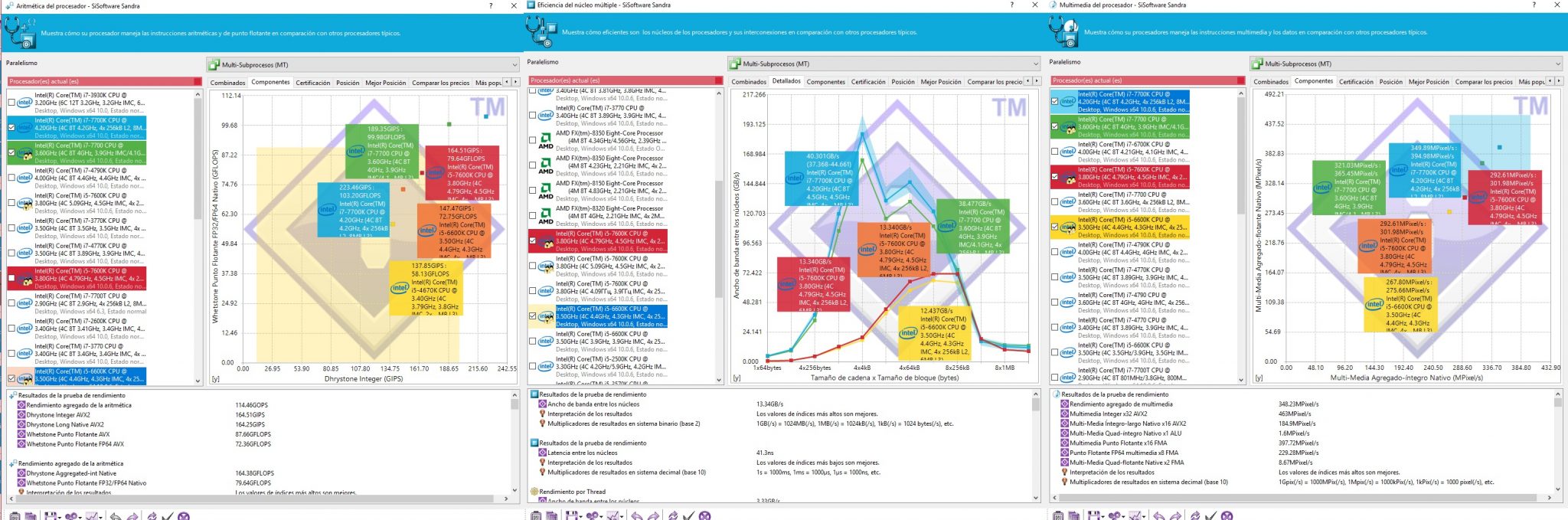

  • SISOFT SANDRA
  • JUEGOS
  • TEST DE PROPÓSITO GENERAL
  • TEST DE RENDERIZADO
  • TEST DE POTENCIA BRUTA ( Y TEMPERATURAS MÁXIMAS)

i5 7600k@4.400 MHz (IMC@4.3GHz)

  • AIDA 64
  • FUTUREMARK
  • SISOFT SANDRA
  • JUEGOS
  • TEST DE PROPÓSITO GENERAL
  • TEST DE RENDERIZADO
  • TEST DE POTENCIA BRUTA

i5 7600k@4.800 MHz (IMC@4.5GHz)

  • AIDA 64
  • FUTUREMARK
  • SISOFT SANDRA
gizcomputer-msi z270 gaming pro carbon

Tanto el i7-7700 como el i5-6600K que aparecen en los gráficos son unidades probadas por nosotros, con la MSI Z270 Gaming M7 y la MSI Z270 Gaming Pro Carbon.

  • JUEGOS
  • TEST DE PROPÓSITO GENERAL
  • TEST DE RENDERIZADO
  • TEST DE POTENCIA BRUTA

i5 7600k@5.100 MHz (IMC@4.5GHz)

  • AIDA 64
  • FUTUREMARK
  • SISOFT SANDRA
  • JUEGOS
  • TEST DE PROPÓSITO GENERAL
  • TEST DE RENDERIZADO
  • TEST DE POTENCIA BRUTA

TABLA RESUMEN DE RESULTADOS

Para que sea más fácil digerir tanta captura de pantalla, os dejamos por aquí una tabla resumen donde comparamos las diferencias entre el i5 6600K y el i5 7600K a igualdad de frecuencia y vemos también los resultados de Kaby Lake con overclock:

Resultados de nuestros test
Aida 64 Extreme v. 5.80.400
i5 6600K@4.4GHz (IMC 4.3 GHz) i5 7600K@4.4GHz (IMC 4.3 GHz) Diferencia % i5 7600K@4.8GHz (IMC 4.5 GHz) i5 7600K@5.1GHz (IMC 4.5 GHz)
Lectura (MB/s) 30.710  30.736  +0,8%  30.592  30.702
Copia (MB/s)  28.385  27.915  -1,65%  27.315  27.170
Escritura (MB/s)  31.660  31.524  -1,2%  31.253  31.260
Latencia (ns)  61.2  60.1  +1,94%  59,2  59.6
CPU Queen  40.661  40.655  -0,01%  44.289  47.104
CPU PHOTOWORXX  19.143  19.058  -0,44%  18.956  19.082
FPU V8  7.149  6.957  -2,68%  7.645  7950
FPU JULIA  36.206  36.222  +0,04%  39.516  41.975
FP64 RAY-TRACE (xRay/s)  3.866  3867  +0,02%  4.209  Fallo
REALBENCH 2.43
(Puntuación general) 123.395 122.652 -0,60%  131.853  141.054
Edición de imagen  207.090  212.274  +2,50%  228.355  251.669
Encodig (codificación de vídeo)  141.539  137.723  -2,69%  149.262  154.749
OpenCL  93.470  96.751  +3,51%  96.751  100.032
Multitarea Pesada  126.260  121.263  -3,95%  130.446  137.794
PASSMARK Performance Test 9
 Rating general  5.537  5.707  +3,07%  5.861  6.072
SiSoftware Sandra 2016.3.22.20
ARITMÉTICA (GOPS)  103,58  102  -1,52%  114,46  122.27
MULTIMEDIA (MPX/S)  318,46  317,14  -0,41%  348,23  Fallo
EFICIENCIA NÚCLEOS (GB/S)  12,44  12,65  +3,15%  13,34  13,27
CPU-Z Bench (configurado para 4 hilos de proceso)
Single Thread
 2.234  2.233  -0,004%  2.435  2587
Multi Thread
 8.708  8.697  -0,12%  9.485  10.086
Cinebench R15
Multinúcleo  730  710  -2.74%  790  826
Luxmark v3.1 Open CL / Modo CPU
LuxBall HDR”(217K triángulos) 1.645 1.650 +0,30% 1.729 1.784
Hotel Lobby”(4973K triángulos)  367  373  +1,63%  380  398
INTEL XTREME TUNING UTILITY
951 Marks 949 Marks -0,21%  1003 Fallo
FutureMark (puntuaciones Totales/gráficas@1644 MHZ)
3DMark Time Spy  5.602/5.929  5.645/6000  +0,76%  5.742/6.031  5.787/6.037
3DMark Fire Strike  15.354/19.721  15.597/20.017  +1,58%  16.031/20100  16.146/19.888
3DMark Sky Diver  30.902/63.762  31.195/65.094  +0.95%  32.390/65.295  Fallo
3DMark 11  17.389/25.873  17.702/26.753  +1.80%  18.290/26.967  Fallo

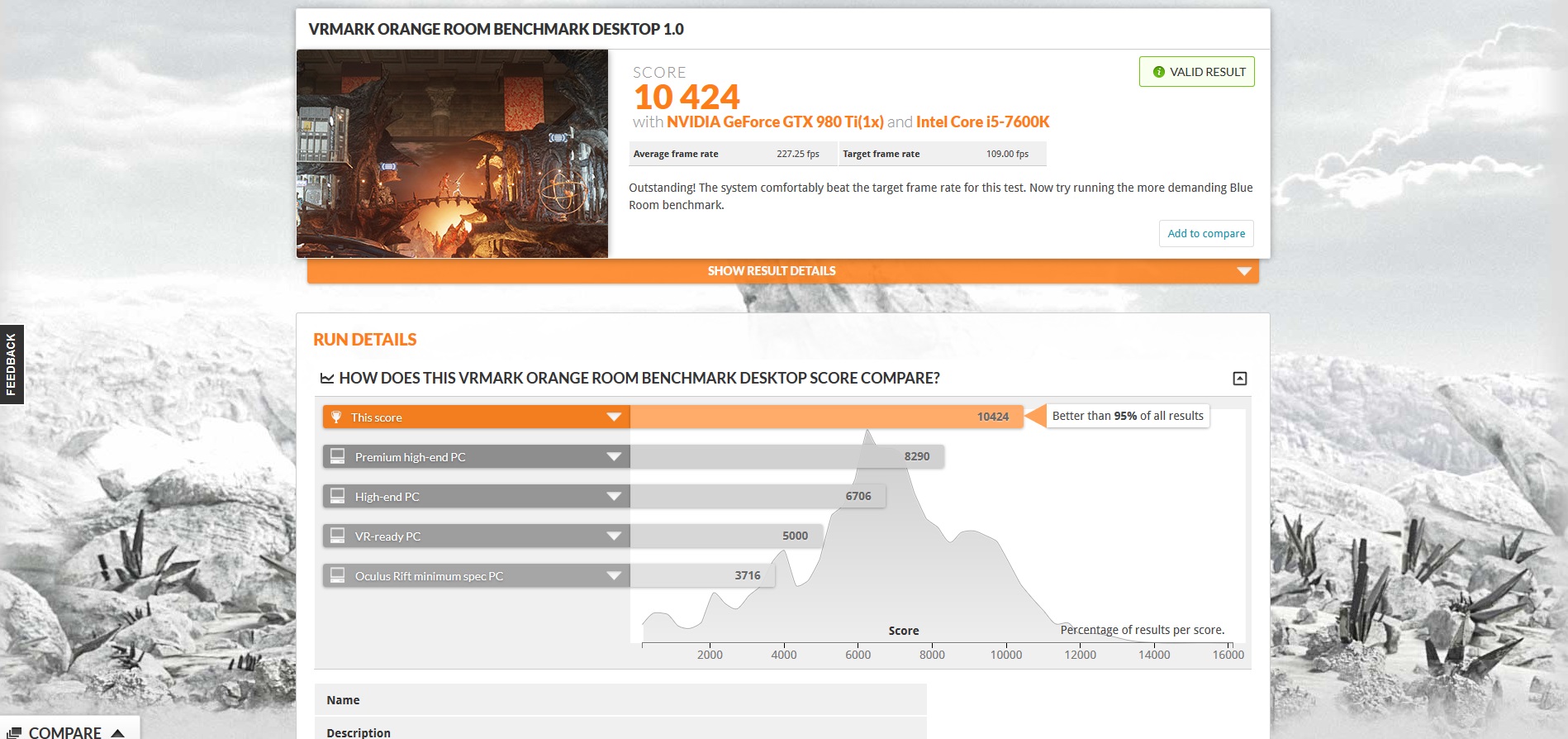

VR MARK (ORANGE)  10.001  10.207  10.424  10.161
PcMark 8 /Test Creativo/Acelerado  8692  8528  -1,88%  8.741  8.802
Super Pi Mod 1.9 WP
1M  8.5 s  8,453 s  +0.55%  7,813s  7,297s
8M  1m 36,687s   1m 36,859s  -0,18%  1m 20,078s   1m 23,610s
wPrime v.210 (4 hilos)
32M  8,021s  8,189s  -2,1%  7,324s  6,737
1024M  252,331s  256,558s  -2,5%  230,841s  211,717
x265 HD Bench v.0.1.4 /(media de los 4 pases)
17,025 fps 16,95 fps -0,44% 18,565 Fallo
Benchmarks sintéticos y de juegos
Resident Evil 6 23.800 23.132  -2.8% 24.572 25.220
Heaven Benchmark 4.0 3.207 3.198 -0,3% 3.206 3.230
Final Fantasy XIV Heavensward 17.504 17.742  +1,36% 18,185 18.350

COMENTARIO DE LOS RESULTADOS DE NUESTRAS PRUEBAS.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

4.8 GHz completamente estables, no está nada mal.

Viendo la tabla de resultados se pueden sacar 3 conclusiones bastante claras. La primera es que Kaby Lake es una nueva plataforma con soporte para mejores memorias y con la posibilidad de dar vida a placas base más completas gracias a las líneas PCIe extras, pero que en lo que se refiere a la eficiencia de la arquitectura en sí, es idéntica a la de Skylake. Es más, ya no sabemos si por una BIOS poco madura o por algún proceso en segundo plano que se nos pasó por alto, pero lo cierto es que a 4.4GHz/4.3GHz (Núcleos /IMC), el i5 7600K pierde en 21 de las 38 pruebas realizadas frente al i5 6600K. A veces es un por una diferencia tan marginal que se puede deber al propio test en sí, pero lo cierto es que la tendencia está ahí y no se puede negar, siendo los ámbitos de los videojuegos y la edición de imágenes los únicos donde Kaby Lake parece mostrar un ligero  mejor desempeño (habría que probar juegos reales, pero eso habría eternizado aún más este artículo).

La segunda conclusión es que la MSI Z270 Gaming Pro Carbon incorpora una circuitería de mucha calidad y que permite alcanzar overclocks tan bestiales como los 5.1 GHz alcanzados, por lo aquellos usuarios con un buen micro y un sistema de refrigeración a la altura disfrutarán como niños ejecutando sus benchmarks favoritos.

La tercera conclusión es que Intel ha apostado todas sus cartas a un pequeño overclock de serie que suele ser de unos 200 MHz respecto al su equivalente Skylake, algo que es positivo en micros bloqueados, pero que hace que los usuarios de micros K se lo piensen dos veces antes de comprar un micro de la serie 7000; y ello por la sencilla razón de que solo para aquel caso de que nos toque un micro con un alto nivel de overclock, tendremos un extra de rendimiento respecto de un buen procesador Skylake. Aquí la cuestión es saber si todos los procesadores Kaby Lake son bestias del overclock como nuestra unidad o si  a nosotros MSI (a través de Intel) nos han mandado una perla negra y a la hora de la verdad el potencial de overclock entre ambas plataformas es similar. Como comprenderéis, estamos ya hablando de información estadística que nosotros no podemos saber, y que solo con el paso del tiempo y visitando algunos foros de nuevos compradores, podremos aclarar.

En este estado de cuentas, y si no tenemos la necesidad urgente de hacernos con algunas de las prestaciones que incluyen las placas de la serie 200, la conclusión es similar a la que os dimos al analizar la MSI Z270 Gaming M7: y es que si ya tenemos una buena placa Z170, la actualización no deja de ser un capricho, pues a la hora de la verdad pocos usuarios instalaran módulos de memoria de 3800-4100 MHz, y muchos menos necesitarán 2 o 3 ranuras M.2, siendo además esto último algo disponible en varias placas Z170. Optane no deja de ser una promesa por ahora, y si llega a ser un estándar, posiblemente tengamos la serie 300 o 400 de Intel en el mercado antes de que eso ocurra, por lo que tampoco podemos decir que sea un criterio decisivo a estas alturas pata cambiar de plataforma.

Conclusiones, disponibilidad y precio de la MSI Z270 Gaming Pro Carbon.

Gizcomputer-MSI Z270 GAMING PRO CARBON-Intel i5 7600K

Una vez analizados los resultados de rendimiento, no queda mucho más que decir acerca de la MSI Z270 Gaming Pro Carbon. Estamos ante una plataforma muy similar al Z170 y que por ahora no aporta nada especialmente decisivo. Aún así, si vamos a actualizar nuestro equipo, ya sea porque vengamos de una plataforma más anticuada o ya sea porque nos queremos dar el capricho de contar con todos los últimos avances, la MSI Z270 Gaming Pro Carbon es una excelente candidata para todos aquellos que busquen una buena placa base en el segmento de los 200 euros. Está muy bien construida, tiene un buen nivel de extras y los que faltan no son especialmente imprescindibles, por lo que merece la pena sacrificarlos y ahorrarnos unos 50/70 euros por el camino respecto de otras placas Z270 más extremas.

La MSI Z270 Gaming Pro Carbon nos gusta porque sigue proporcionando un potencial de almacenamiento increíble y además lo adorna con un sistema de iluminación RGB que quizás no es el más completo del mercado, pero que supera por mucho al encontrado en la Z270 gaming M7, convirtiéndose así en una placa ideal para jugadores deseosos de crear un equipo con una iluminación llamativa. La MSI Z270 Gaming Pro Carbon se ha comportado además de forma más que estable en nuestros test de rendimiento, por lo que si somos aficionados a practicar overclock, también tenemos en la misma una más que digna competidora de otras placas más radicales como las MPOWER y las XPOWER del mismo fabricante. Y es que poder subir un micro hasta los 4.8 GHz de forma estable y con unas temperaturas más que buenas, hace que nos preguntemos para que queremos más fases de alimentación en nuestro día a día. Un producto recomendado, sin duda alguna.

PROS:

  • Excelente construcción y circuiteria.
  • Conectividad USB fuera de serie.
  • Potencial de almacenamiento más que notable.
  • Potencial y facilidades de overclock.
  • Soporte para RAM DDR4 de hasta 3800 MHz.
  • Audio con PCB anti interferencias y chip Realtek ALC1220.
  • Relación calidad/precio.
  • Apta para Skylake y Kaby Lake.
  • Múltiples tecnologías de mejora de la conexión a la red.
  • Apta para sli (x2) y crossfire (x3.)
  • Puertos USB específicos para VR.
  • BIOS muy completa y fácil de manejar.
  • Amplias posibilidades de iluminación interna y con tiras led externas.
  • Steel Armor en puertos PCIe, puertos M.2 y ranuras DDR4.
  • “M.2 Shield” no presente en la competencia.

CONTRAS:

  • No incluye antena WiFi ni Bluetooth.
  • Solo trae un Shield Armor para unidades M.2
  • No tiene salida 4k@60 Hz (HDMI 1.4)
  • ¿No trae tantos extras como la Gaming M7?

9 Puntaje total

Diseño y calidad constructiva
9.3
Alimentación
9
Conectividad
8.5
Capacidad de expansión
9
Ventilación
8.5
Rendimiento del chipset
9.5
Calificación del usuario: 5 (2 votes)

Etiquetas:

Las cookies de este sitio se usan para personalizar el contenido y los anuncios, para ofrecer funciones de medios sociales y para analizar el tráfico. Además, compartimos información sobre el uso que haga del sitio web con nuestros partners de medios sociales, de publicidad y de análisis web. Más información

ACEPTAR
Aviso de cookies
GizComputer
Logo
