AsRock X570 Steel Legend, placa para entusiastas de los nuevos Ryzen

En nuestro repaso de placas AsRock para los nuevos Ryzen toca detenernos en la referencia AsRock X570 Steel Legend. Un modelo que supera a la AsRock X570 Pro4, añadiéndole un aspecto más gaming y ciertos extras que redondean el producto. Os lo contamos.

Diseño y construcción de la AsRock X570 Steel Legend

Dentro del amplio surtido de referencias de Asrock, el modelo X570 Steel Legend destaca por su propuesta de diseño único y de evidente atractivo para el jugador, amante de sistemas llamativos y equipos de alto rendimiento.

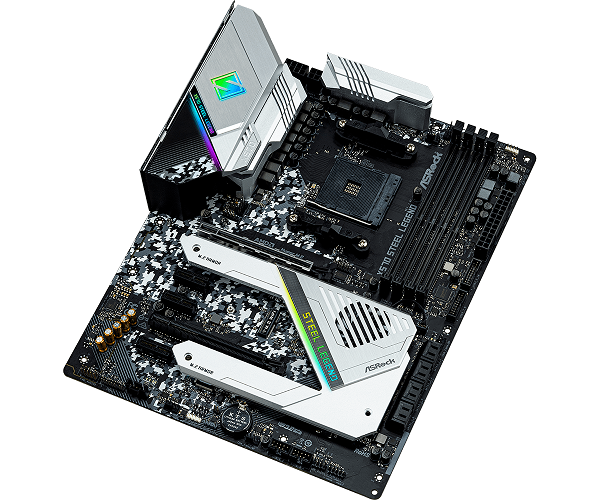

AsRock X570 Steel Legend

La AsRock X570 Steel Legend luce un aspecto impresionante

La impactante placa, de formato ATX, llega con un tamaño 30,5 x 24,4 cm para dar cabida a unas excelentes opciones de expansión para sistemas potentes. Si bien el PCB tiene una base de tono oscuro, el fabricante lo decora con un patrón camuflaje invernal, que aporta un indiscutible atractivo a las partes expuestas. Aunque sin duda lo que más atrae la vista del estilo de la placa son sus inmensos disipadores, que ocupan buena parte de la superficie. El tono plata radiante, y la iluminación que lucen, son el punto focal del diseño de la Steel Legend.

ASRock Super Alloy, sólida como una roca

Esta es una placa creada para los usuarios entusiastas, que exprimen cada posibilidad de sus equipos. Por ello en su construcción el fabricante se ha dejado lo mejor de la casa para darles una base que aguante lo que le quieran echar. Algunas de sus ventajas son:

  • Power Choke 60A Premium: La corriente de saturación es hasta tres veces mejor, dando un mayor y mejor voltaje Vcore a la placa base.
  • Capacitadores Nichicon 12K Negros: Aseguran una duración de al menos 12.000 horas, un 20% más que otras placas de su nivel.
  • Etapa de energía Dr.MOS: Suministra de forma inteligente una corriente más alta, esto propicia un rendimiento superior al sistema y mayor eficiencia térmica.
  • Disipadores en aleación de aluminio XXL de calor: Cubren la máxima superficie, dando protección al MOSFET y el chipset.

Soporte de procesadores y de memoria RAM de la AsRock X570 Steel Legend

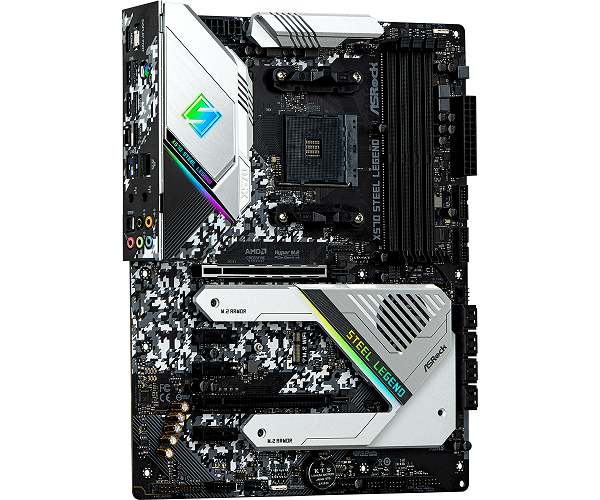

AsRock X570 Steel Legend

AsRock X570 Steel Legend, nacida para el overclock

Como placa de socket AM4 equipada con el flamante chipset X570, es capaz de sacar el mejor rendimiento de los nuevos procesadores AMD Ryzen de serie 3000. Lo que combinado con su diseño de 10 fases de alimentación, y la posibilidad de gestionar memorias DDR4 de 4666+ (OC) MHz, le confiere el aura de ser perfecta para entusiastas del overclock.

Conectividad, audio y expansión de la AsRock X570 Steel Legend

Las posibilidades de la AsRock X570 Steel Legend son realmente impresionantes. De ella se pueden destacar sus puertos USB 3.2 Gen 2. Pero lo que la hace única son las ranuras PCIe 4.0. Hasta cinco de ellas incluye la placa.

También destacan sus exclusivos sockets Hyper M.2, y el impresionante sistema de audio que integra, cuya base es el chip Realtek ALC 1220, que emplea capacitadores de audio Nichicon.

Especificaciones técnicas de la placa AsRock X570 Steel Legend

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base AsRock X570 Steel Legend:

AsRock X570 Steel Legend
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatiblesSoporta Procesadores AMD Ryzen™ 2000 y 3000 Series
SocketAM4
Formato
  • ATX
  • 12.0-in x 9.6-in / 30,5 cm x 24,4 cm
CHIPSET
ModeloAMD X570
Interfaz de almacenamiento
  • 8 x conectores SATA3 de 6.0 Gb/s, Soporta RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y Hot Plug
  • 1 x Hyper Socket M.2 (M2_1), soporta módulo M.2 PCIe M Key type 2230/2242/2260/2280 hasta Gen4x4 (64 Gb/s) (con Matisse) o Gen3x4 (32 Gb/s) (con Pinnacle Ridge y Picasso)
  • 1 x Hyper Socket M.2 (M2_2), soporta módulo tipo M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s y módulo M.2 PCIe hasta Gen4x4 (64 Gb/s)
SOPORTE DE MEMORIA RAM
Tipo de memoria/frecuencia máxima (oficial)AMD Ryzen (Matisse)

  • Admiten DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered

AMD Ryzen (Pinnacle Ridge)

  • Admiten DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered

AMD Ryzen (Picasso)

  • Admiten DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered
Cantidad máxima admitida
  • 4 x DDR4 ranuras DIMM
  • Máxima capacidad de memoria del sistema: 128 GB
ArquitecturaTecnología de memoria Dual Channel DDR4
OtrosRanuras DIMM con contactos 15μ Oro
CONECTORES
Internos
  • Cabecera SPI TPM
  • LED de alimentación y header de altavóz
  • Cabecera Ventilador LED AMD
  • Encabezado RGB LED
  • Encabezado LED direccionable
  • Conector ventilador Procesador (4-pin)
  • Conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)
  • 4 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)
  • Conector alimentación 24 pin ATX
  • Conector alimentación 8 pin 12V
  • Cabecera USB ventilador AMD LED
  • Conector alimentación 4 pin 12V
  • Panel frontal audio (Conector de audio de 15μ Oro)
  • Conector Thunderbolt™ AIC (5-pin) (Solo admite ASRock Thunderbolt ™ 3 AIC Card R2.0)
  • 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
  • 2 x cabezales USB 3.2 Gen1 (soporta 4 puertos USB 3.2 Gen1) (Soporta Protección ESD)
Externos
  • 2 x Puertos de antena (en el panel de protección de E/S)
  • Puerto PS/2 Teclado/Ratón
  • HDMI
  • DisplayPort 1.2
  • Salida Óptico SPDIF
  • Puerto USB 3.2 Gen2 Type-A (10 Gb/s) (Soporta Protección ESD)
  • Puerto USB 3.2 Gen2 Type-C (10 Gb/s) (Soporta Protección ESD)
  • 6 x puertos USB 3.2 Gen1 (Soporta Protección ESD)*
  • Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  • Conectores HD Audio: Altavoz posterior / Central / Bajo / entrada de línea / Altavoz Delantero / Micrófono (Audio Jack de Oro)
AUDIO
Especificaciones
  • Audio 7.1 CH HD con protección de contenido (Códec de audio Realtek ALC1220)
  • Soporta audio Premium Blu-ray
  • Protección contra sobretensiones
  • Soporta Purity Sound™ 4
  • Capacitadores finos de Audio Nichicon Serie oro
  • Amplificador de auriculares NE5532 premium para conector de audio del panel frontal (soporta auriculares de hasta 600 Ohms)
  • Pure Power-In
  • Tecnología Direct Drive
  • PCB blindada de aislamiento
  • Detección de impedancia en el puerto de salida posterior
  • Capas de PCB individuales para el canal de audio I/D
  • Audio Jack de Oro
  • Conector de audio de 15μ Oro
CONECTIVIDAD
LAN
  • Gigabit LAN 10/100/1000 Mb/s
  • GigaLAN Intel® I211AT
  • Soporta:
    • Wake-On-LAN
    • Protección Lightning/ESD
    • Ethernet 802.3az eficiente energéticamente
    • PXE
ZÓCALOS DE EXPANSIÓN
Ranuras
  • 2 x PCI Express 4.0 x16
  • 3 x PCI Express 4.0 x1
    • Compatible con AMD Quad CrossFireX™ y CrossFireX™
  • 1 x Socket M.2 (Key E), soporta módulo WiFi/BT tipo 2230

Contactos 15μ Gold en Slot VGA PCIe (PCIE1)

GRÁFICOS
Especificaciones
  • Gráficos AMD Radeon™ Vega Series integrados en APU de la serie Ryzen
  • DirectX 12, Pixel Shader 5.0
  • Memoria compartida por defecto 2GB. La memoria compartida máxima soporta hasta 16 GB
  • Salida Dual graphics: soporta puertos HDMI y DisplayPort 1.2 por controladores de pantalla independientes
  • Soporta HDMI 2.0 con máxima resolución hasta 4K x 2K (4096×2160) @ 60Hz
  • Soporta DisplayPort 1.2 con máxima resolución hasta 4K x 2K (4096×2160) @ 60Hz
  • Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (High Bit Rate Audio) con HDMI 2.0 (Se necesita compatibilidad con monitor HDMI)
  • Soporta HDR (alto rango dinámico) con HDMI 2.0
  • Soporta HDCP 2.2 con puertos HDMI 2.0 y DisplayPort 1.2
  • 4K Ultra HD (UHD) con puertos HDMI 2.0 y DisplayPort 1.2
  • Soporta Microsoft® PlayReady
Otros
Bios
  • 256Mb AMI UEFI Legal BIOS con soporte GUI
  • Soporta “Plug y Play”
  • Activación compatible con ACPI 5.1
  • Soporta jumperfree
  • Soporta SMBIOS 2.3
  • CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP multi-ajuste de voltaje
Monitorización del hardware
  • Ventilador Tacómetro: CPU, CPU / bomba de agua, Chasis, ventilador bomba de agua Chasis
  • Sensor de Temperatura: CPU, CPU / bomba de agua, Chasis, ventilador bomba de agua Chasis
  • Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU / bomba de agua, Chasis, ventilador bomba de agua Chasis
  • Ventilador con Control de velocidad múltiple: CPU, CPU / bomba de agua, Chasis, ventilador bomba de agua Chasis
  • Control de voltaje: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP
Software y UEFISoftware

  • ASRock Polychrome SYNC
  • ASRock XFast LAN

UEFI

  • UEFI ASRock Full HD
  • ASRock Instant Flash
Características especiales
  • ASRock Super Alloy
    • Disipador de calor de aleación de Aluminio XXL
    • Power Choke 60A Premium
    • 50A Dr.MOS
    • Memory Alloy Choke Premium (Reduce un 70% las pérdidas en el núcleo en comparación con iron powder choke)
    • Capacitadores Combo (Capacitadores Nichicon 12K Negros)
    • Capacitadores Nichicon 12K Negros (Capacitadores 100% fabricados en Japón con polímeros conductivos de alta calidad)
    • E/S Armor
    • PCB Negro mate
    • Alta densidad Tejido de vidrio PCB
    • PCB 2oz Cobre
  • Ranura de acero ASRock Gen4
  • ASRock:
    • Full Coverage M.2 Heatsink
    • Hyper M.2 (PCIe Gen4x4 & SATA3)
    • Ultra Poder USB
    • Mensaje de estado Checker (PSC)
    • Full Spike Protection (para todos los puertos USB, Audio, LAN)
    • Live Update & APP Shop
Accesorios
  • Guía de instalación rápida, CD de Soporte, Placa entrada/salida
  • 4 x cables de datos SATA
  • 3 x Tornillos para Sockets M.2
  • 2 x Separadores para tomas M.2

Conclusiones, disponibilidad y precio de la AsRock X570 Steel Legend

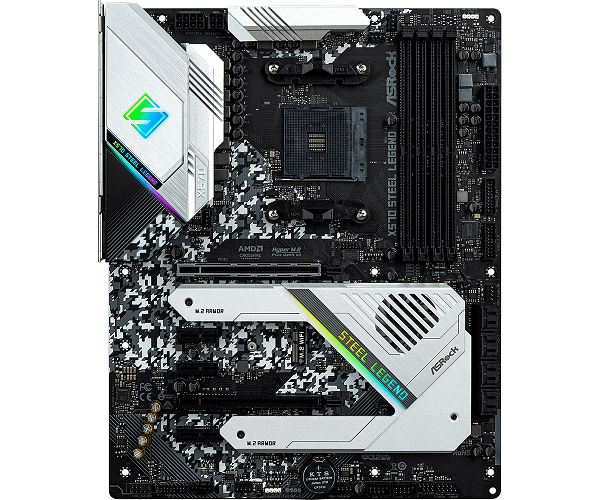

AsRock X570 Steel Legend

AsRock X570 Steel Legend, una placa base fuera de serie

La estupenda AsRock X570 Steel Legend desde luego no defrauda. Su elevado coste queda reflejado en cada pulgada de la placa, y en las extraordinarias posibilidades que ofrece al usuario avanzado.

PROS:
  • Soporta los nuevos Ryzen serie 3000.
  • Nuevo chipset de AMD.
  • Gran calidad de componentes.
  • Buenas tecnologías de protección.
  • Control de iluminación.
  • Diseño muy atractivo para el gaming.
  • Multitud de zócalos de expansión.

CONTRAS:
  • Sin conectividad WI-FI.
  • Precio.

9.2 Puntaje total

Diseño y calidad constructiva
9.5
Alimentación
9.5
Conectividad
8.5
Capacidad de expansión
9.5
Ventilación
8.5
Rendimiento del chipset
9.5
