Gigabyte GA-B150M-D3H: una rareza en formato Micro ATX.

Hoy en Gizcomputer os queremos hablar de la Gigabyte GA-B150M-D3H, una de las placas más interesantes que podemos encontrar para montar un equipo de reducidas dimensiones sin renunciar a casi ninguna de las características de placas ATX bastante más caras.

Diseño y construcción de la Gigabyte GA-B150M-D3H.

gigabyte-ga-b150m-d3h-1

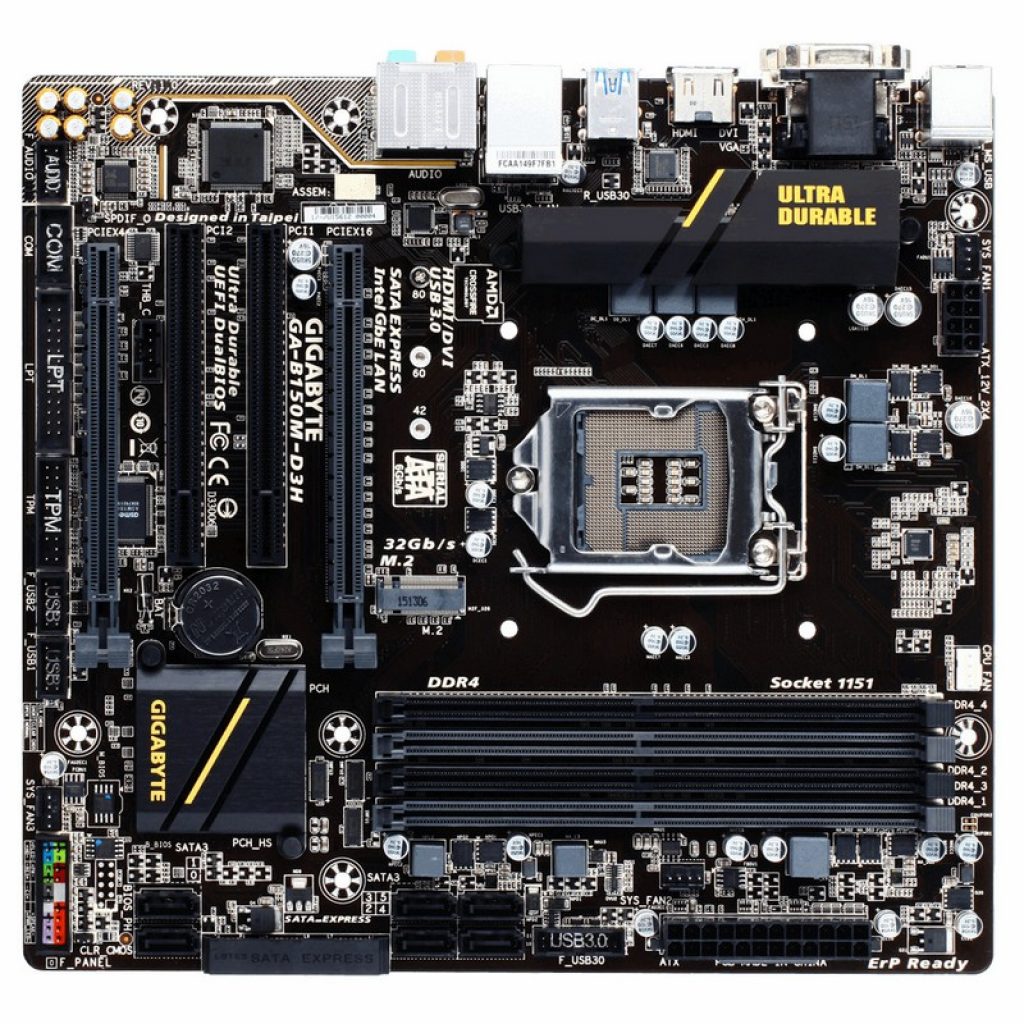

Esta placa base llega en formato Micro ATX y se diferencia de otras propuestas similares por algunos rasgos poco comunes para este tamaño y rango de precios como es la presencia de 4 ranuras para memoria RAM y la presencia de un pequeño disipador para parte de la circuiteria de alimentación.

Y si nos fijamos en la circuiteria y calidad de la Gigabyte GA-B150M-D3H en general nos encontramos con un VRM de 5 fases para el procesador y 1 para la memoria, encontrando chokes sólidos (no es especifica si son de ferrita o no), capacitores japoneses y un socket con pines de oro de 15 micrones, encuadrados todos ellos dentro de lo que el fabricante llama Ultra Durable, su marca de calidad y que nos asegura una buena durabilidad de los componentes.

Otros rasgos interesantes de esta placa pasan por integrar 3  conectores de 4 pines para ventiladores (un número que no se suele ver en placas de este formato, además del básico para el disipador de la CPU) y una sistema de doble BIOS, por si la primera se corrompe por cualquier problema de hardware o de software.

Soporte de procesadores y de memoria RAM.

La Gigabyte GA-B150M-D3H cuenta con el chipset B150, y que se encuentra dentro de los chipset de Intel enfocados a negocios, con un soporte para PCIe, SATA y USB a medio camino entre el H110 y el H170. Para que podáis comparar os dejamos un par de cuadros con los chipsets para consumidores y los enfocados a negocios, los cuales cuentan con características como “Intel Small Business Advantage“.

Por lo demás, tenemos soporte para cualquier procesador Skylake bajo socket 1151 y para memoria RAM DDR4 de 2133 MHz en doble canal.

Conectividad, audio y expansión de la Gigabyte B150M-D3H.

gigabyte-ga-b150m-d3h-1Gracias al B150, contamos con 6 puertos SATA (2 mas que en el H110), pero lo que es más interesante es que Gigabyte ha aprovechado las líneas PCIe del chipset para colocar tanto un puerto SATA Express como un puerto M.2 compatible con PCIE NVMe 3.0 a velocidad x4 con un ancho de banda de 32Gb/s, por lo que podremos instalar un sistema de almacenamiento muy rápido y completo a la vez.

El sistema de sonido cuenta con PCB aislado y condensadores japoneses de alta calidad, lo que asegura un buen sonido, dentro de las limitaciones del Realtek ALC892, que nos ofrece hasta 7.1 canales de sonido con 95dB SNR, 24-bit y 192 kHz.

Por lo demás contamos con un buen soporte USB, con hasta 6 puertos disponibles para chasis (2 de ellos 3.0) y otros 6 en el panel trasero (4 de ellos 3.0), pero lo que destaca sobre otras placas Micro-ATX es la posibilidad de instalar dos gráficas AMD en crosffire, pero teniendo en cuenta que la segunda funcionará a 4x 3.0, lo que debería no crear cuello de botella a casi ninguna gráfica, al ser equivalente a un puerto Gen 2 8x.

A continuación, una tabla con todos los detalles técnicos:

Gigabyte GA-B150M-D3H
Procesadores compatibles y formato
Procesadores compatibles
  1. Soporte para procesadores Intel i7 , i5, i3, Pentium, Celeron con socket LGA1151.
Formato Micro ATX Factor de forma; 24.4cm x 22.5cm
Chipset
Modelo Intel B150 Express Chipset
Interfaz de almacenamiento
  • 1 x M.2 Socket 3
  • 1 x SATA express
  • 6 x conectores SATA de 6 Gb / s
Puertos USB
  • 6 x puertos USB 3.0 / 2.0 (4 puertos en el panel trasero, 2 puertos disponibles a través del conector USB interno)
  • 6 x 2,0 / 1.1 puertos USB (2 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)
  • 4 tomas x DDR4 DIMM que admiten hasta 64 GB de memoria del sistema
  • Arquitectura de memoria de doble canal
  • Soporte para DDR4 módulos de memoria 2133 MHz
  • Soporte para módulos de memoria ECC UDIMM 1Rx8 / 2Rx8 (operar en modo no-ECC)
  • Soporte para módulos de memoria no ECC UDIMM 1Rx8 / 2Rx8
Conectividad
Interna
  • Conector de alimentación principal 1 x 24-pin ATX
  • Conector de alimentación 1 x 8-pin ATX 12V
  • 1 x M.2 Socket 3 conector
  • Conector 1 x SATA expreso
  • 6 x conectores SATA de 6 Gb / s
  • Cabezal de ventilador 1 x CPU
  • 3 x conectores de ventilador del sistema
  • 1 x conector para el panel frontal
  • 1 x conector para audio del panel frontal
  • 1 x S / PDIF cabecera
  • USB cabecera 1 x 3,0 / 2,0
  • 2 x USB 2.0 / 1.1 encabezados
  • 1 x Trusted Platform Module (TPM) cabecea
  • Conector de tarjeta complementaria de 1 x Thunderbolt
  • 1 x conector para puerto serie
  • 1 x cabecera de puerto paralelo
  • 1 x  jumper borrado de BIOS

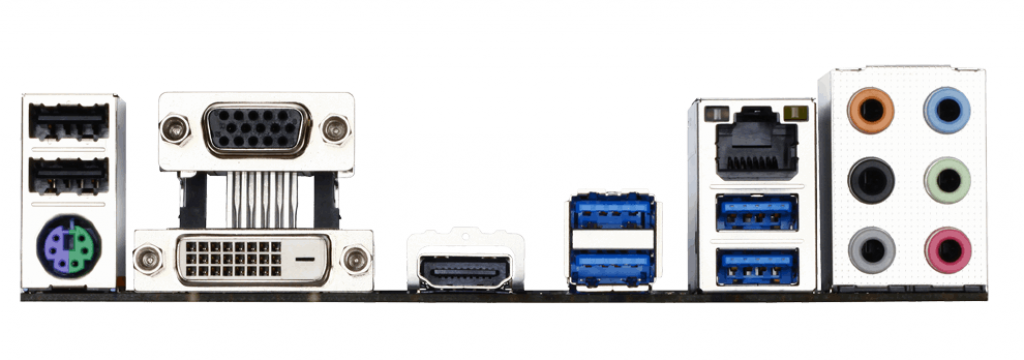

Externa
  • 1 x teclado PS / 2 / puerto de ratón
  • 1 x puerto D-Sub
  • Puerto 1 x DVI-D
  • 1 x puerto HDMI
  • 4 x puertos USB 3.0 / 2.0
  • 2 x puertos USB 2.0 / 1.1
  • 1 x puerto RJ-45
  • 6 x conectores de audio (Salida de altavoz central / subwoofer, Rear Speaker Out, Side Speaker Out, Line, salida de línea, entrada de micrófono)
Audio
Audio
  • Realtek  codec ALC892
  • Audio de Alta Definición
  • 2/4 / 5.1 / 7.1 canales
  • Apoyo a la salida S / PDIF
LAN
LAN
  • Intel de chip GbE LAN (10/100/1000 Mbit)
Zócalos de Expansión
  • 1 x PCI Express x16, funcionando a x16 (PCIEX16)
    * Para un rendimiento óptimo, si sólo una tarjeta gráfica PCI Express se va a instalar, asegúrese de instalarlo en la ranura PCIEX16.
  • 1 x PCI Express x16, funcionando a x4 (PCIex4)
    (Todas las ranuras PCI Express se ajustan a PCI Express estándar 3.0.)
  • Soporte para la tecnología 2-Way AMD CrossFire
  • 2 x ranuras PCI
VGA
  • 1 x D-Sub de puerto, el apoyo a una resolución máxima de 1920×1200 @ 60 Hz
  • Puerto DVI-D 1 x, el apoyo a una resolución máxima de 1920×1200 @ 60 Hz
    * El puerto DVI-D no soporta conexión D-Sub por adaptador.
  • 1 x puerto HDMI, que soporta una resolución máxima de 4096×2160 @ 24 Hz
    * La compatibilidad con HDMI versión 1.4.
  • Soporte para hasta 3 pantallas a la vez
  • Máxima memoria compartida de 512 MB
OTROS
Características especiales
  • App Center
  • 3D OSD BIOS
  • AutoGreen
  • Nube estación
  • EasyTune
  • Fácil RAID
  • Fast Boot
  • TimeLock
  • Smart Backup
  • System Information Viewer
  • USB Blocker
  • Soporte para Q-Flash
  • Soporte para Smart Switch
  • Soporte para Xpress Install
BIOS
  • 2 x 128 Mbit flash
  • El uso de licencia BIOS AMI UEFI
  • Apoyo a DualBIOS ™
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Sistemas operativos soportados
Windows 10 (64-bit)
Windows 8.1 (64-bit)
Windows 7 (64-bit/32-bit) Consultar este enlace.

Conclusiones, disponibilidad y precio de la Gigabyte GA-B150M-D3H.

La Gigabyte B150M-D3H es una placa que por menos de 100 euros nos ofrece casi lo mismo que cualquier placa ATX de gama más alta, y lo hace sin descuidar ni la calidad de fabricación ni un diseño bastante bonito. Contamos con un buen sistema de almacenamiento con M.2 bajo PCIe, posibilidad de instalar dos gráficas y un sonido de bastante calidad, por lo que a menos que queramos exprimir un procesador K (desbloqueado) a base de overclock, nos parece una de las placas más interesantes del mercado. Una compra recomendada, a menos que deseéis crear un equipo gaming de muy alto nivel, en cuyo caso os recomendamos leer nuestro artículo de la MSI Z270 Gaming M7.

PROS:

  • Buena construcción y circuiteria.
  • 4 ranuras para RAM en Micro ATX.
  • Soporte para unidad M.2 bajo PCIe NVMe Gen 3 x4.
  • Soporte para SATA Express.
  • Audio con PCB separado anti interferencias y condensadores japoneses.
  • Relación calidad/precio.
  • Apta para Skylake.
  • Mas puertos SATA que las placas con H110.
  • Posibilidad de Crossfire.
  • 3 conectores para ventilador de chasis de 4 pines.

CONTRAS:

  • Con soporte para SLI habría sido perfecta.
  • Los conectores SATA miran hacia arriba.
  • Habría sido más interesante una salida DisplayPort antes que una VGA.

8 Puntaje total

Diseño y calidad constructiva
8.5
Alimentación
7.5
Conectividad
8
Capacidad de expansión
8.25
Ventilación (conectores de 3 o 4 pines)
8
Rendimiento del chipset
7.5
Calificación del usuario: 4 (2 votes)
