Asus H110M-A/M.2: una placa muy completa de bajo coste.

Para todo aquel que busque una placa base de buena calidad que le permita cierto margen de ampliación, soporte para  algunas de las últimas tecnologías, una buena calidad constructiva y un precio ajustado que le permita ser el corazón de un nuevo sistema de precio contenido, los taiwaneses de Asus, cuyo convertible más potente hemos tenido oportunidad de analizar hace unos días (Asus Transformer 3 Pro), han diseñado una placa como la Asus H110M-A/M.2, una propuesta que sorprende por su relación calidad/precio y que podremos usar para montar un equipo bastante potente, siempre que no tengamos la palabra overclock en la cabeza.

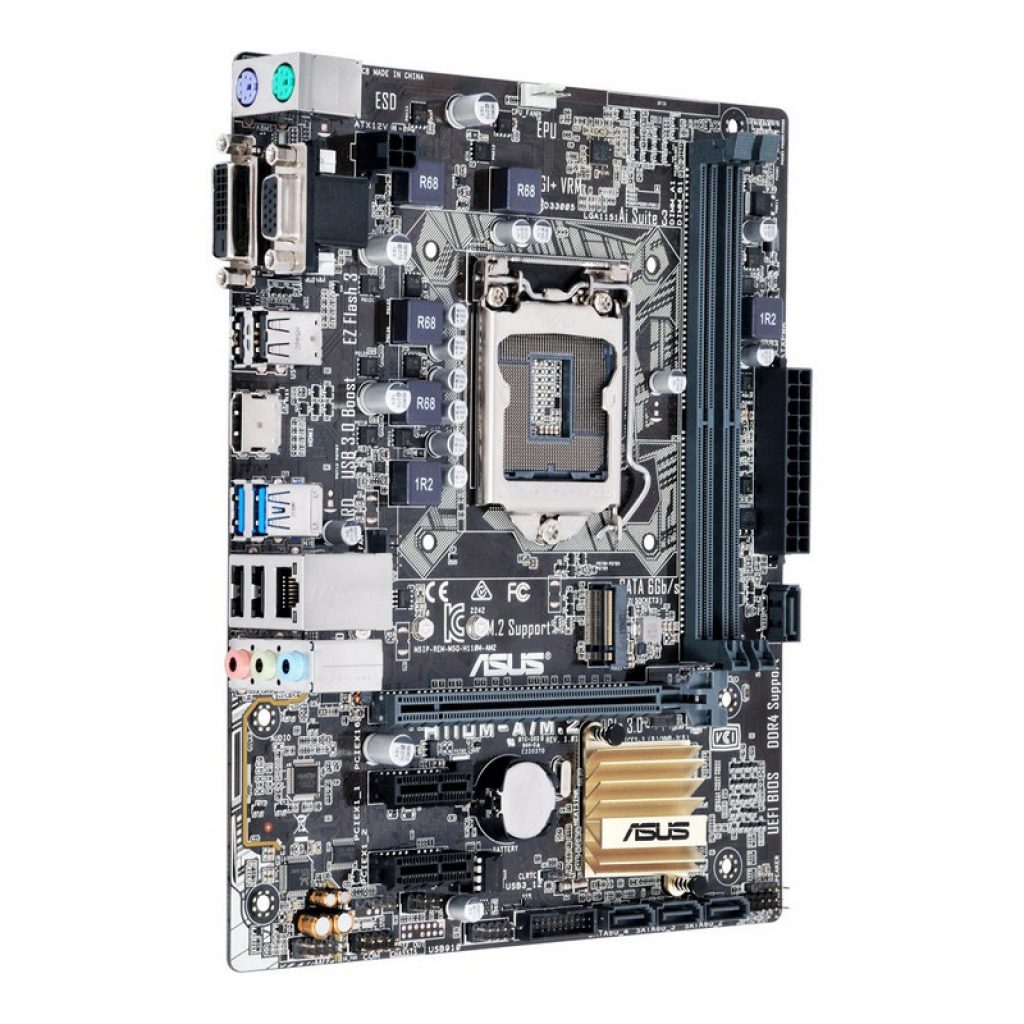

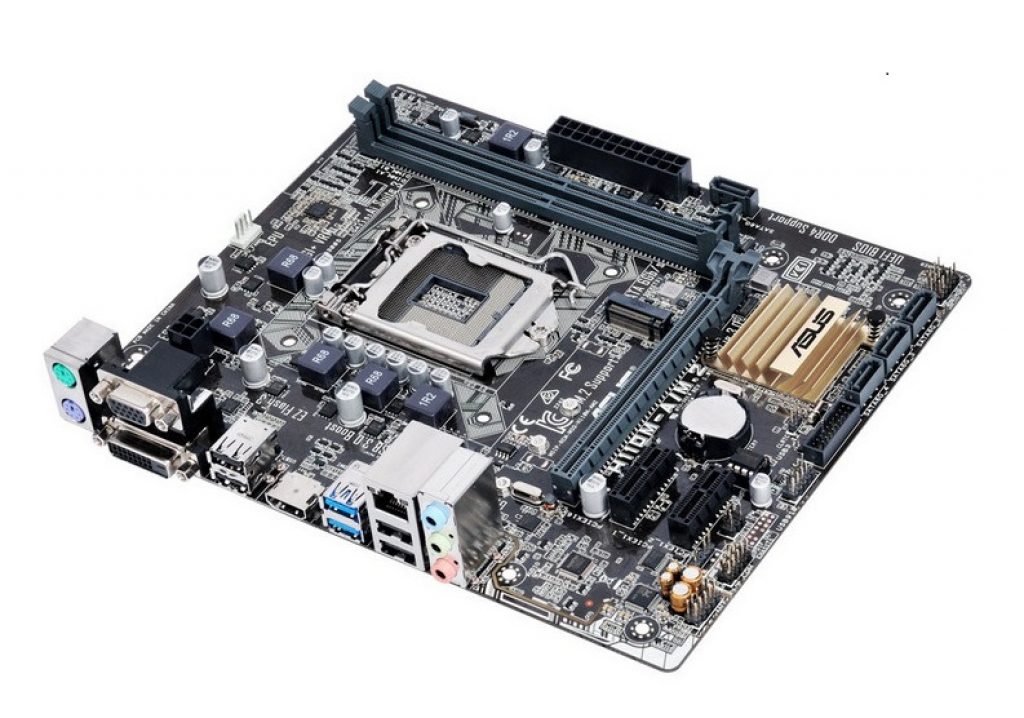

Diseño y construcción de la Asus H110M-A/M.2.

Asus H110M-A/M.2

Una placa bien construida y con un diseño bonito por poco dinero, ¿que más se puede pedir?

Al igual que en el caso de la Gigabyte GA-H110M-S2H, nos encontramos con una placa en formato Micro ATX, por lo que es una gran opción para equipos compactos o de salón donde se requiera ocupar poco espacio, aunque siempre podemos montarla en cualquier caja ATX del mercado y disponer un entorno muy espacioso para montar el resto de componentes de nuestro equipo.

El PCB de la Asus H110M-A/M.2 es de color marrón oscuro (o negro) y como dato curioso, los ingenieros de Asus han diseñado la circuiteria alrededor del socket de tal manera que resalta sobre el PCB con formas irregulares que le aportan un toque algo futurista a la placa.

Como suele ser habitual en modelos de esta gama, no contaros con disipadores específicos para la zona de alimentación, donde los chokes, los mosfets (perfil alto y bajo) y los capacitores  quedan al aire, dejando a la vista un sistema de alimentación compuesto por 5 fases que añade una fase más para la memoria RAM del sistema. Aunque un disipador es recomendable siempre para alargar la vida del VRM, el hecho de estar destinada esta placa a procesadores Skylake no desbloqueados (no K) y no ser por lo tanto una placa apta para overclock por las limitaciones del chipset utilizado, tampoco se hace tan necesario el mismo, aunque si que es recomendable tener una caja bien ventilada.

La calidad constructiva de la placa es bastante buena a priori, y como suele ser habitual en estos tiempos, tanto los capacitores como los chokes son sólidos y de fabricación japonesa, siendo el VRM completamente digital (DIGI+ VRM) y contando con un chip dedicado EPU tan propio de Asus y destinado a controlar la eficiencia y el consumo de la placa y el procesador.

Asus presume en su web de haber integrado además sistemas  específicos como LANGuard, que protege el puerto de conexión de descargas eléctricas y picos de tensión, protección ante sobrevoltaje y cortocircuitos en los puertos traseros y en las ranuras para la memoria RAM y uso de acero inoxidable en los puertos traseros para evitar la corrosión.

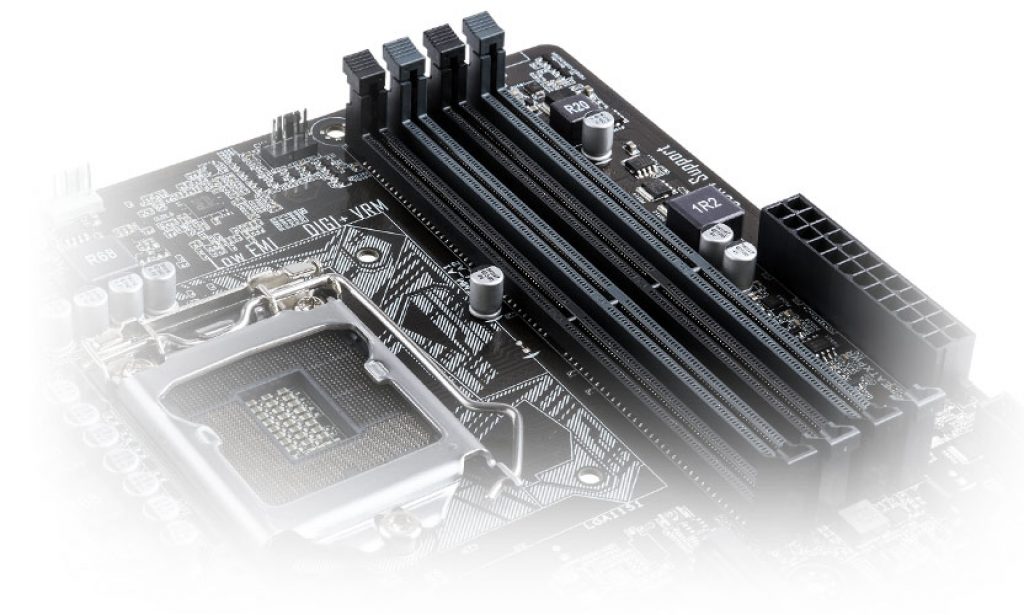

Soporte de procesadores y de memoria RAM.

Asus H110M-A/M.2

Memoria DDR4, puertos SATA3 y M.2 por menos de 100 euros.

Las limitaciones las pone aquí el chipset utilizado, que como se intuye por el nombre de la placa es un Intel H110 y nos permite instalar cualquier procesador Skylake que use el socket 1151, aunque en el caso de los micros K, estaríamos desaprovechando su potencial, por lo que lo más normal es usar procesadores bloqueados.

Al ser una placa Micro-ATX, contamos solo con dos ranuras de memoria RAM, que aunque admiten módulos XMP, nos veremos limitados a la velocidad estándar de 2133 MHz de tipo DDR4, algo a tener en cuenta antes de gastar más dinero en módulos de mayor frecuencia.

Por lo que reportan algunos usuarios, es recomendable estudiar bien el disipador que vamos a utilizar, ya que la cercanía del socket a las ranuras de RAM hace recomendable instalar disipadores con cierta altura e instalar la memoria antes que el disipador. Otra buena opción sería instalar una refrigeración líquida de bajo coste que eliminaría el problema de un plumazo.

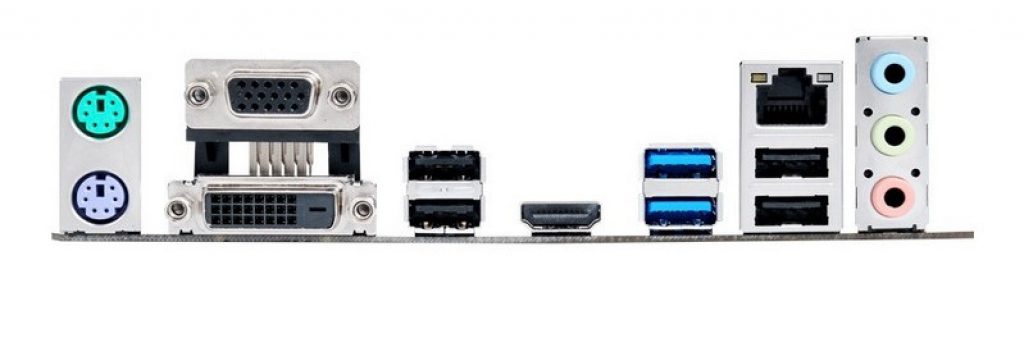

Conectividad, audio, posibilidades de expansión y almacenamiento.

Asus H110M-A/M.2

VGA, DVI Y HDMI, podremos conectar casi cualquier monitor.

Aquí se repite de forma prácticamente calcada el patrón encontrado en la Gigabyte GA-H110M-S2H, donde contamos con 4 puertos USB 2.0, otros 2 puertos 3.0, soporta para conexiones antiguas VGA y DVI pero también para HDMI. No faltan a la cita dos puertos PS2 para ratón y teclado, que revelan la intención de la Asus H110M-A/M.2 de sustituir a nuestra antigua placa y permitirnos reciclar nuestros viejos periféricos. Por último contamos con 3 salidas analógicas de audio que junto a las dos frontales nos permiten montar sistemas 7.1.

El audio es algo que ha mejorado mucho en las placas de bajo coste, y aunque contamos con un chip de prestaciones moderadas como el Realtek ALC887, el sistema está bastante cuidado con PCB separado del resto de la placa, iluminación LED, capas de PCB independientes para cada canal y condensadores japoneses de alta calidad para conseguir una buena calidad de sonido.

Si queremos instalar una gráfica dedicada para jugar sin contemplaciones, podremos hacerlo gracias al puerto PCIE 3.0 X16, pero sin posibilidad de SLI o Crossfire. También podremos instalar tarjetas adicionales en las dos ranuras PCI Express 2.0 x1.

Aunque solo contamos con cuarto puertos SATA 6.0 Gb/s, (suficientes para la mayoría de usuarios), Asus sorprende incluyendo en una placa low cost un puerto M.2 que nos permite conectar una quinta unidad y que en contra de lo esperado, admite unidades que trabajen bajo PCI Express 2.0 (x4) y NVMe con un ancho de banda máximo de 20Gb/s; todo un punto a favor de esta pequeña placa, ya que nos permite tener una unidad de sistema realmente rápida.

Especificaciones técnicas al detalle.

A continuación, un cuadro resumen con todas los detalles de la placa organizados por categorías:

Asus H110M-A/M.2
Procesadores compatibles y formato
Procesadores compatibles Soporta socket LGA1151 para procesadores de 6th Generación Intel Core i7 / i5 / i3 / Pentium / Celeron /soporta 14nm CPU
Formato
uATX (Micro-ATX) 8.9”x 7.3” (22.6cm x 18.5cm)
Chipset
Modelo Intel H110 Chipset
Interfaz de almacenamiento
  • 1 x 20Gb/s M.2 Socket 3 with M Key, tamaños de 2242/2260/2280 (PCIE y SATA mode)*
  • 4 x Serial ATA 6.0 Gb/s connectors (gris)
    ƒ Soporte para PCIe 3.0 x4 y SATA 6Gb/s
  • Cuando una unidad M.2 está instalada, comparte el ancho de banda con el puerto SATA6G_1.
Puertos USB
  • Intel® H110 Chipset – soporta ASUS USB 3.0 Boost
  • 4 x puertos USB 3.0/2.0 (2 puertos internos para chasis, 2 puertos en el panel trasero)
  • 6 x puertos USB 2.0/1.1 (2 puertos internos para chasis, 4 puertos en el panel trasero)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)
  • 2 x DIMM, max. 32GB, DDR4 2133 MHz, non-ECC, un-buffered.
  • Arquitectura de memoria Dual channel.
  • Consultar www.asus.com para lista de vendedores y modelos certificados (QVL)
  • Por limitaciones del chipset los módulos XPM funcionaran como máximo a 2133 MHz.
Cantidad máxima admitida 32GB
Arquitectura Dual Channel (Doble canal)
Soporte memoria registrada
  • Soporta memoria ECC/ non-ECC un-buffered.
  • Soporta Intel Extreme Memory Profile (XMP)
Conectividad
Interna
1 x USB 3.0/2.0 (2 puertos USB 3.0/2.0)
1 x USB 2.0/1.1 ( 2 puertos USB 2.0/1.1)
4 x SATA 6.0Gb/s
1 x 4-pin CPU Fan
1 x 4-pin Chassis Fan
1 x Front panel audio
1 x S/PDIF Out
1 x COM header
1 x 24-pin EATX Power
1 x 4-pin ATX 12V Power
1 x System Panel
Externa
1 x PS/2 keyboard (morado)
1 x PS/2 mouse (verde)
2 x USB 3.0/2.0
4 x USB 2.0/1.1
1 x HDMI
1 x DVI
1 x D-Sub
1 x LAN (RJ-45)
3 x Audio jacks support 8-channel audio output*
* Use a chassis with HD audio module in the front panel to support a 8-channel audio output.
Audio
Audio
Realtek ALC887 8-channel High Definition Audio CODEC
Gaming Audio:
– LED-illuminated design: Brighten up your build with the gorgeous illuminated audio trace path
– Audio Shielding: Ensures precision analog/digital separation and greatly reduces multi-lateral interference
– Dedicated audio PCB layers: Separate layers for left and right tracks ensure both channels deliver consistent, equal quality
– Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
LAN
LAN
  • Intel® I219V Gigabit LAN con soporte para LANGuardIntel
Zócalos de Expansión
1 x PCI Express 3.0/2.0 x16 slot (@ x16)
2 x PCI Express 2.0 x1 slots
VGA
Soporte para gráficos integrados Intel HD
Soporte para salidas Multi-VGA: HDMI / DVI-D / D-Sub port
– Resolución máxima HDMI: 4096 x 2160 @24Hz / 2560 x 1600 @60Hz
– Resolución máxima DVI-D: 1920 x 1200 @60Hz
– Resolución máxima D-Sub: 1920 x 1200 @60Hz
– Soporta Intel InTru 3D/Quick Sync Video/Clear Video HD Technology/Insider
– Máxima memoria compartida: 1024MB
OTROS
Características especiales
ASUS 5X PROTECTION II
– ASUS LANGuard – Protects against LAN surges, lightning strikes discharges!
– ASUS ESD Guards – Enhanced ESD protection
– ASUS DIGI+ VRM – 5 Phase digital power design
– ASUS DRAM Overcurrent Protection: Enhanced DRAM overcurrent protection
– ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
Superb Performance
– ASUS EPU
– ASUS USB 3.0 Boost
– PC Cleaner: Fast and easy way to get rid of unnecessary junk files
Gaming Scenario
Audio Features
– Audio that roars on the battlefield
ASUS Exclusive Features
– ASUS Ai Charger
– ASUS AI Suite 3
EZ DIY
Push Notice
– Monitor your PC status with smart devices in real time
UEFI BIOS EZ Mode
– featuring friendly graphics user interface
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
ASUS Q-Design
– ASUS Q-DIMM
– ASUS Q-Slot
BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified Log, F12 PrintScreen function, and ASUS DRAM SPD (Serial Presence Detect) memory information
Accesorios
2 x Serial ATA 6.0Gb/s cables
1 x I/O shield
1 x M.2 screw package
1 x Support DVD
1 x User´s manual
Software
Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)
Sistemas operativos soportados
Windows® 10 (64-bit)
Windows® 8.1 (64-bit)
Windows® 7 (64-bit/32-bit)*
* Consultar web oficial de ASUS y descargar la guía de instalación de Windows 7 y “ASUS EZ installer” para instalar Windows 7.

Conclusiones, disponibilidad y precio de la Asus H110M-A/M.2.

Asus H110M-A/M.2Si queremos crear un equipo de dimensiones contenidas pero sin renunciar por ello a un alto nivel de potencia y a las últimas tecnologías del mercado, la Asus H110M-A/M.2 es una excelente candidata. Está claro que no contamos con las opciones de expansión y almacenamiento que otras placas ATX de mayor gama, pero tenemos una buena circuiteria de audio,USB 3.0, SATA 3 y hasta un puerto M2 bajo PCIe, lo cual está más que bien para una placa de este precio.

La calidad constructiva es bastante buena y la alimentación más que suficiente para los procesadores que está destinada a albergar, así que más allá de tener cuidado con la instalación de la memoria RAM y el disipador de la CPU, lo cierto es que es difícil sacarle alguna pega, siempre teniendo en cuenta el rango de precio al que pertenece. Una buena compra para el segmento por debajo de los 100 euros y con la calidad que da Asus, que no es poca cosa.

PROS:

  • Buena construcción y circuiteria.
  • Soporte para unidad M.2 bajo PCIe
  • Audio con PCB separado anti interferencias y condensadores japoneses.
  • Relación calidad/precio.
  • Apta para Skylake.
  • Múltiples tecnologías de protección.
  • Soporte para módulos XPM (hasta 2133MHz)
  • BIOS muy completa y fácil de manejar.

CONTRAS:

  • Echamos en falta algún conector más de ventilación.
  • Sin disipador para VRM.
  • Hay que tener cuidado al instalar la RAM.

8.8 Puntaje total

Diseño y calidad constructiva
8
Alimentación
7.5
Conectividad
7.5
Capacidad de expansión
8
Ventilación (conectores de 3 o 4 pines)
7
Rendimiento del chipset
7
Calificación del usuario: 5 (1 votes)
