Gigabyte GA-B150-HD3P: una placa base con una calidad/precio insuperable.

Hola Gizcomputers, después de un mes de enero algo frenético probando algunas placas bases y otros dispositivos, seguimos nuestro repaso a las que son, según el equipo de Gizcomputer, algunas de las placas bases más interesantes del panorama actual. En este caso le echamos un vistazo a la Gigabyte GA-B150-HD3P, una placa base que recupera el formato ATX para traernos un conjunto de características muy completo a un precio muy ajustado. Veamos que nos ofrece.

Diseño y construcción de la Gigabyte GA-B150-HD3P.

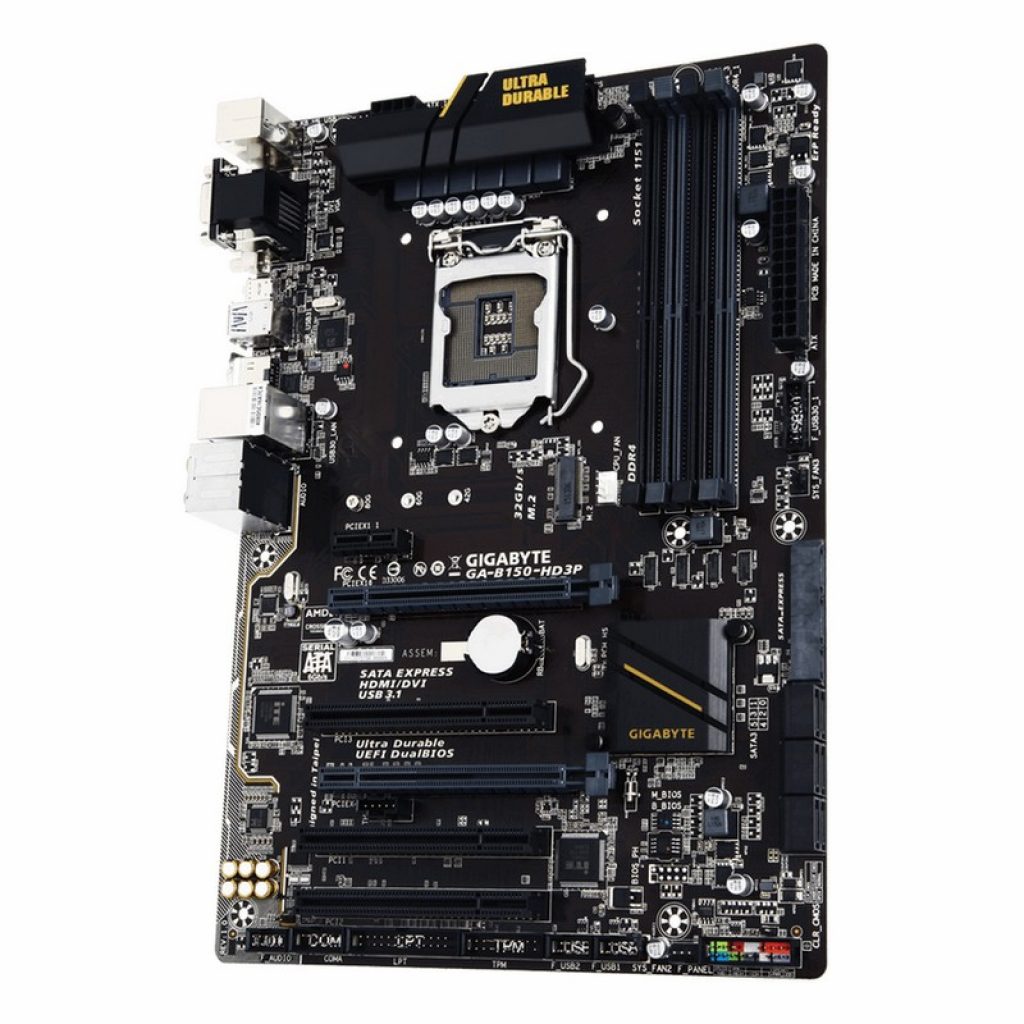

Gizcomputer-Gigabyte GA-B150-HD3P

La Gigabyte GA-B150M-HD3P es una placa base que hace gala de la ya habitual tecnología ULTRADURABLE, la cual incluye diversas características en su fabricación como un socket con pines bañados en oro de alta calidad (oro de 15 micrones), un PCB anti humedad, chokes y mosfets de alta calidad y eficiencia, un circuito separado de audio que lo aísla de interferencias electromagnéticas y que incluye condensadores de grado audiófilo o diversas sistemas de protección ESD (antidescargas electrostática) en el panel de conexiones trasero.

Se trata de una placa bastante parecida a la Gigabyte GA-B150M-D3H de la que ya os hablamos hace unas semanas, pero con algunas pequeñas mejoras como una fase más en la alimentación (6 en total) y un disipador que ahora se encarga de refrigerar todos los mosfets del VRM, alargando la vida útil de la misma.

Aunque el sistema de ventilación es completo, con 3 conectores de 4 pines para chasis, seguimos sin ver en la gama media/baja del fabricante un conector específico para bombas de agua, algo que esperemos que incluyan en su próxima generación de placas.

Soporte de procesadores y de memoria RAM de la Gigabyte B150-HD3P.

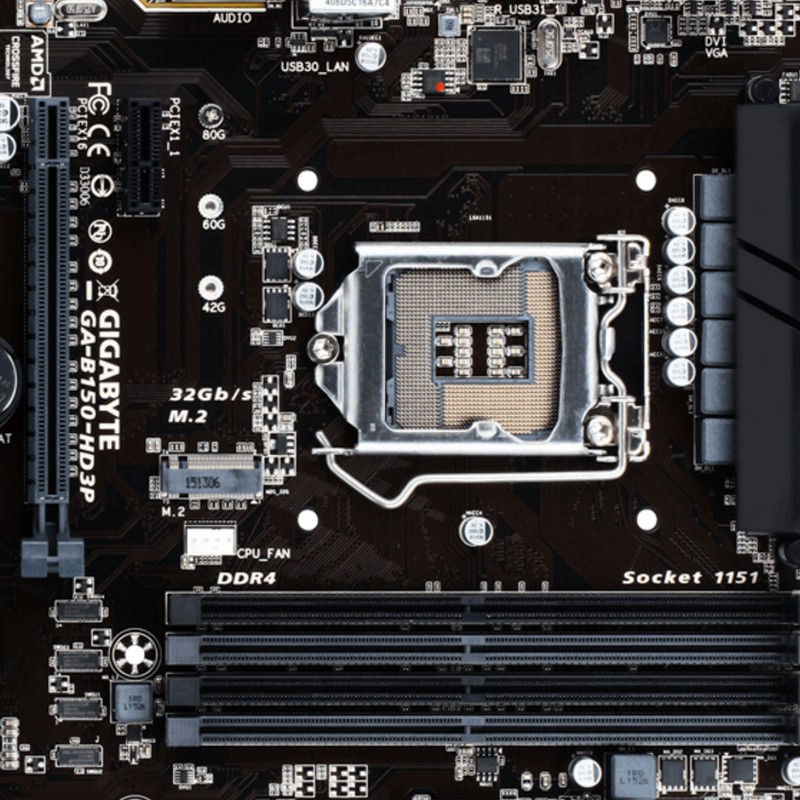

Gizcomputer-Gigabyte GA-B150-HD3P

No hay novedades en la compatibilidad de procesadores y RAM, y como en todas las placas de la serie 100, podremos instalar cualquier procesador Skylake bajo socket 1151 y módulos de memoria RAM DDR4 de 2133 MHz en doble canal.

La Gigabyte B150-HD3P hace uso del chipset B150, el cual pertenece a la gama empresarial de la Intel, con funciones como Intel Small Business Advantage y con un soporte para puertos SATA, PCIe y USB que se encuentra a medio camino entre el H110 y el H170. Recuperamos ester par de capturas donde se puede hacer un rápido repaso de los diferentes chipsets de este fabricante.

Especificaciones técnicas de la Gigabyte B150M-HD3P.

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base:

Gigabyte GA-B150-HD3P
Procesadores compatibles y formato
Procesadores compatibles
  1. Soporte para procesadores Intel i7 , i5, i3, Pentium, Celeron con socket LGA1151.
FormatoATX: 30,5cm x 21,4cm
Chipset
ModeloIntel B150 Express Chipset
Interfaz de almacenamiento
  • 1 x conector SATA Express
  • * El conector SATA Express no es compatible con los dispositivos regulares SATA.
  • 6 x conector SATA 6Gb/s
  • 1 x conector M.2 Socket 3 connector (Socket 3, M key, tipos 2242/2260/2280. Soporta SATA y PCIe x4/x2/x1 3th Gen)
  • Consultar el manual para ver combinaciones posibles de M.2, SATA Express, SATA y ranuras PCI.
Puertos USBChipset:

  • 6 x puerto USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
  • 5 x USB 3.0/2.0 ports (3 puertos en el panel posterior, 2 puertos disponibles a través de los conectores USB internos)

Chipset + Controlador USB 3.1 de Intel:

  • 1 x puerto USB Tipo-C en el panel posterior, con soporte para USB 3.1
  • 1 x puerto USB 3.1 Tipo-A (rojo) en el panel posterior
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)
  • 4 tomas x DDR4 DIMM que admiten hasta 64 GB de memoria del sistema
  • Arquitectura de memoria de doble canal
  • Soporte para DDR4 módulos de memoria 2133 MHz
  • Soporte para módulos de memoria ECC UDIMM 1Rx8 / 2Rx8 (operar en modo no-ECC)
  • Soporte para módulos de memoria no ECC UDIMM 1Rx8 / 2Rx8
Conectividad
Interna

  • 1 x conector SATA Express
  • 1 x conector de puerto paralelo
  • 1 x Triple conector socket M.2
  • 1 x conector de alimentación ATX 12V 8-pin
  • 3 x conector del ventilador del sistema
  • 1 x conector del ventilador de la CPU
  • 1 x conector del panel frontal
  • 1 x conector de alimentación principal ATX 24-pin
  • 1 x conector de audio en el panel frontal
  • 2 x conectores USB 2.0/1.1
  • 1 x conector del puerto de serie
  • 1 x Clear CMOS jumper
  • 1 x conector S/PDIF Out
  • 6 x conector SATA 6Gb/s
  • 1 x conector Trusted Platform Module (TPM)
  • 1 x Tarjeta expansión Thunderbolt
  • 1 x USB 3.0/2.0
  Externa

  • 6 x jacks de audio (salida para altavoz central/subwoofer, salida para altavoz trasero, salida para altavoz lateral, Line In, Line Out, Mic In)
  • 2 x puerto USB 2.0/1.1
  • 3 x USB 3.0/2.0 ports
  • 1 x puerto USB Type-C™ , con soporte USB 3.1
  • 1 x HDMI
  • 1 x puerto teclado / ratón PS / 2
  • 1 x puerto D-Sub
  • 1 x puerto DVI-D
  • 1 x Puerto RJ-45
  • 1 x puerto USB 3.1 Type-A red)
Audio
Audio
  • Realtek codec ALC892
  • Audio de Alta Definición
  • 2/4 / 5.1 / 7.1 canales
  • Apoyo a la salida S / PDIF
LAN
LAN
  • Intel de chip GbE LAN (10/100/1000 Mbit)
Zócalos de Expansión
  • 1 x slot PCI Express x16 a x16 (PCIEX16)* Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento óptimo, asegúrese de que esté colocada en el slot PCIEX16.
  • * El slot PCIEX4 comparte ancho de banda con el slot SATA Express y el conector M.2. Cuando el slot SATA Express o el conector M.2 estén llenos, el slot PCIEX4 funcionará en modo x1.
  • 1 x PCI Express x16, a x4 (PCIEX4)
  • 1 x ranura PCI Express x1
  • (Todos los slots PCI Express conforman el estandar PCI Express 3.0)
  • 3 x ranura PCI
Gráfica Integrada
Procesador gráfico integrado – Soporte Intel® HD Graphics:

  • 1 x puerto D-Sub, con una resolución máxima de 1920×1200@60 Hz
  • 1 puerto DVI-D, soporta una resolución máxima de 1920×1200@60Hz * El puerto DVI-D no soporta conexión D-Sub por adaptador.
  • 1 x puerto HDMI, con una resolución máxima de 4096×2160@24 Hz * Soporta la versión 1.4a para HDMI.
Máximo de memoria compartida: 1024 MB
Soporta hasta 3 pantallas a la vez
Otros
Monitorización Hardware

  1. * El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.
  2. Detección de la velocidad del ventilador del CPU/Sistema
  3. Control de velocidad para el ventilador de CPU/Sistema
  4. Advertencia sobre fallos del ventilador del CPU/Sistema
  5. Aviso de sobrecalentamiento de CPU/sistema
  6. Detección de la temperatura de CPU/Sistema
  7. Detección del voltaje del sistema
Características especiales

  • Soporte para Q-Flash
  • Soporta Xpress Install
  • Soporte para APP Center * Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. A su vez, las funciones soportadas en cada aplicación pueden variar dependiendo de las especifiaciones de la placa.
  • Soporta Smart Switch
  • @ BIOS ™
  • Auto Green
  • Soporte de Cloud Station
  • EasyTune
  • USB Blocker
  • Smart TimeLock
  • Fast Boot
  • Visor de información del sistema
  • 3D OSD
  • Smart Keyboard
  • Smart Backup
BIOS
  • Soporta DualBIOS™
  • Licencia para uso de UEFI BIOS de AMI
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • 2 x flash de 128 Mbit
Sistemas operativos soportados
Windows 10 (64-bit)
Windows 8.1 (64-bit)
Windows 7 (64-bit/32-bit) Consultar este enlace.

Algunos apuntes de conectividad, audio y expansión.

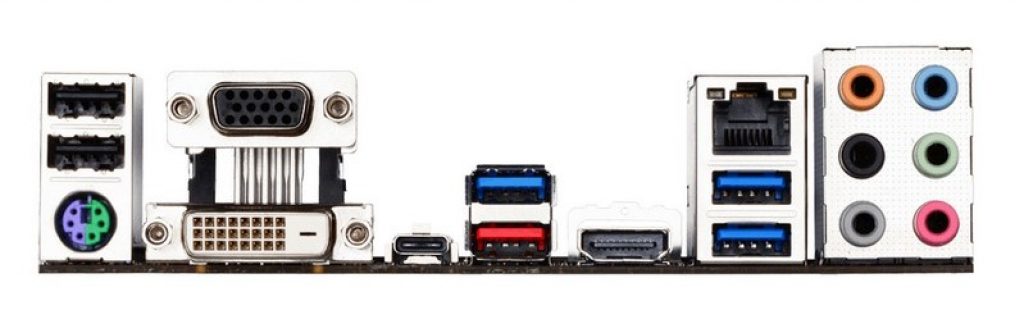

Gizcomputer-Gigabyte GA-B150-HD3P Aunque ya hemos podido ver todos los detalles de la Gigabyte GA-B150-HD3P, nos gustaría destacar algunos elementos de conectividad, donde destaca el soporte para prácticamente cualquier estándar actual, y donde contamos con un poco usado puerto SATA Express, un más interesante puerto M.2 con soporte para PCIe x4 de 3ª Generación, USB  3.1 de 2ª Generación tipos a y c, conector Gigabit LAN con priorización de tráfico y 3 salidas de vídeo, donde echamos en falta un puerto DisplayPort que nos de soporte para 4K@60FPS (nos quedamos en los 24fps).

Conclusiones, disponibilidad y precio de la GA-B150-HD3P.

Como se puede ver, la Gigabyte GA-B150-HD3P supone una propuesta de gama media muy completa en la que solo estaremos limitados a la hora de hacer overclock, pero que por lo demás, nos ofrece una buena construcción, un buen diseño, una refrigeración decente y un soporte de conectividad muy completo.

Si a todo ello le sumamos un precio que se puede encontrar rondando los 100 euros, nos queda una placa base muy a tener en cuenta y más que apta para equipos de propósito múltiple. Si por casualidad buscáis una placa aún más barata, siempre podñeis echarle un vistazo a la Gigabyte GA-H110M-S2H del mismo fabricante.

8.3 Puntaje total

Diseño y calidad constructiva
9
Alimentación
8
Conectividad
9
Capacidad de expansión
8.5
Ventilación (conectores de 3 o 4 pines)
8
Rendimiento del chipset
7.5
PROS
  • Buena construcción y circuiteria.
  • Soporte para unidad M.2 bajo PCIe NVMe Gen 3 x4.
  • Soporte para SATA Express.
  • Audio con PCB separado anti interferencias y condensadores japoneses.
  • Relación calidad/precio.
  • Apta para Skylake.
  • Mas puertos SATA que las placas con H110.
  • Posibilidad de Crossfire (x16, x4 3.0).
  • 2 puertos PCI siempre4 disponibles (salvo gráfica triple slot)
CONS
  • Con soporte para SLI habría sido perfecta.
  • Habría sido más interesante una salida DisplayPort antes que una VGA.
