Gigabyte X299 Designare Ex, en los límites del ordenador extremo

Diseñadores, creadores de contenido o gamers extremos van a encontrar en la placa base Gigabyte X299 Designare Ex el pilar sobre el que construir el equipo de sus sueños. Preparada para extraer todo el poder de los procesadores avanzados de Intel, este modelo llega repleto de cualidades. Algo similar dijimos sobre la Gigabyte B450 AORUS Pro, enfocada en los micros AMD. Así que si quieres construir un ordenador ultra potente, en la siguiente reseña verás que la Gigabyte X299 Designare Ex está totalmente preparada para colmar tus necesidades.

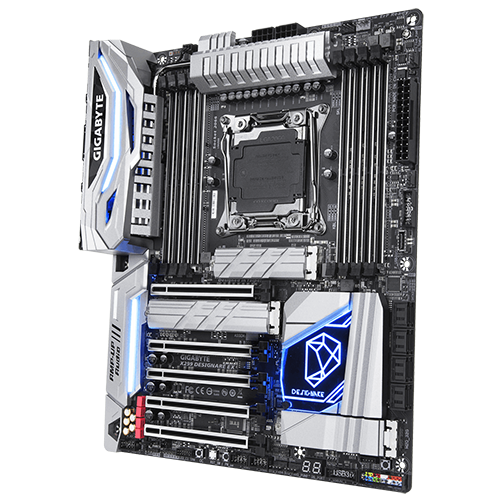

Diseño y construcción de la Gigabyte X299 Designare Ex

La X299 Designare Ex de Gigabyte es una placa base de alta gama. En su fabricación y diseño, la marca, ha volcado toda la sabiduría y técnica de sus equipos de ingenieros, para dotarla de los últimos avances. La gran calidad de todos sus componentes, unido al sin fin de elementos y opciones, la convierten en una pieza de vanguardia, de alto coste, solo adecuada para usuarios extremos y profesionales de la creatividad.

Gigabyte X299 Designare Ex

Gigabyte X299 Designare Ex

Ultradurabilidad, rendimiento, y mil cosas más

Gigabyte X299 Designare Ex

Una armadura para la Gigabyte X299 Designare Ex

Esta super placa cuenta con una cantidad mareante de cualidades. Una de las tantas que podemos destacar es la primera que salta a la vista: su diseño y construcción. La placa literalmente tiene una armadura. Así lo vemos en su reverso. Una protección metálica que protege y refuerza su base para que los usuarios puedan añadir componentes sin miedo a vencer la estructura. El PC Gaming más loco aquí es posible, ningún problema si siempre has soñado con tener tres gráficas de alta gama, aquí tienes cuerpo para aguantarlas.

Gigabyte X299 Designare Ex

Para configuraciones extremas

Refrigeración sin límite, al igual que la iluminación

La gestión de parámetros, estilo y personalización en este modelo llega a límites insospechados. Con la integración de Smart Fan 5 el usuario puede asumir el control completo sobre los sistemas de refrigeración, incluidos los de disipación líquida. Y es que todos los cabezales de ventiladores híbridos que incluye pueden detectar automáticamente el tipo de dispositivo de refrigeración, ya sea ventilador o bomba con diferentes modos PWM o voltaje.

Gigabyte X299 Designare Ex gestión refrigeración

Posibilidades hasta donde nos de el presupuesto

Sus disipadores con el exótico estilo Aorus, o disponer del exclusivo sistema RGB Fusion, que nos da acceso a diferentes configuraciones de iluminación LED preestablecidas con opciones de colores, aseguran un acabado tan atrayente como exclusivo. Posibilidades infinitas, desde configurar los LED para que se sincronicen con nuestra música favorita o que cambien de color para indicarnos la temperatura de la CPU. Solo la imaginación de cada cual marca hasta donde llevar el ordenador.

Soporte de procesadores y de memoria RAM de la Gigabyte X299 Designare Ex

Es una placa para procesadores de Intel, pues integra el socket LGA2066, y el chipset de este fabricante: X299. Por tanto, las configuraciones se van a basar única y exclusivamente en micros CORE X. Admite módulos de memoria RAM DDR4 desde 2133 MHz hasta 4400 (O.C.) en Quad channel. Una versatilidad ampliada por los 8 slots en los que el usuario puede disponer hasta 128 Gb de memoria.

Conectividad, audio y expansión de la Gigabyte X299 Designare Ex

La impresionante Gigabyte X299 Designare Ex ofrece una pléyade de conexiones y opciones de conectividad. Vamos a detallar toda esa tremenda gama de salidas tanto internas como externas.

Gigabyte X299 Designare Ex

Cuenta con la abrumadora cantidad de 5 PCIe 3.0 x16, dos de ellos corriendo a x16. Para esta placa no supone ningún problema lidiar con configuraciones Multi-GPU, puesto que es compatible con las tecnologías al caso de Nvidia y AMD:

  • AMD Quad-GPU CrossFire™ y 3-Way /2-Way AMD CrossFire™
  • NVIDIA® Quad-GPU SLI™ y 3-Way* /2-Way NVIDIA® SLI™

La capacidad de gestión de almacenamiento es brutal. Su interfaz permite llevar adelante hasta 8 puertos SATA 6Gb/s y dispone de 3 puertos M.2 (Key M). En el apartado USB no hay periférico que se quede fuera, puesto que ofrece posibilidades para más de 15 puertos, donde sin duda destaca el veloz Thunderbolt™ 3, del que tiene dos salidas en la parte trasera.

El sonido es otra de esas maravillas que integra, pues con el Chipset de Audio Realtek ALC1220, el usuario dispone de audio de alta definición 7.1, salida S/PDIF e incluso soporte de Sound BlasterX 720º. La interacción del equipo con el exterior queda resuelta con un repertorio abrumador. La red queda cubierta con dos puertos Gigabit gestionado por la doble controladora Intel. Mientras que la comunicación sin cables la cubre con Intel® Wi-Fi 802.11 a/b/g/n/ac, suportando 2.4/5 GHz Dual-Band más Bluetooth® 4.2.

Especificaciones técnicas de la Gigabyte X299 Designare Ex

A continuación os dejamos una tabla resumen con todos los detalles técnicos y extras de esta placa base Gigabyte X299 Designare Ex:

Gigabyte X299 Designare Ex
PROCESADORES COMPATIBLES Y FORMATO
Procesadores compatiblesProcesadores de la serie Intel® Core X
SocketLGA2066
Formato
  • ATX Form Factor
  • 30,5 cm x 24,4 cm
CHIPSET
ModeloIntel® X299
Interfaz de almacenamientoChipset

  • Conector M.2 (Socket 3, M key, type 2260/2280 SATA and PCIe x4/x2 SSD support) (M2P_32G)
  • Conector M.2 (Socket 3, M key, type 2260/2280/22110 PCIe x4/x2 SSD support) (M2M_32G)
  • Conector M.2 (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2Q_32G)
  • Soporta RAID 0, RAID 1, RAID 5, y RAID 10
  • The M2M_32G connector must work with an Intel® VROC Upgrade Key to support RAID configuration
  • Refer to “1-10 Internal Connectors,” for the installation notices for the M.2 and SATA connectors
  • 6 conectores SATA 6Gb/s (SATA3 0, 1, 4, 5, 6, 7)
  • Memoria Intel® Optane™

Chip ASMedia® ASM1061

  • 2 conectores SATA 6Gb/s (SATA3 2, 3), supporting AHCI mode only
Puertos USBChipset

  • 4 puertos USB 3.1 Gen 1, disponibles mediante conectores USB internos
  • 6 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)

Chipset+ Controlador Intel® Thunderbolt™ 3

  • 2 puertos USB Type-C™ puertos en el panel posterior, con soporte para USB 3.1 Gen 2

Chipset+ Hub Realtek® USB 3.1 Gen 1

  • 4 puertos USB 3.1 Gen 1, en el panel posterior

Chipset+ASMedia® USB 3.1 Gen 2 Controlador

  • USB Type-C™ con soporte USB 3.1 Gen 2, disponible mediante conectores USB internos
SOPORTE DE MEMORIA RAM
Tipo de memoria/frecuencia máxima (oficial)DDR4 4400(O.C.) / 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400 / 2133 MHz
Cantidad máxima admitida
  • 8 ranuras de memoria DDR4
  • Hasta 128 GB
Arquitectura4 canales de memoria
CONECTORES
Interna
  • 1 x conector de alimentación principal ATX 24-pin
  • 1 x conector del ventilador de la CPU
  • 1 x conexión del ventilador para refrigeración por agua
  • 4 x conector para ventilador del sistema
  • 8 x conectores SATA 6Gb/s
  • 1 x Intel® VROC Upgrade Key header
  • 1 x conector del panel frontal
  • 1 x conector de audio en el panel frontal
  • 1 x conector S/PDIF Out
  • 2 x cabezales USB 3.1 Gen 1
  • 2 x conectores USB 2.0/1.1
  • 1 x botón de encendido
  • 1 x pulsador OC
  • 2 x cabezales de sensor de temperatura
  • 2 x conector de potencia 8-pin ATX 12V
  • 3 x M.2 Socket 3 connectors
  • 1 x botón reset
  • 1 x botón para limpiar la CMOS
  • 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only) La función TPM es opcional según las diferentes políticas locales
  • 2 x conectores para los ventiladores del sistema/para las bombas de refrigeración líquida
  • 1 x digital LED strip header
  • 2 x RGB (RGBW) LED strip headers
  • 1 x digital LED strip power select jumper
  • 1 x puerto USB Tipo-C™, con soporte USB 3.1 Gen 2

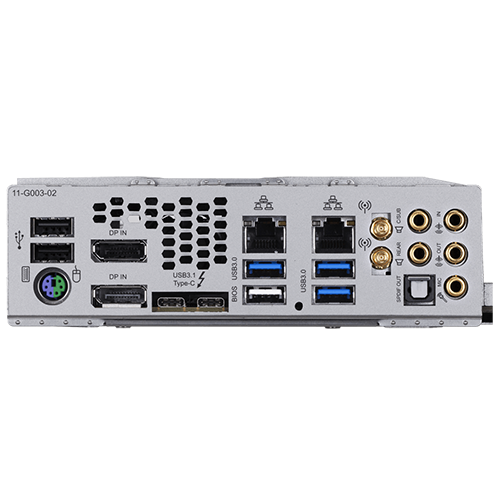

Externa
  • 2 x DisplayPort In ports
  • 2 x conectores de antena MMCX (2T2R)
  • 1 x puerto teclado / ratón PS / 2
  • 4 x puertos USB 3.1 Gen 1
  • 2 x puerto RJ-45
  • 1 x conector óptico S/PDIF Out
  • 5 x conector jack de audio (salida a altavoz central/subwoofer, salida a altavoz posterior, entrada de línea, salida de línea, entrada de micrófono)
  • 2 x puerto USB 2.0/1.1
  • 2 x Thunderbolt™ 3 connectors (USB Type-C™ ports, with USB 3.1 Gen 2 support)
AUDIO
Especificaciones
  • Codec Realtek® ALC1220
  • Audio de alta definición
  • 2/4/5.1/7.1-channel
  • Soporte para salida S / PDIF
  • Support for Sound BlasterX 720°
CONECTIVIDAD
LAN2 x chips Intel® GbE LAN (10/100/1000 Mbit)
Wi-Fi
  • Intel® Wi-Fi 802.11 a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
  • Soporte del estándar inalámbrico 11ac con tasas de datos de hasta 867 Mbps
BluetoothBluetooth 4.2, 4.1, BLE, 4.0, 3.0, 2.1+EDR
ZÓCALOS DE EXPANSIÓN
  • 2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2)
  • 1 x ranura PCI Express x16, a velocidad x8 (PCIEX8)
  • 2 x PCI Express x16, a x4 (PCIEX4_1, PCIEX4_2)

* The PCIEX4_1 slot shares bandwidth with the M2M_32G connector. The PCIEX4_1 slot becomes unavailable when a device is installed in the M2M_32G connector. * Refer to “1-6 Setting up AMD CrossFire™/NVIDIA® SLI™ Configuration,” for the installation notices for the PCI Express x16 slots. (Todos los slots PCI Express conforman el estándar PCI Express 3.0)

GRÁFICOS
Gráfica IntegradaProcesador gráfico integrado + Controlador Intel® Thunderbolt™ 3

  • 2 x Intel® Thunderbolt™ 3 connectors, supporting DisplayPort and Thunderbolt™ video outputs and a maximum resolution of 4096×2304@60 Hz

*Debido a las limitaciones de los puertos I/O de la arquitectura del PC, el número de dispositivos Thunderbolt™ que pueden utilizarse depende del número de dispositivos PCI Express instalados. (Consulte el capítulo 1-7, “Conectores del panel posterior,” para más información.) * Soporta DisplayPort versión 1.2.

Multi-GPU
  • Support for AMD Quad-GPU CrossFire™ and 3-Way* /2-Way AMD CrossFire™ technologies
  • Support for NVIDIA® Quad-GPU SLI™ and 3-Way* /2-Way NVIDIA® SLI™ technologies
OTROS
Sistema operativoCompatible con Windows 10 64 bit
BIOS
  • 2 x flash de 128 Mbit
  • Licencia para uso de UEFI BIOS de AMI
  • Soporta DualBIOS™
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Soporte Q-Flash Plus
  • * La unidad flash USB utilizada debe ser 2.0
Monitorización Hardware
  • Detección de voltaje
  • Detección de temperatura
  • Detección de la velocidad del ventilador
  • Advertencia de sobrecalentamiento
  • Aviso en caso de fallo en el ventilador
  • Control de la velocidad del ventilador
  • * La ventilación instalada por el usuario determinará la función de control de velocidad de la misma.
  • Water cooling flow rate detection
Otras Características
  • APP GIGABYTE HW OC
  • Soporte para APP Center
  • * Las aplicaciones disponibles en la App Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar dependiendo de las especificaciones de la placa base.
    • 3D OSD
    • @ BIOS ™
    • Auto Green
    • Configuración de la BIOS
    • Color Temperature
    • Soporte de Cloud Station
    • Soporta EasyTune
    • Easy RAID
    • Fast Boot
    • Boost en los juegos
    • Soporta ON/OFF Charge
    • Administración de la energía
    • RGB Fusion
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • Smart HUD
    • Visor de información del sistema
    • USB Blocker
    • V-Tuner
  • Soporte para Q-Flash
  • Soporta Xpress Install

Conclusiones, disponibilidad y precio de la Gigabyte X299 Designare Ex

Gigabyte X299 Designare Ex

Queda claro que por su diseño y características, la Gigabyte X299 Designare Ex es un producto realmente exclusivo, solo para usuarios muy avanzados que busquen y sepan aprovechar el rendimiento extremo que puede ofrecer el hardware de vanguardia. Y es que estamos ante una placa base tan extrema como su precio.

PROS:
  • Excelente calidad de componentes.
  • Diseño atractivo.
  • Iluminación.
  • Arquitectura de última generación.
  • Múltiples tecnologías de protección y disipación térmica.
  • Conectividad excelente.
  • Grandes posibilidades de expansión.

CONTRAS:
  • Precio.

9.8 Total Score

Diseño y calidad constructiva
10
Alimentación
9
Conectividad
10
Capacidad de expansión
10
Ventilación
10
Rendimiento del chipset
9.5
