MSI H170 GAMING M3: una buena placa “gaming” con un precio ajustado.

Seguimos con nuestro repaso a alguna de las placas base que más interesantes nos resultan del mercado, y en esta ocasión nos vamos con la MSI H170 Gaming M3, un buen punto de partida para un equipo destinado a jugar, y ello a pesar de que la serie 200 de Intel ya este en la calle, con placas como la MSI Z270 Gaming M7 que tuvimos el placer de analizar hace un par de semanas.

Diseño y construcción de la MSI H170 Gaming M3.

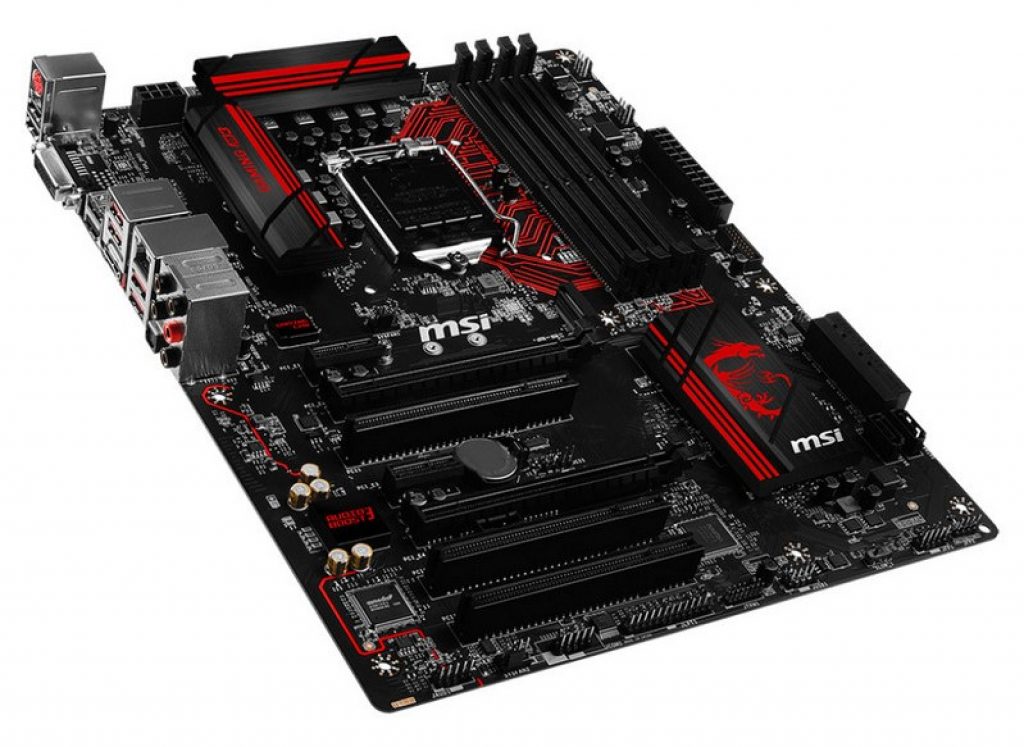

MSI H170 Gaming M3MSI sigue apurando el ya clásico diseño gaming en colores negro y rojo y lo hace de una forma agresiva pero sin estridencias donde el famoso dragón destaca encima del chipset y con toques del mismo color en la zona de alimentación, audio y alrededor del socket. El resultado es una placa muy atractiva que de seguro encaja muy bien en cualquier chasis (ATX).

MSI ha mejorado sobremanera la calidad de sus placas en todas sus gamas, y en este caso tenemos un VRM de 8 fases para la CPU y de otras dos fases para la alimentación de la RAM, más que suficientes para alimentar un Intel i7 6700 sin problemas.

A pesar de no superar la barrera de los 150 euros, la MSI H170 Gaming M3 cuenta con la certificación “Military Class 5” y cuenta con protección anti humedad, contra altas temperaturas, contra cortocircuito y contra antielectrostática (ESD, en los puertos traseros y LAN), así como protección EMI contra magnetismo.

Otros elementos de alto nivel pasan por el uso de puertos PCIe reforzados, chokes de titanio y capacitores “Dark CAPs” de aluminio con una baja ESR (resistencia serie equivalente).

Soporte de procesadores y de memoria RAM.

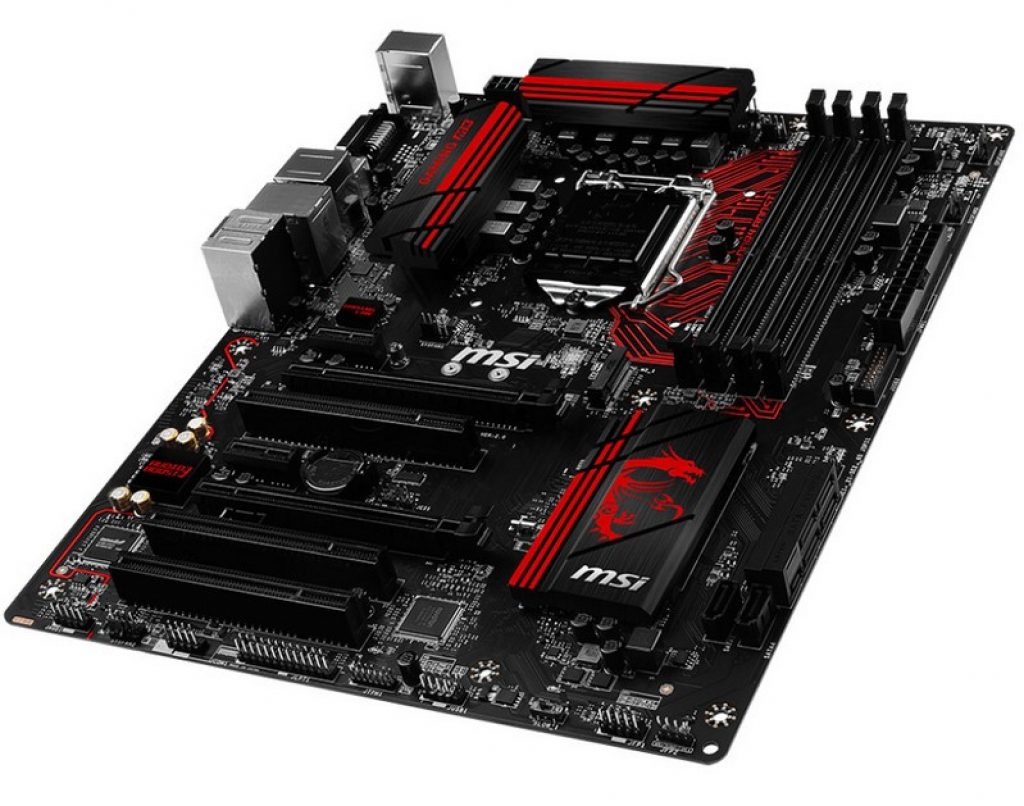

gizcomputer-msi-h170-gaming-m3La MSI H170 Gaming M3 cuenta con el chipset H170, un punto intermedio entre el H110 que ya hemos visto en otras placas y el Z170, y que nos ofrece 16 líneas PCIe de tercera generación (6 de segunda gen. en el H110), un mayor número de puertos USB y SATA, soporte para almacenamiento PCIe y DMI3 con un mayor ancho de banda entre chipset y procesador.

MSI H170 Gaming M3

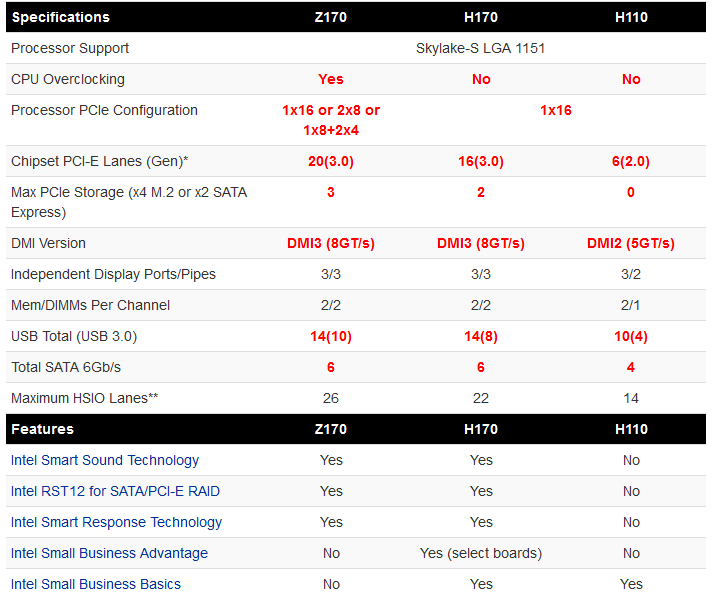

Comparativa entre los 3 chipset para consumidores de la serie 100 de Intel.

Este chipset nos permite instalar cualquier procesador Skylake con socket 1151 (desconocemos si actualizarán BIOS para soportar los Kaby Lake) y 4 módulos de memoria RAM DDR4 con un máximo de 64 GB y una frecuencia máxima que se queda en unos básicos 2133 MHz, pero sin perder compatibilidad con módulos XMP.

Conectividad, audio, posibilidades de expansión y almacenamiento.

MSI H170 Gaming M3

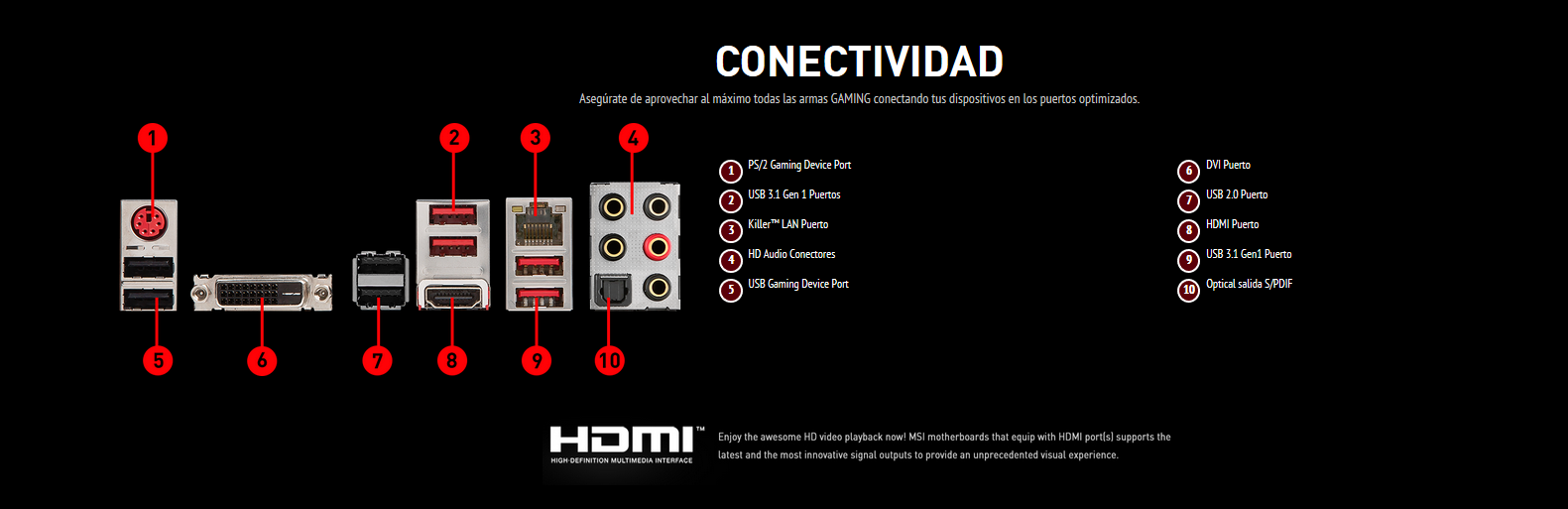

Un apartado de conexiones muy completo donde solo echamos de menos un Displayport.

La MSI H170 Gaming M3 viene muy surtida en materia de conexiones, donde contamos 6 puertos SATA y 12 puertos USB (6 x 3.1 + 6 x 2.0); pero lo que más destaca es ver como MSI exprime el chipset y nos ofrece una ranura M.2 compatible con PCIe 3.0 x4 con anchos de banda de hasta 32Gb/s.

Para más detalle, os dejamos la tabla de especificaciones para poder ver el resto de sus características, incluidas aquellas específicas para jugadores:

MSI H170 GAMING M3
Procesadores compatibles y formato
Procesadores compatiblesSoporta socket LGA1151 para procesadores de 6th Generación

Intel Core i7 / i5 / i3 / Pentium / Celeron /soporta 14nm CPU

Formato
  • 12 in. x 9.6 in. (30.4 cm x 24.4 cm)
  • ATX Form Factor
  • 9 agujeros de montaje
Chipset
ModeloIntel H170 Chipset
Interfaz de almacenamiento
  • 6 x SATA 6Gb/s
  • 1 x M.2 slot: Soporta unidades M.2 PCIe 3.0 x4 y SATA 6Gb/s (4.2cm/ 6cm/ 8cm).
  • Soporta PCIe 3.0 x4 NVMe.
  • Mini-SAS SSD con Turbo U.2 (requiere tarjeta adaptadora/no incluida)
  • 1 x  SATAe
  • Soporta RAID 0, RAID1, RAID 5 and RAID 10
  • Soporta Intel Smart Response Technology.
Puertos USB
  • 6 x USB 3.1 Gen1 puertos (4 en el panel trasero, 2  a través del conector USB interno) (SuperSpeed USB)
  • 6 x puertos USB 2.0 (USB de alta velocidad) (4 puertos en el panel trasero, 2 puertos disponibles a través de los conectores USB internos)
Soporte de memoria RAM
Tipo de memoria/frecuencia máxima (oficial)
  • 4 x DDR4 ranuras de memoria
  • Soporta DDR4 2133 MHz
Cantidad máxima admitida64GB
ArquitecturaDual Channel (Doble canal)
Soporte memoria registrada
  • Soporta memoria ECC/ non-ECC un-buffered.
  • Soporta Intel Extreme Memory Profile (XMP)
Conectividad
Interna
  • conector 1 x alimentación principal ATX de 24 pines
  • 1 x 8-pin ATX 12V conector de alimentación
  • 6 x SATA 6Gb / s conectores
  • 1 x SATAe conector
  • 1 x conector USB 2.0 (compatible con 2 USB adicional 2.0 puertos)
  • 1 x USB 3.1 conector Gen1 (apoyos adicionales 2 USB 3.1 puertos Gen1)
  • 2 x 4-pin conectores de ventilador de la CPU
  • 3 x 4-pin conectores de ventilador del sistema
  • Conector de audio 1 x Panel delantero
  • 2 x conectores del panel frontal
  • conector del módulo TPM 1 x
  • 1 x conector de intrusión de chasis
  • 1 x jumper Clear CMOS
  • 1 x conector de puerto serie
  • 1 x conector de puerto paralelo
  • 1 x interruptor de modo lento
Externa
  • 1 x Teclado / puerto de ratón PS / 2
  • 4 x puertos USB 2.0
  • 1 x DVI-D
  • 1 x HDMI
  • 4 x USB 3.1 Gen1
  • 1 x puerto LAN (RJ45)
  • 1 x S / PDIF óptico OUT
  • jacks 5 x OFC de audio
Audio
Audio
  • Realtek ® ALC1150 Codec
  • 7.1 canales High Definition Audio
  • Soporta salida S / PDIF
Gaming Audio:
– LED-illuminated design: Brighten up your build with the gorgeous illuminated audio trace path
– Audio Shielding: Ensures precision analog/digital separation and greatly reduces multi-lateral interference
– Dedicated audio PCB layers: Separate layers for left and right tracks ensure both channels deliver consistent, equal quality
– Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
LAN
LAN
  • 1 x Killer™ E2400 Gigabit LAN controller
Zócalos de Expansión
• 2 x PCIe 3.0 x16 slots* • 2 x PCIe 3.0 x1 slots • 3 x PCI slots * The PCI_E4 slot will only run PCIe 3.0 x1 speed when the PCI_E1 or PCI_E3 slot is installed a device
VGA
  • 1 puerto de x HDMI , soporta una resolución máxima de 4096×2160 @ 24Hz, 2560×1600 @ 60Hz
  • 1 x puerto DVI-D, soporta una resolución máxima de 1920×1200 @ 60Hz
  • Soporta 2-Way AMD CrossFire Technology
OTROS
Características especiales
  • GAMING LAN con LAN Protect, basado con Killer™: La mejor experiencia online con la menor latencia.
  • Audio Boost 3: Premia a tus oídos con sonido calidad de estudio.
  • Nahimic Audio Enhancer: Sonido immersivo que empuja la calidad del sonido hacia los límites de la realidad.
  • GAMING Hotkey: Lanza tus juegos preferidos con sólo un botón.
  • OBS Streaming software: Comparte tus logros con el mundo!.
  • SteelSeries Certified: Optimizado para equipamiento SteelSeries.
  • Soporta AMD Crossfire™.
  • Click BIOS 5: Nueva Click BIOS 5 premiada con fuentes escalables de alta resolución.
  • GAMING CERTIFIED: 24 horas de juego online y offline testeado por jugadores de eSports para la mejor experiencia gaming.
  • GAMING APP y CPU-Z MSI GAMING EDITION.
BIOS
  • El BIOS de la placa base proporciona “Plug & Play” que detecta los dispositivos periféricos y tarjetas de expansión de la placa automáticamente.
  • La placa base proporciona una función Desktop Management Interface (DMI) que registra las especificaciones de la placa base.
  • 1x 128 Mb Flash
  • UEFI AMI BIOS
  • ACPI 5.0, PnP 1.0a, SM BIOS 2.8
  • Multi-idioma
Sistemas operativos soportados
Windows® 10 (64-bit)
Windows® 8.1 (64-bit)
Windows® 7 (64-bit/32-bit)

Conclusiones, disponibilidad y precio de la MSI H170 GAMING M3.

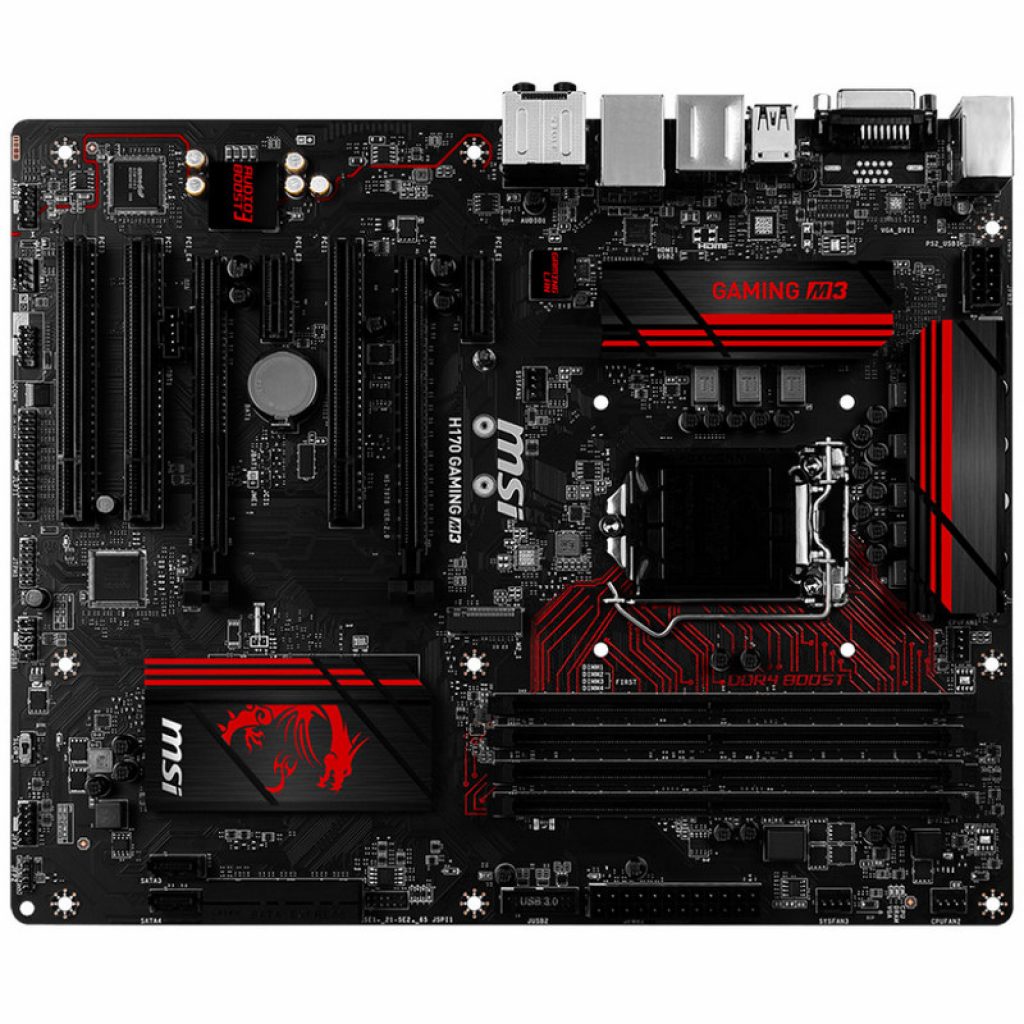

gizcomputer-msi-h170-gaming-m3Si se quiere un montar un equipo para juegos de alto nivel, con la tranquilidad de tener una circuiteria que aguante un uso intensivo, una conectividad y soporte de almacenamiento de alto nivel y una estética atractiva, la MSI H170 GAMING M3 es una de las mejores alternativas del mercado.

gizcomputer-msi-h170-gaming-m3

Algunos extras incluidos en la caja.

Y es que con la excepción de no poder hacer overclock con micros desbloqueados o montar dos gráficas Nvidia en SLI, la placa llega sin ningún tipo de carencia de relevancia, ofreciendo una relación calidad/precio excelente y siendo una gran alternativa para cualquiera que quiera una placa de calidad por menos de 150 euros.

PROS:
  • Buena construcción y circuiteria.
  • Un diseño muy atractivo.
  • Soporte para unidad M.2 bajo PCIe.
  • Audio con PCB separado anti interferencias y condensadores japoneses.
  • Relación calidad/precio.
  • Apta para Skylake.
  • Múltiples tecnologías de protección.
  • Soporte para módulos XPM (hasta 2133MHz)
  • BIOS muy completa y fácil de manejar.

CONTRAS:
  • Solo un conector interno 2.0.
  • Echamos en falta un botón de reseteo o flasheo de BIOS.
  • Ya existe el modelo Z270 en el mercado.

8.6 Puntaje total

Diseño y calidad constructiva
9
Alimentación
8.75
Conectividad
8.5
Capacidad de expansión
8.75
Ventilación (conectores de 3 o 4 pines)
8.5
Rendimiento del chipset
8
