La empresa Shuttle ha tenido la amabilidad de regalarnos uno de su barebones más potentes, un PC compacto perteneciente a la serie XPC y que nos ha sorprendido para bien, por la cantidad de extras y potencia que es capaz de albergar en un espacio muy reducido, ofreciendo una versatilidad de usos de lo más variado, aunque eso sí, dependiendo del hardware que le instalemos, ya que no llega completamente operativo. Su nombre es Shuttle SZ170R8 y os queremos contar nuestra experiencia con el mismo, pero antes de nada, os dejamos por aquí sus especificaciones:
| Shuttle SZ170R8 |
|||||
|---|---|---|---|---|---|
| Diseño | |||||
| Dimensiones | 33.2 x 21,6 x 19.8 cm (LWH), 14.2 litros | ||||
| Peso | 3.5 kg kg | ||||
| Colores | Aluminio, negro | ||||
| Rendimiento | |||||
| CPU |
|
||||
| GPU |
|
||||
| Memoria RAM | 4 x 288-pin slots Soporta memoria DDR4-2133 (PC4-17066) a 1.2V Soporta 2+2 Dual Channel (doble canal) Máximo total de 64 GB |
||||
| Placa base | Shuttle “FZ170”, Shuttle Form Factor Diseño propietario para XPC cube Barebone SH170R6 Dimensiones: 270 x 195 mm |
||||
| Chipset | Intel Z170 Chipset (Sunrise Point) | ||||
| Refrigeración | Shuttle I.C.E. (Integrated Cooling Engine) Tecnología Advanced I.C.E. Heatpipe con 3 pipes Ventilador de 92mm controlado por temperatura |
||||
| Almacenamiento | |||||
| Almacenamiento |
|
||||
| Bahías en el chasis | 4x 3.5″ (internas) Usando el accesorio opcional PHD3 podemos instalar 2 unidades de 2.5″ en una bahía de 3.5 pulgadas |
||||
| Ranura SD: | No incluida | ||||
| Unidad óptica | No incluida | ||||
| Sistema operativo | |||||
| Versión del SO: | No incluye | ||||
| Cámara | |||||
| Marca y modelo/Resolución | No incluida |
||||
| Fuente de alimentación | |||||
| Potencia total | 500w | ||||
| Modelo | Mini switching power supply (PC63J) AC input voltage: supports 100~240V, 50~60 Hz / PFC activo (Power Factor Correction) |
||||
| Certificación | 80+ Silver (85/89/85% de eficiencia a 20/50/100% de carga.) | ||||
| Conexiones |
|
||||
| Puertos de conexión y expansión | |||||
INTERNA
|
EXTERNA FRONTAL
EXTERNA TRASERA
|
||||
| Conectividad | |||||
| LAN | Intel i219LM PHY Soporta 10 / 100 / 1.000 MBit/s Soporta WAKE ON LAN (WOL) Soporta “Network boot by Preboot eXecution Environment” (PXE) |
||||
| Wifi | No incluida | ||||
| Bluetooth | No incluida | ||||
| Audio | |||||
| DTS Studio 7.1 / Realtek ALC 892 | |||||
| BIOS | |||||
| AMI BIOS, SPI Interface. 32 MBit Flash-ROM con interfaz SPI. Soporta PnP, ACPI 3.0. Monitorización de Hardware, Soporta “Unified Extensible Firmware Interface” (UEFI). Soporta arranque desde memoria externa USB flash. | |||||
| Contenido de la caja | |||||
|
|||||
| Accesorios opcionales | |||||
|
|||||
| Garantía del fabricante | 2 años | ||||
| Certificaciones | EMI: FCC, CE, BSMI, C-Tick Safety: ETL, CB, BSMI Other: RoHS, Energy Star 5.0, ErP |
||||
| Materiales | Aluminio | ||||
Diseño y construcción: Aluminio para un chasis discreto y elegante.

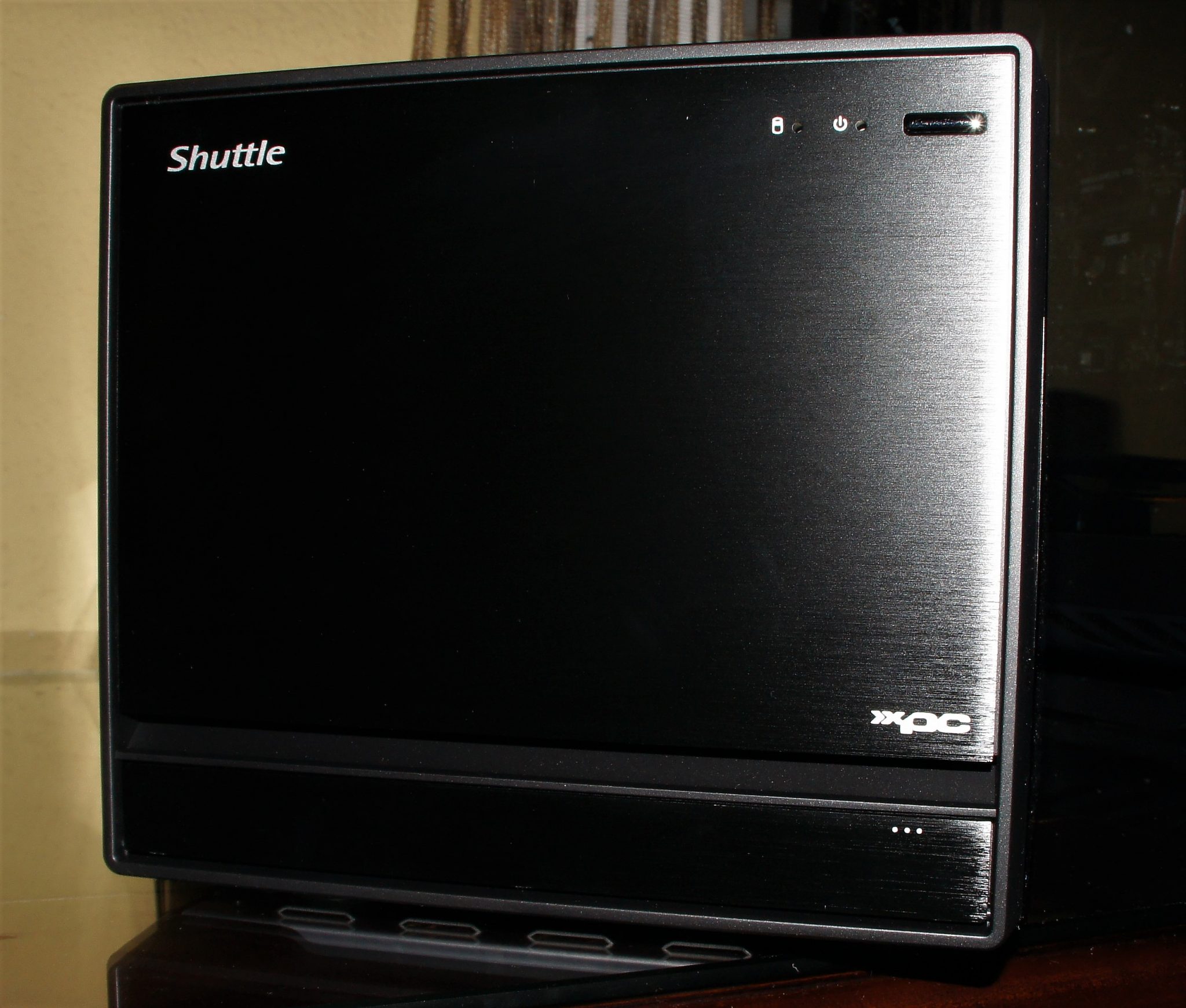

El Shuttle SZ170R8 llega en forma de chasis cubico con un diseño muy sobrio en aluminio pulido de color negro que encaja en cualquier tipo de ambiente, lo que lo hace ideal tanto como equipo de trabajo como ordenador destinado a ser el corazón del centro multimedia de nuestro salón. Solo destacan algunos detalles como la abertura horizontal situada en la parte baja del frontal, diseñada para que un ventilador de 9 cms coja aire, y los orificios del panel izquierdo, que sirven para que una tarjeta gráfica pueda “respirar” en el caso de que la instalemos. La conectividad llega muy camuflada, ya que se encuentra camuflada bajo una pestaña pulsable, tras la que encontraremos dos puertos USB 3.0, y los clásicos conectores jack de 3,5mm para auriculares y micrófono.
Por lo demás, tenemos unos laterales completamente lisos a excepción de la trasera, donde el aluminio muestra su color natural y donde nos encontramos con el panel de conexiones trasero, las rejillas para el ventilador de extracción de aire y los puertos PCI y el hueco para la fuente de alimentación, la cual es tremendamente compacta y dispone de un pequeño ventilador de unos 4cms de diámetro que se encarga de expulsar el calor de la misma.
Unboxing del Shuttle SZ170R8.
El Shuttle SZ170R8 llega en una caja de color blanco bastante minimalista donde el grueso de la información se encuentra en los laterales, que serán los que nos hablen de las características fundamentales del mismo. El equipo llega muy protegido por dos grandes piezas de poliespan, que dejan dos huecos a los lados encargados de albergar el cable de alimentación y la caja con la tornilleria y los accesorios incluidos.
Como se puede ver en la última foto, en el lateral derecho nos encontraremos con una pequeña caja de color marrón donde encontraremos accesorios como 4 cables SATA 3, una bolsita con tornillos para instalar hasta 4 discos de 3.5 pulgadas, otros 4 tornillos para unidades de 2.5 pulgadas, un pequeño bote de pasta térmica, algunas bridas, un protector para el socket de la CPU para cuando no esté instalado el procesador ni el disipador y un CD de drivers, un añadido curioso para un dispositivo al que no se le pueden instalar unidades ópticas y que nos ha sido del todo innecesario para aprovechar nuestra instalación de Windows 10, ya que el sistema operativo se ha encargado el solito de configurarlo todo a la primera.
Antes de seguir con el interior del Shuttle SZ170R8, os dejamos con algunas fotos más del exterior del mismo, así como con un pequeño vídeo, para que podáis verlo en directo al desnudo:

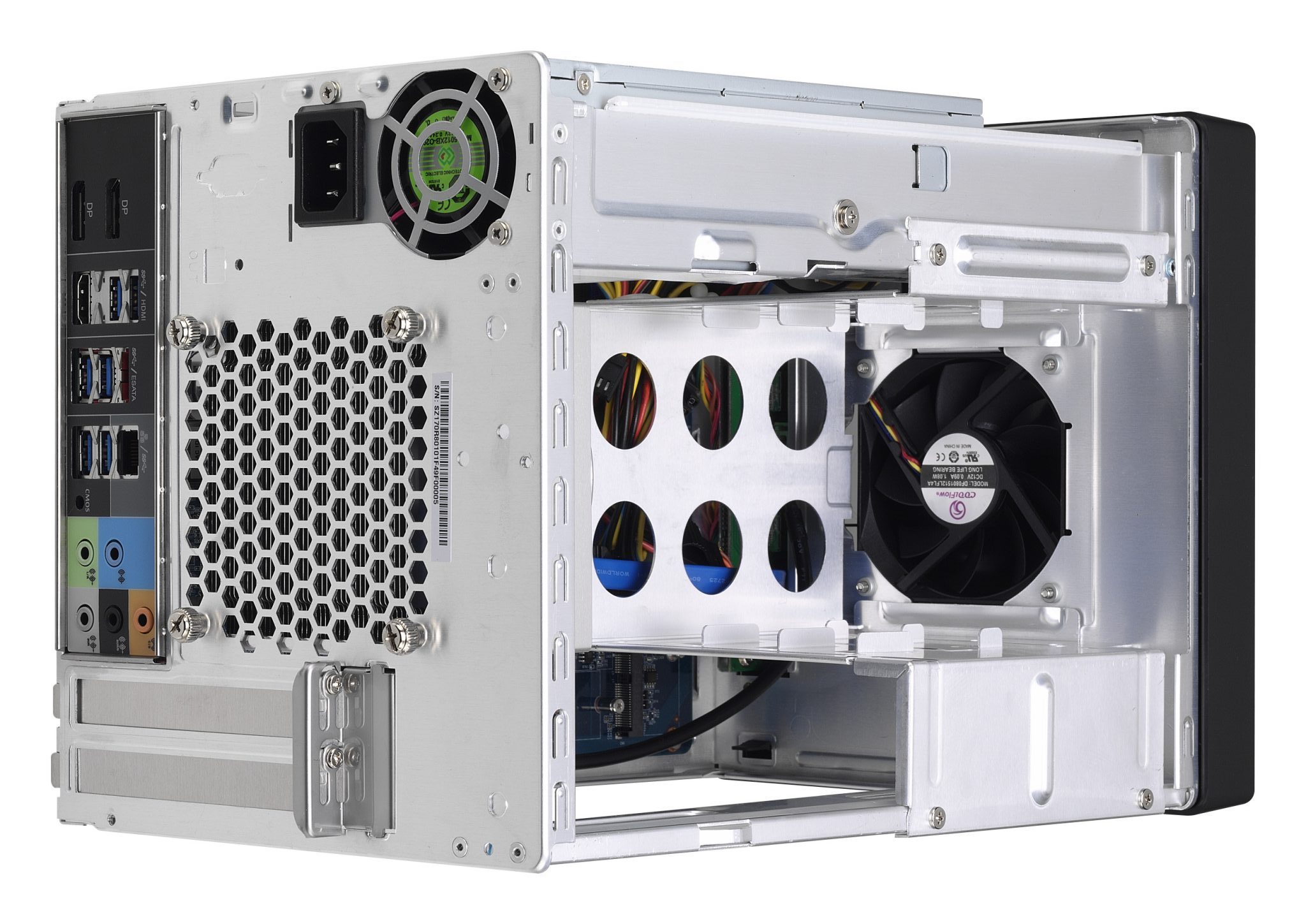

Análisis interno de este barebone de Shuttle.
Quitamos los 3 tornillos manuales de la parte posterior y accedemos al interior del dispositivo, donde nos encontramos con un diseño muy acertado en algunos aspectos, pero que también conlleva ciertas decisiones que nos han parecido algo mejorables.
Empezando por lo bueno, destacar la capacidad de Shuttle para conseguir incluir en un equipo tan compacto la posibilidad de montar hasta 4 unidades de 3.5 pulgadas, cualquier procesador de la serie Skylake (a excepción de los Xeon), una gráfica de doble slot de hasta 28 cms y 4 módulos de memoria RAM DDR4 con una capacidad máxima de 64 GB. Esto es lo que nos encontramos al retirar la carcasa:
Y es que tenemos la posibilidad de crear un equipo realmente potente con el Shuttle SZ170R8, el cual llega con la placa base, la fuente de alimentación, el cableado ya montado y el disipador; teniendo nosotros que encargarnos de instalar un procesador y la memoria RAM, así como una tarjeta gráfica dedicada para el caso de que no nos conformemos con la integrada presente en los procesadores que hacen uso del socket 1151. Merece la pena destacar que Shuttle nos ha informado de que alrededor del mes de marzo, lanzarán una actualización de la BIOS para poder dar así compatibilidad con los recientes procesadores Kaby Lake de serie 7000 (la tenéis enlazada al final del artículo).

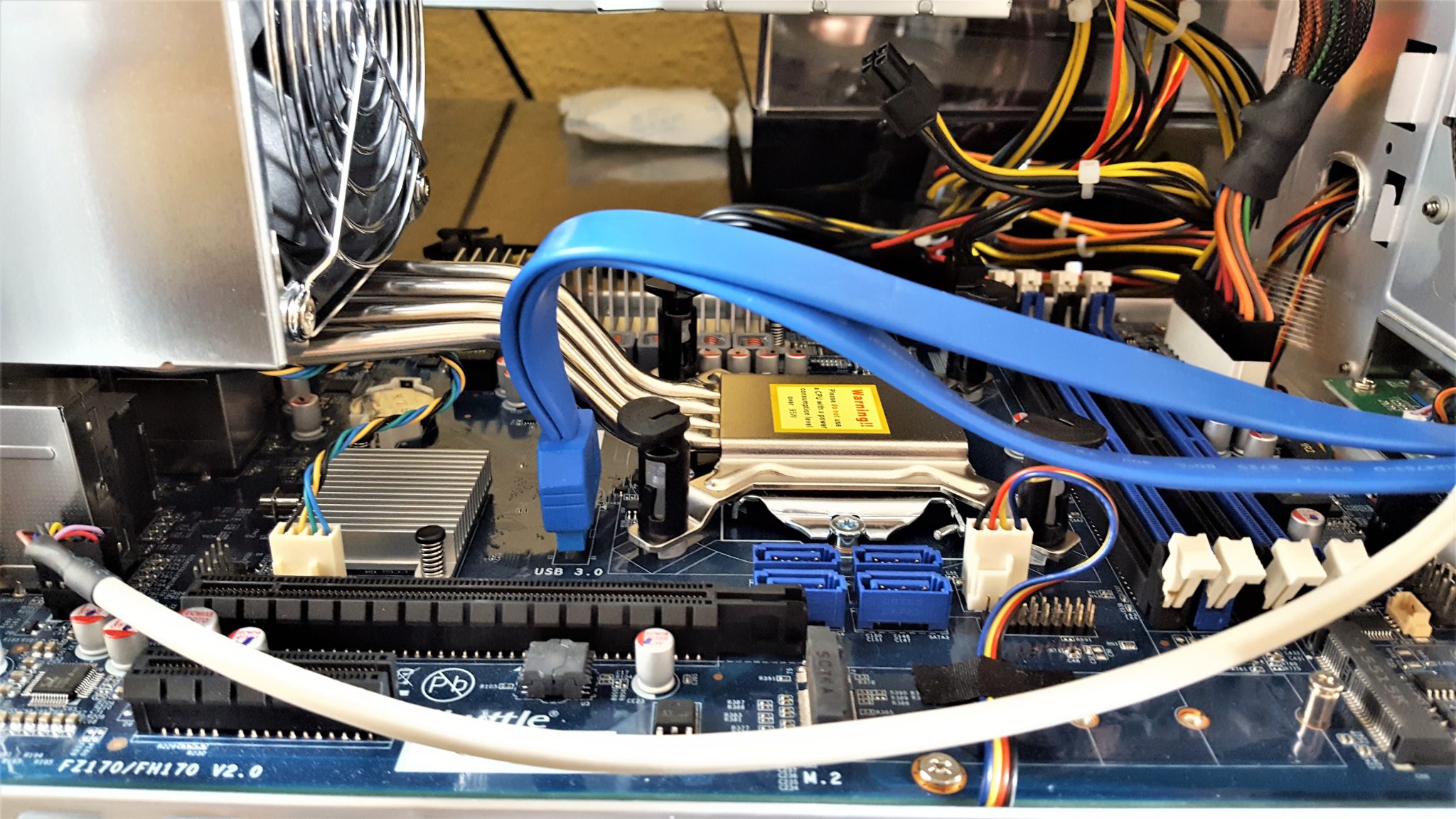

Comentario sobre la distribución de los componentes y el cableado.
Como se puede ver en las fotografías, el cableado de los dos puertos USB 3.0 ya llega instalado, así como el de los puertos de audio, pero ya puestos a diseñar una placa base específica para el Shuttle SZ170R8, habría sido más práctico localizar ambos conectores junto al frontal, ya que nos habríamos ahorrado dos antiestéticos cables azul y blanco atravesando toda la placa, los cuales pueden llegar a ser molestos si montamos una gráfica dedicada.
Cables USB 3.0 y de audio, los cuales recorren toda la placa base hasta el frontal.
Otro elemento que nos ha llamado la atención es que el fabricante nos obliga a retirar 4 pequeños tornillos y extraer la caja de discos si queremos tener acceso a las ranuras para la memoria RAM, lo cual no es complicado, pero nos parece un inconveniente, sobre todo si se da el caso de que tengamos instalados 4 discos de 3.5 pulgadas y tengamos que retirar todo ese peso junto con sus correspondientes conectores SATA y de alimentación para cambiar un módulo estropeado o ampliar la capacidad.
Además, aunque Shuttle vende adaptadores para unidades de 2.5 pulgadas, no ha incluido ni uno solo dentro del Shuttle SZ170R8, por lo cual, se da la paradoja de que podemos instalar todo un i7 6700K, pero no un simple SSD que mejore el arranque y la fluidez del sistema operativo.
En nuestro caso, hemos aprovechado unos pequeños adhesivos incluidos en la jaula para sujetar de forma “improvisada” nuestro Toshiba Q300, pero como decimos, esto es solo un apaño temporal para suplir una carencia bastante inexplicable; y es que estamos seguros de que el potencial comprador del Shuttle SZ170R8 estaría dispuesto a pagar un pequeño extra con tal de ahorrarse la molestia de tener que comprarlo por separado. Según Shuttle, cada adaptador ocupa una ranura de 3,5 pulgadas y permite instalar dos unidades de 2.5 pulgadas.
Y es que si nosotros hubiéramos diseñado el equipo, habríamos optado por un disipador horizontal que extrajera el calor por la parte superior de la caja, dejando el lateral izquierdo (mitad trasera) del sistema libre para poder instalar la jaula para discos, con la ventaja de instalar ahí un tercer ventilador en el mismo sitio que el ya utilizado por el disipador, el cual se encargaría de expulsar el calor generado por los discos, algo muy recomendable para el caso de usar varios discos de 3.5 pulgadas. Esto no solo crearía un mejor flujo de aire para el ventilador frontal, sino que nos permitiría un fácil acceso a la memoria RAM sin tener que desconectar ni desarmar absolutamente nada, aunque eso sí, teniendo que lidiar un poco con el disipador utilizado, el cual debería tener la altura suficiente para no interferir con los módulos de memoria.
Hablemos de la refrigeración del Shuttle SZ170R8.
Ya que hemos sacado el tema de la refrigeración al hablar de la jaula de discos, hacemos un rápido repaso a las soluciones utilizadas en el Shuttle SZ170R8. La misma llega de la mano de un ventilador frontal de 8 cms fabricado por CoolFlow y otro trasero de 9 cms (firmado por AVC, modelo DS09225R12HP207), los cuales se encargan de crear un flujo de aire desde el frontal a la trasera, ayudados por el pequeño ventilador incluido con la fuente de alimentación. El conjunto es audible en situaciones de carga normal, aunque el ruido generado es bastante discreto y ronda los 30/35dbs a medio metro de distancia.
Aunque conocemos ventiladores de 9cms con un sonido mas bonito y discreto, los incluidos en el equipo hacen un buen trabajo a al ahora de mantener las temperaturas a raya, aunque con motivo de la localización de la jaula de discos, la memoria RAM no aprovecha el flujo de aire del mismo, algo que no es demasiado relevante para módulos DDR4 a 2133 Mhz y que trabajan a 1.2 voltios.
Más difícil sería sustituir el de la fuente de alimentación, pues es difícil encontrar ventiladores silenciosos de 4 cms, aunque hay algunas opciones interesantes en el mercado.
Más allá de los ventiladores tenemos un pequeño disipador de aluminio para la refrigeración del chipset Z170, así como otro pequeño encargado de refrigerar los mosfets de la zona de alimentación. De refrigerar el procesador se encarga un disipador de cobre con 4 heatpipes y un bloque de aluminio, el cual queda incrustado en una caja también de aluminio que al mismo tiempo alberga el ventilador trasero del sistema. Acerca de este disipador tenemos sentimientos contradictorios, ya que usa el sistema de enganche clásico de Intel, el cual no nos gusta nada y tiene a romperse con facilidad, aunque por otro lado, hemos de reconocer que hace un buen trabajo a a la hora de mantener a raya las temperaturas del procesador; y es que como veremos después, es capaz de mantener el procesador instalado en el Shuttle SZ170R8 por debajo de los 75 grados bajo cargas intensas y con un respetable overclock de 4.4 GHz.
Un rápido análisis eléctrico del equipo.
El Shuttle SZ170R8 es un equipo que ronda los 300 euros, y aunque no incluye procesador ni memoria RAM, está claro que por ese precio, es difícil de esperar la mejor circuiteria del mercado. Aún así, los componentes elegidos están bastante a la altura, con 8 fases en total para la zona del alimentación del procesador, compuestas por chokes sólidos (algo primitivos, eso sí) y capacitores sólidos de polímero.
Tenemos que tener en cuenta que el Shuttle SZ170R8 nos permite instalar procesadores desbloqueados, y aunque el fabricante nos avisa de que es un riesgo que corre por nuestra cuenta, y a pesar de unas opciones de BIOS bastante limitadas, nos ha bastado añadir un offset de +25mv para conseguir estabilizar nuestro Intel i5 6600K a 4.4 GHz, con un voltaje que ronda los 1.35 voltios a máxima carga pero con algunos picos de 1,4 voltios que hablan regular de la calibración de línea del sistema, la cual pide bastante voltaje para un overclock moderado. De todos modos, no es el objetivo de este equipo alcanzar frecuencias de récord, así que la solución elegida nos parece notable en términos generales.
Una fuente de alimentación muy compacta pero de calidad.
El Shuttle SZ170R8 hace uso de una fuente de alimentación muy compacta en formato Flex ATX y cuya denominación es PC63J, aunque el número de modelo es PC63I1005. El fabricante alega una eficiencia 80 Plus Silver para este modelo, y como hemos podido investigar, no falta a la verdad en sus palabras, pudiendo verse en este enlace el informe de la certificación y en este otro todas las características de la misma así como su montaje en caso de sustitución por avería o mejora de un modelo inferior.
En términos generales, tenemos 3 líneas independientes de 12v con amperajes de 16, 16 y 17 A, así como dos líneas de 3.3 y 5 V con un intensidad respectiva de 18A y 16A.
Esta pequeña fuente ofrece una eficiencia mínima de 82/85/82% con cargas del 20/50/100% y viene preparada para alimentar una disquetera, 2 conectores Molex de 4 pines, 4 conectores SATA (aunque en las especificaciones diga que son 3), y una tarjeta gráfica de doble conector de hasta 8 y 6 pines a la vez, lo que implican 225w que unidos a los 75w que puede proporcionar un puerto PCIe, nos da para gráficas de hasta 300 vatios de consumo. Está claro pues que si queremos hacer del Shuttle SZ170R8 un sistema compacto de juegos que se meriende a cualquier consola, podremos hacerlo, pero con las limitaciones de espacio que veremos después.
Por lo demás contamos con toda clase de protecciones [cortocircuito (SCP), sobrecarga (overload)(OPP), sobrecorriente (OCP), sobretemperatura (OTP), sobrevoltaje (OVP), falta de voltaje (UVP)], PCF Activo y toda clase de certificaciones que podréis revisar en los enlaces.
Si por casualidad, tenéis un modelo más antiguo o necesitáis sustituir una averiada, también podréis adquirirla en Amazon.
Capacidad de expansión del Shuttle SZ170R8.
Aunque este barebone de Shuttle no ofrezca el potencial de una placa base ATX, las posibilidades de expansión son bastantes generosas, ya que junto a los 4 puertos SATA y su correspondiente espacio para unidades de 3,5 pulgadas, Shuttle decide aprovechar las posibilidades que ofrece el chipset Z170 con un más que interesante puerto M.2 apto tanto para unidades SATA como para unidades PCIe x4 3.0, con un ancho de banda teórico de hasta 32 Gbits/s y compatibilidad con NVMe. En este caso concreto, podremos instalar SSD con un ancho de 22 mm y longitudes de 42, 60 y 80 mm (tipos 2242, 2260, 2280).
Para la memoria RAM contamos con 4 ranuras que permiten módulos de 16 GB con una capacidad total de 64 GB, aunque en la caja se nos avisa de que solo soporta módulos de 1.2 voltios, algo curioso, pues la BIOS nos permite luego añadir voltaje extra a los mismos. Más curioso aún es que esta misma BIOS incluya luego soporte para perfiles XMP, por lo que suponemos que dicha advertencia es más un “curarse en salud” del fabricante ante incompatibilidades con módulos de alta frecuencia, que una limitación del hardware en sí.

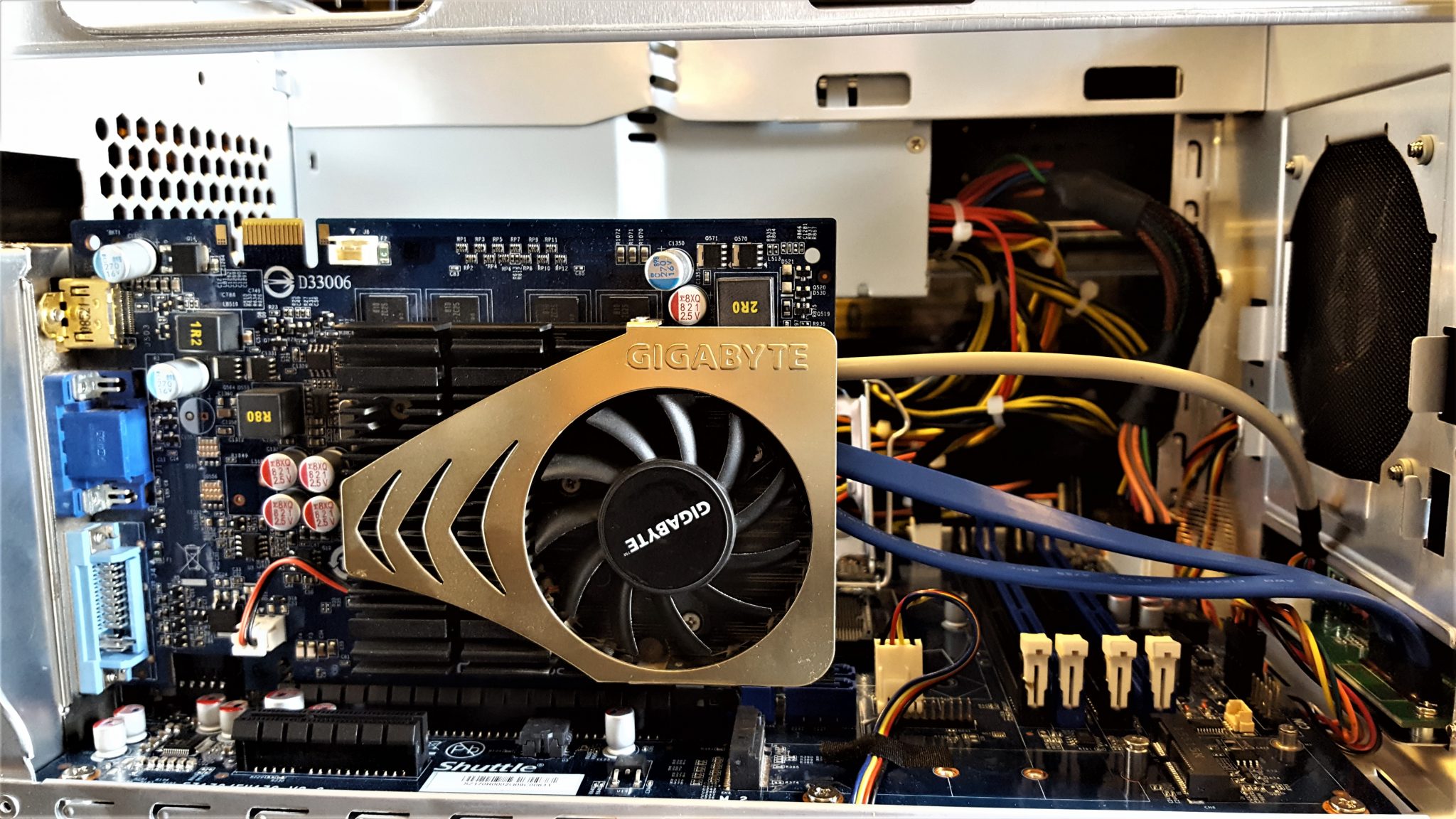

Ya por último contamos con dos puertos PCIe, ambos de 3ª generación y con velocidades x16 y x4, pudiendo instalar por lo tanto cualquier tarjeta gráfica de doble slot, pero con un largo máximo de unos 28 cms que se vería aún más limitado si los conectores de la misma no van colocados en perpendicular. Nosotros teníamos por aquí dos gráficas de triple ventilador, así que hemos recurrido a una vieja Geforce 9400 que guardábamos para emergencias solo para que os hiciérias una idea del espacio disponible. En cualquier caso, cualquier solución de doble ventilador debería entrar sin problemas.
Un detalle que si queremos que tengáis en cuenta es que es más que recomendable instalar en el Shuttle SZ170R8 tarjetas gráficas con backplate, por la sencilla razón de que el PCB de la gráfica queda bastante cerca de la jaula para discos, y durante algún movimiento o traslado del equipo encendido, podría producirse algún tipo de cortocircuito con catastróficos resultados para nuestra tarjeta o incluso para la placa base del equipo. Lo podéis apreciar en las siguientes fotografías.

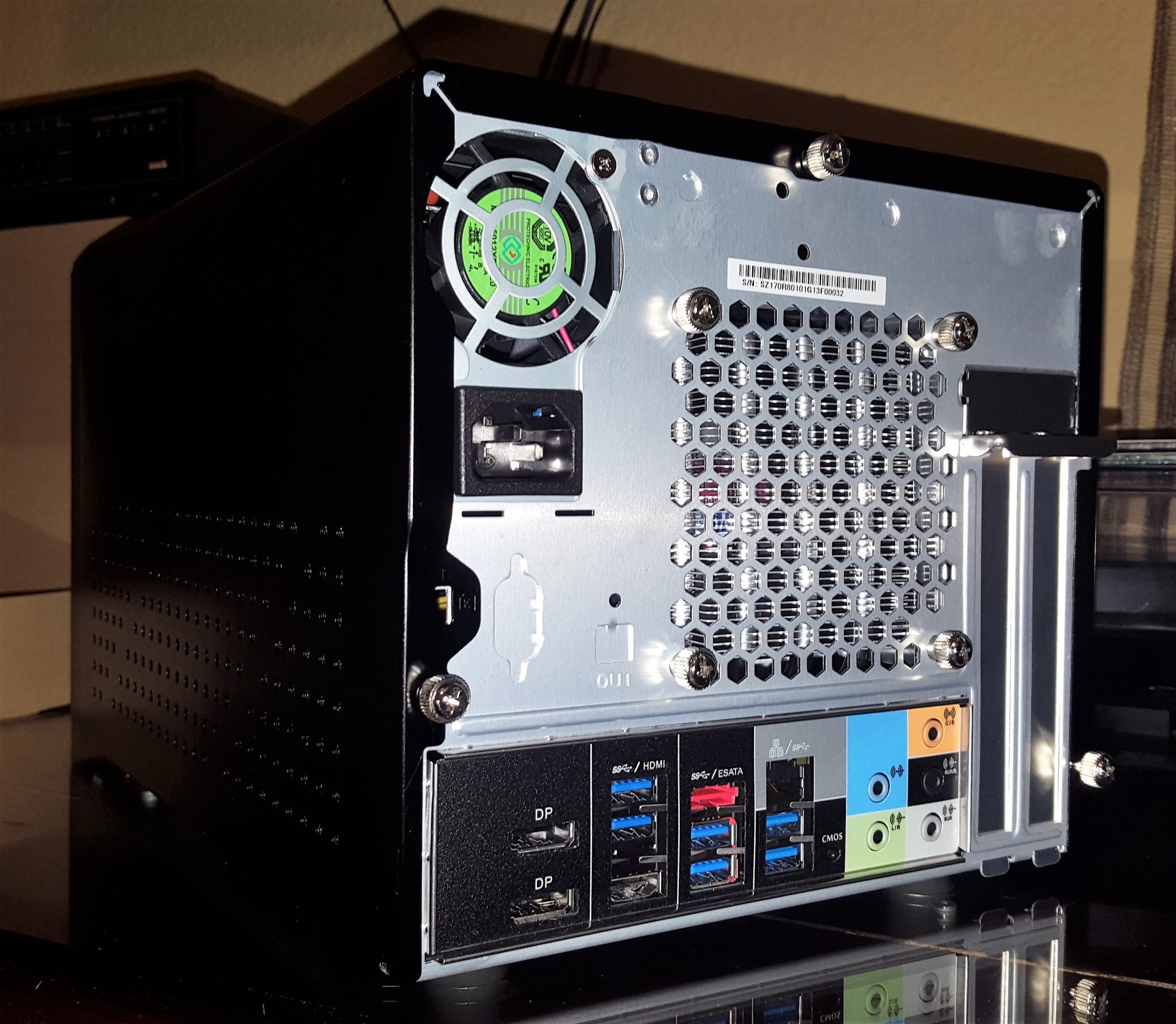

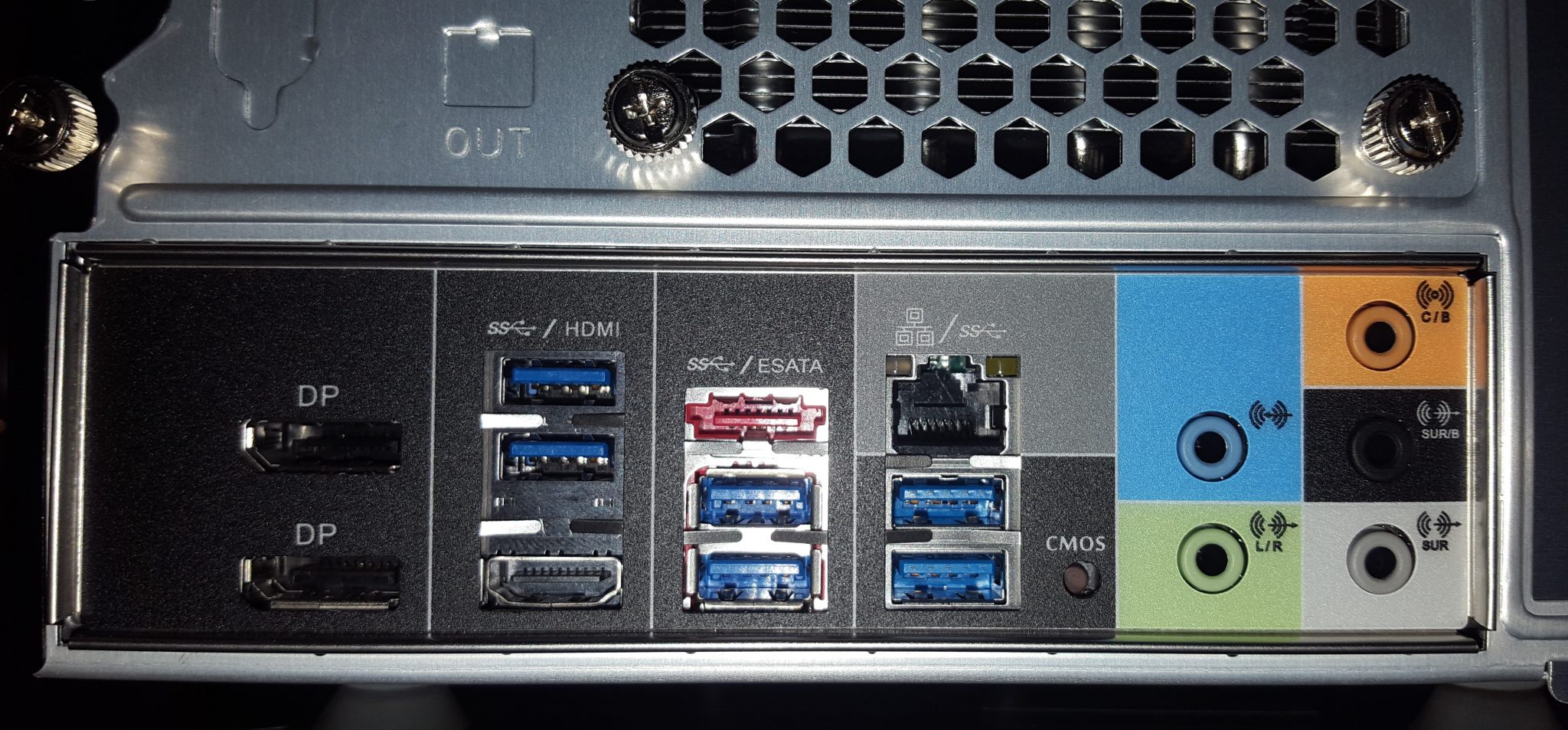

Conectividad del equipo: bastante completa y con 3 salidas de vídeo.
Que el Shuttle SZ170R8 es un barebone con aspiraciones de equipo de gama alta se puede ver en su placa trasera, donde nos olvidamos de los puertos DVI y VGA y contamos con un puerto HDMI y hasta dos DisplayPort aptos para 4K a 60 Hz; los cuales denotan su voluntad de ser la fuente para pantallas y monitores modernos y no para ese viejo monitor CRT que aún guardamos en un rincón de casa.
Por lo demás, contamos con 6 puertos USB 3.1 (Super Speed), un poco frecuente external SATA y un conector LAN Gigabit, junto a los ya clásicos puertos de audio analógicos para crear un sistema de audio 7.1. Como notas curiosas, la ausencia de una salida óptica de audio (s/pdif) y un pequeño botón para borrado de BIOS que ni siquiera esta siempre presente en placas base más avanzadas.

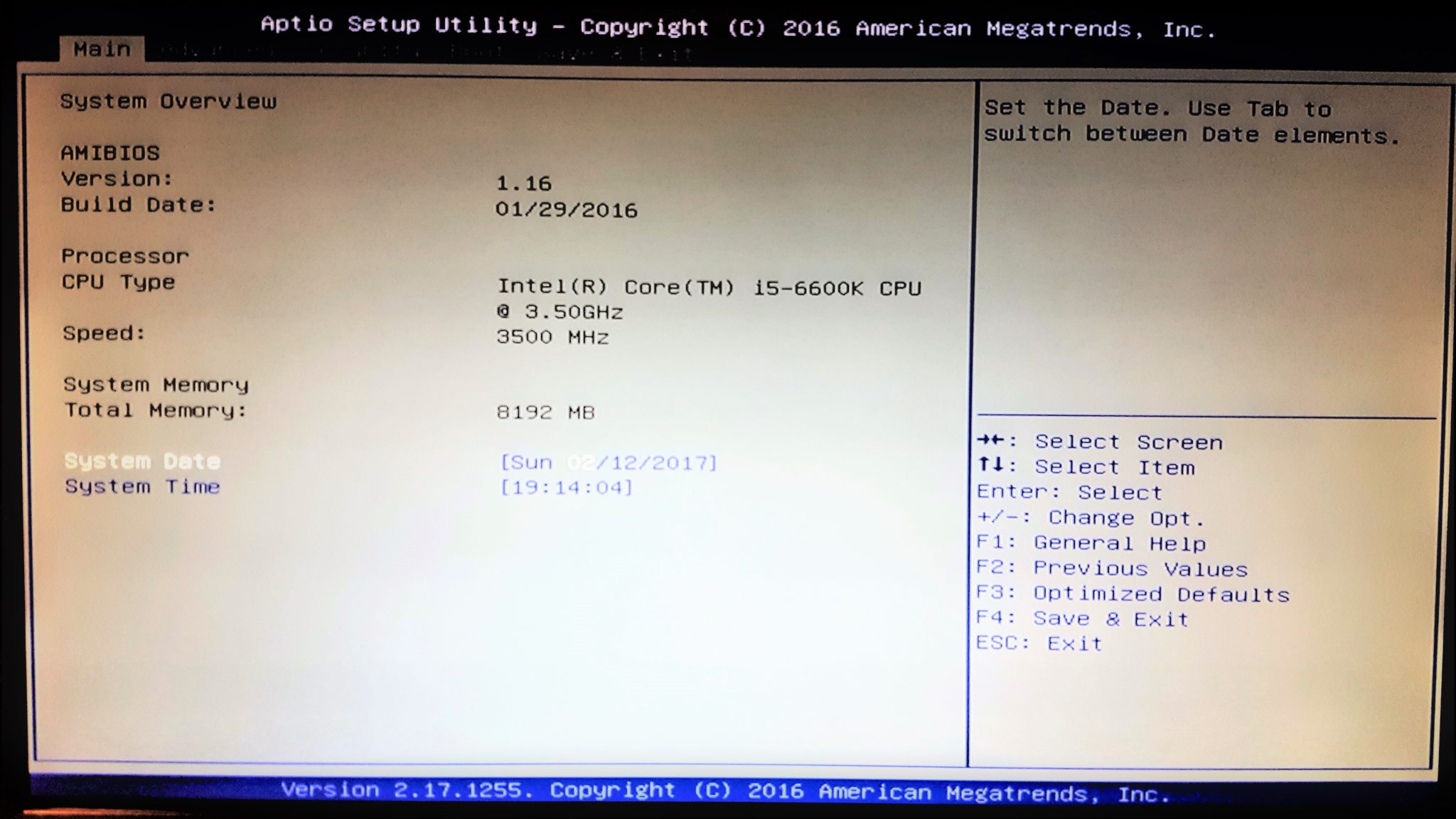

Una BIOS sin alardes pero suficiente.
No estamos ante un equipo que pretenda competir de tú a tú con placas bases de gama alta, y aunque en potencia sí que consigue ese objetivo, no tendremos a nuestra disposición funciones tan avanzadas como las que hemos visto en otras propuestas más específicas. Contamos con una BIOS sencilla y asequible, donde tendremos acceso a la información básica del sistema, la monitorización del mismo, las clásicas configuraciones de seguridad que casi nadie usa, una pestaña para seleccionar la unidad de sistema (BOOT) y el modo de arranque y la también clásica pestaña para guardar las configuraciones o cargar los ajustes por defecto.
El apartado más interesante y completo es el de “Advanced”, donde podremos ver los voltajes y temperaturas, la velocidad de los ventiladores instalados (nada de configurarlos) y las características del procesador instalado, así como determinar el modo de funcionamiento de las unidades de almacenamiento (ACHI, RAID), la gráfica integrada, la velocidad de los puertos PCIE, o las capacidades de virtualización del equipo (VT-d).
Es en este mismo apartado donde podremos activar las opciones de overclock, que incluyen establecer límites a la alimentación del procesador, variar el multiplicador del mismo o activar el perfil XMP de la RAM, además de otros controles de voltaje.
Pruebas de rendimiento y overclock.
Como ya os hemos adelantado a lo largo de este artículo hemos llevado a cabo un overclock de 4.4 GHz con el Shuttle SZ170R8, una cifra que no es aleatoria, ya que es la misma configuración que usamos en nuestro artículo de la MSI Z270 Gaming Pro Carbon a la hora de comparar la eficiencia del Intel i5 6600k y el i5 7600k, basados en las arquitecturas Skylake y Kaby Lake respectivamente.
Los módulos de memoria también han sido configurados a una velocidad base de 2133 MHz con latencias base de 15-15-15-35, con la intención de llevar a cabo una comparativa lo más justa posible, aunque en este caso jugamos con una desventaja de partida, y es que el Shuttle SZ170R8 no permite modificar la frecuencia del controlador de memoria del procesador, por lo que en este caso nos quedamos con los 3.9 GHz a los que funciona de serie el i5 6600K, frente a los 4.3 GHz que usamos en nuestras pruebas de la MSI Gaming Pro Carbon. Como se verá después, la frecuencia del IMC tiene cierto impacto en las pruebas realizadas con AIDA 64 relativas al rendimiento de memoria, aunque no parecen influir excesivamente en el resultado de otras pruebas donde, contra pronóstico, este pequeño barebone es capaz de mejorar los resultados conseguidos con el i5 6600k y el i5 7600K en la placa de MSI.
Antes de mostraros los resultados de nuestras pruebas os dejamos por aquí la configuración de hardware utilizada así como la batería de pruebas realizada, de la cual hemos eliminado los test sintéticos y reales de rendimiento gráfico, ya que en este caso no contábamos con la MISI GTX 980 Ti que usamos la última vez, y aunque la hubiéramos tenido, no estamos seguro de si habría cabido en el Shuttle SZ170R8.
Equipo de pruebas:
- Procesador: Intel i5 6600K.
- Placa Base: Shuttle “FZ170”, Shuttle Form Factor Diseño propietario
- Tarjeta Gráfica: Intel HD Graphics 530 .
- Caja: Chasis Shuttle SZ170R8
- Refrigeración: Integrada de serie (Disipador con 4 heatipes y ventilador de 9 cms).
- Fuente de alimentación: Mini switching power supply (PC63J)
- RAM: G Skill Ripjaws F4-3000C15-4GRBB (funcionando a 2133 MHz con CAS 15)
- SSD: Toshiba Q300 480 GB.
- Sistema operativo: Windows 10 Pro de 64 bits.
Test realizados:
- Aida 64 Extreme: pruebas de rendimiento de memoria, CPU Queen, CPU Photo Worxx, FPU V8, FPU Julia y FP64 Ray-Trace.
- Luxmark v3.1: pruebas bajo Open CL solo con CPU, escenas “Ball” y “Hotel”.
- Cinebench R15: prueba multinúcleo.
- PassMark Performance Test 9: test completo, configuración por defecto.
- RealBench 2.43: test completo.
- Intel Xtreme Tuning Utility: benchmark integrado.
- Super Mi Mod 1.9 WP: Pruebas de 1 y 8 MB.
- wPrime 2.10: pruebas de 32 y 1024 MB (multinúcleo).
- SiSoft Sandra Lite 2016: Pruebas de aritmética, eficiencia de núcleos y multimedia.
- x265 HD Benchmark 0.1.4: modo de 64 bits.
- CPU-Z: Test de rendimiento.
- Test de Futuremark: PCMark 8 (Test Creative, acelerado bajo Open CL).
Capturas de los test realizados:

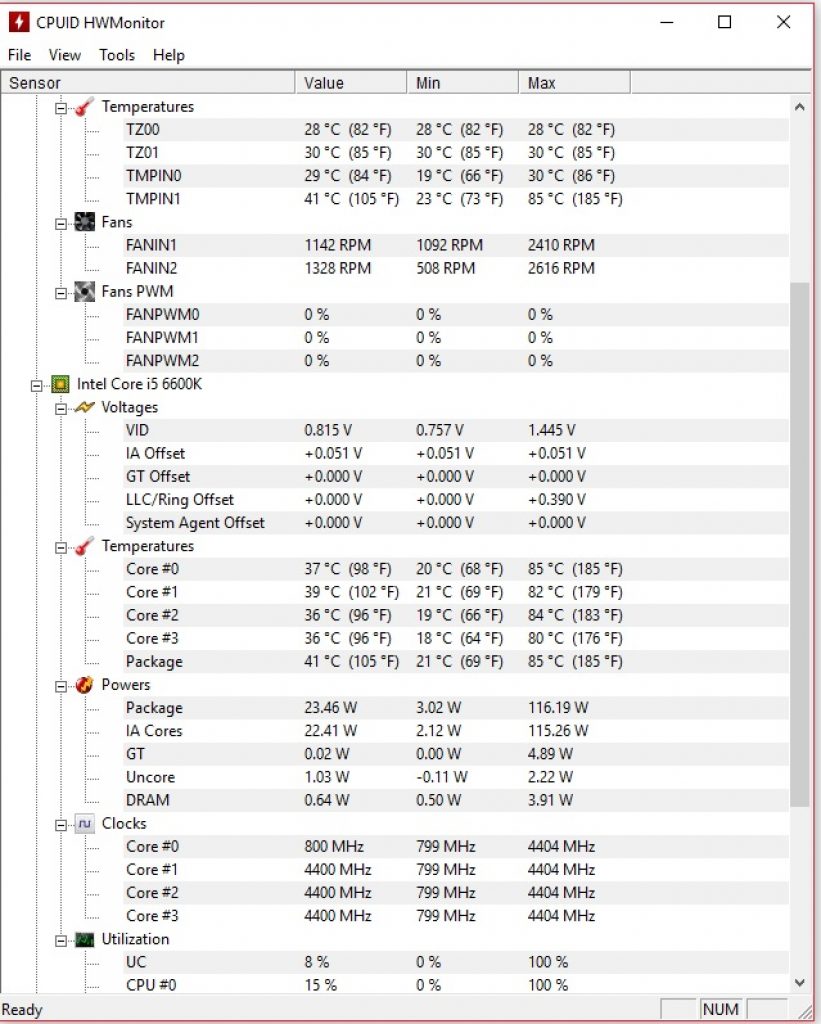

A lo largo de nuestros test hemos dejado en segundo plano el programa CPUI HWMonitor con la intención de comprobar como se comporta el sistema de refrigeración a lo largo de una batería de pruebas tan extensa como la realizada, pudiendo comprobar que con un voltaje elevado y una frecuencia de 4.4GHz, las temperaturas no pasaban de 75 grados incluso bajo pruebas de renderizado, por lo que entran dentro del rango de seguridad recomendado por Intel.
Solo ha habido una prueba que ha hecho sufrir al procesador y al disipador integrado llevándolos hasta los 85 grados, y es la prueba FP64 Ray-Trace de AIDA 64; por lo que si por casualidad fuéramos a usar el Shuttle SZ170R8 para esta tarea en concreto, sería recomendable bajar la frecuencia y el voltaje del procesador, aunque tampoco creemos que sea lo mas común, pudiendo hablar bastante bien en términos generales de la solución utilizada por Shuttle. Os dejamos una captura acreditativa:
Y ahora sí, os mostramos los resultados de nuestras pruebas
- Aida 64 Extreme:
- Luxmark v3.1:

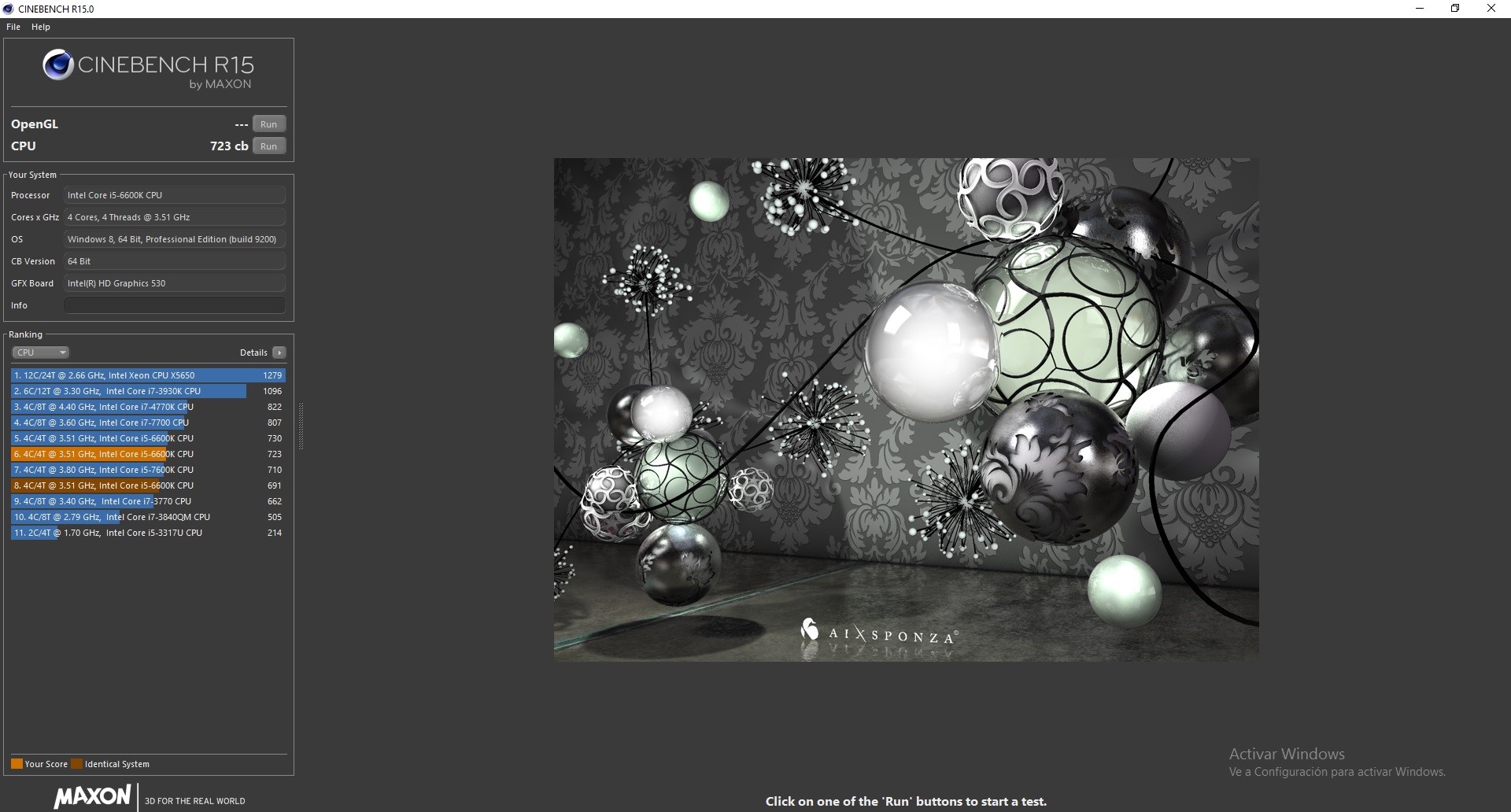

- Cinebench R15:

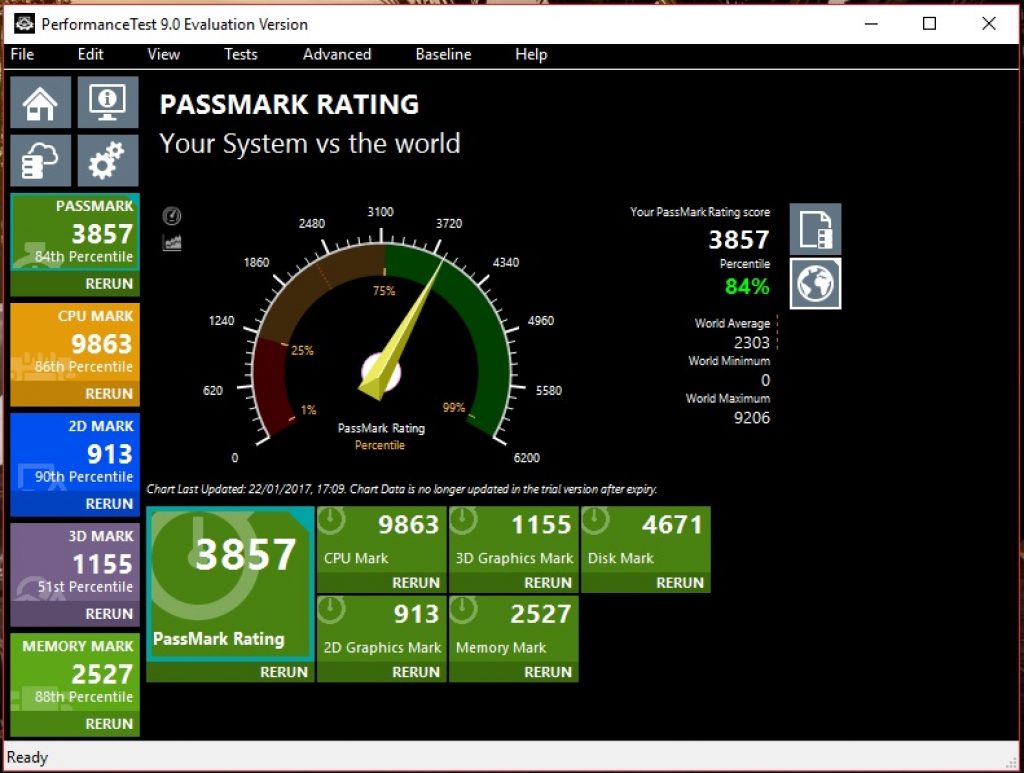

- PassMark Performance Test 9:

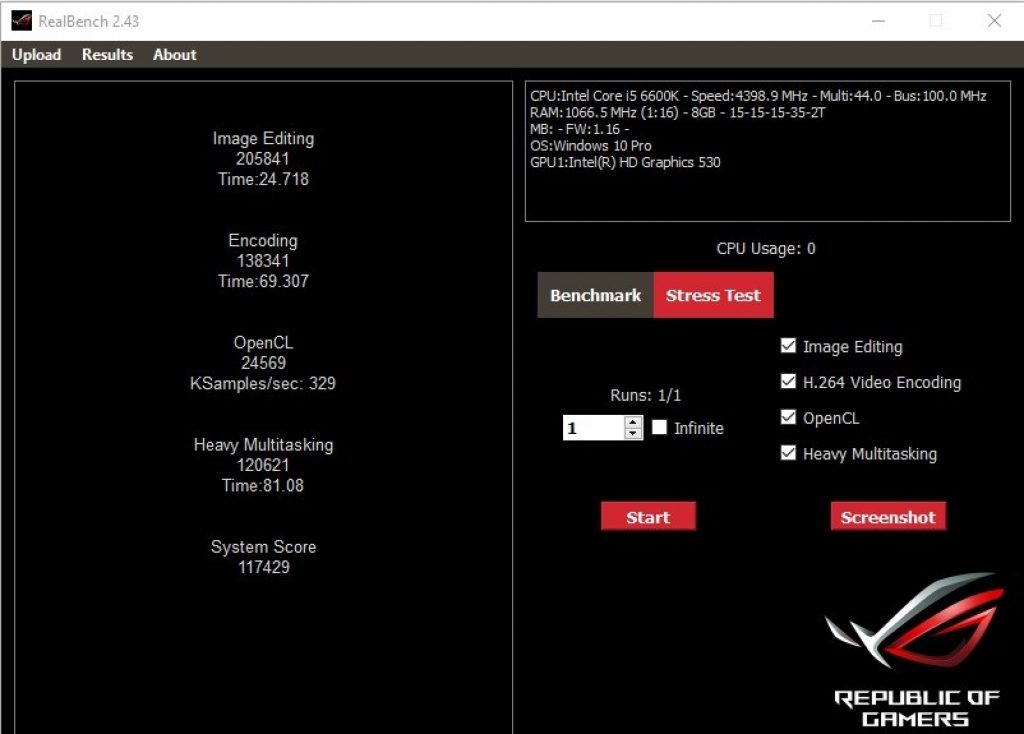

- RealBench 2.43:

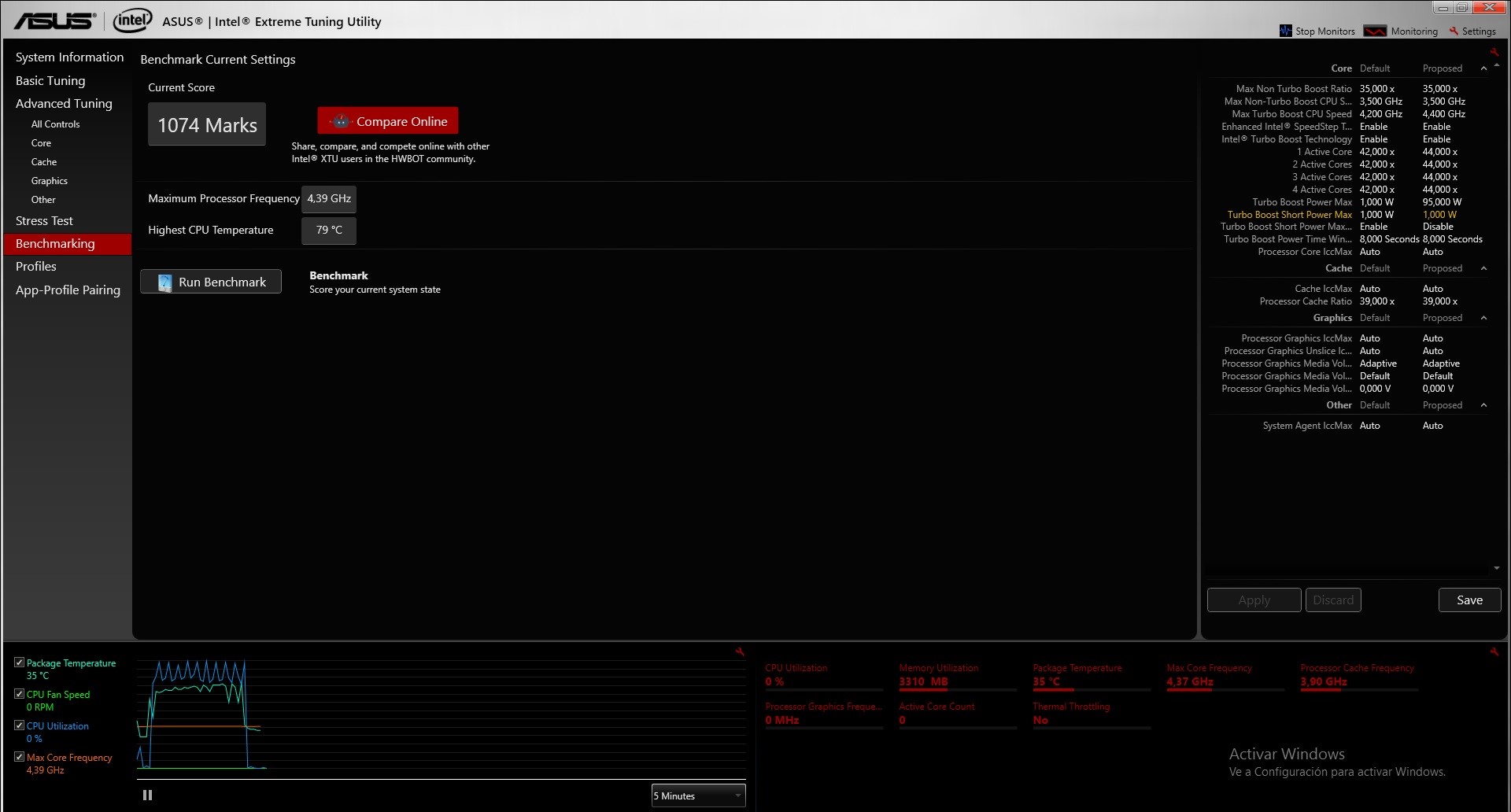

- Intel Xtreme Tuning Utility:
- Super Mi Mod 1.9 WP y wPrime 2.10 32 y 1014MB:
- SiSoft Sandra Lite 2016:
- CPU-Z, x265 HD Benchmark 0.1.4, y PCMark 8 (Test Creative acelerado).
Tabla resumen y comentario de los resultados obtenidos:
Como hemos hecho las últimas veces, a continuación podréis ver una tabla resumen con todos los resultados de nuestras pruebas. En este caso concreto hemos añadido los resultados obtenidos con el mismo Intel i5 6660K instalado en la MSI Z270 Gaming Pro Carbon, así como los resultados obtenidos con el i5 7600K en esa misma placa. Aunque en un principio pudiera pensarse que un sistema que no está enfocado al rendimiento extremo no podría competir de tú a tú con una placa base gaming de ese calibre, lo cierto es que cabe hablar más que bien del trabajo realizado por los ingenieros de Shuttle con su placa base, ya que el i5 6600K instalado en el Shuttle SZ170R8 gana en 12 de las pruebas y pierde en 16 de ellas.
La cosa se pone más interesante aún si descontamos las pruebas de memoria (en las cuales juega con desventaja el i5 6600K debido a una menor frecuencia en el controlador de memoria), con unos resultados que se quedan más que empatados con un 12 contra 12. Además, debemos tener en cuenta que a la hora de calcular el porcentaje de victoria o derrota del Shuttle SZ170R8 hemos usado el mejor resultado obtenido con la MSI Z270 Gaming Pro Carbon, por lo que en algunos casos, este barebone de Shuttle pierde contra uno de los dos procesadores usados en la placa de MSI, pero no contra ambos. Los resultados en verde son aquellos test en los que gana el Shuttle SZ170R8, mientras que los que están en rojo son aquellos en los que pierde:
<tr”>FP64 RAY-TRACE (xRay/s) 3.866 3.867 +0,15% 3.873
| Resultados de nuestros test (Shuttle SZ170R8) |
||||||||
|---|---|---|---|---|---|---|---|---|
| Aida 64 Extreme v. 5.80.400 | ||||||||
| i5 6600K@4.4GHz (IMC 4.3 GHz) / MSI Gaming Z270 Pro Carbon | i5 7600K@4.4GHz (IMC 4.3 GHz) / MSI Gaming Z270 Pro Carbon | % Diferencia Global frente a MSI Z270 Pro Carbon | i5 6600K@4.4GHz (IMC 3.9 GHz) / Shuttle SZ170R8 | |||||
| Lectura (MB/s) | 30.710 | 30.736 | -1.47% | 30.282 | ||||
| Copia (MB/s) | 28.385 | 27.915 | -4,037% | 27.239 | ||||
| Escritura (MB/s) | 31.660 | 31.524 | -2,57% | 30.844 | ||||
| Latencia (ns) | 61,2 | 60,1 | -4,15% | 62,6 | ||||
| CPU Queen | 40.661 | 40.655 | -0,05% | 40.639 | ||||
| CPU PHOTOWORXX | 19.143 | 19.058 | +0.88% | 19.313 | ||||
| FPU V8 | 7.149 | 6.957 | +0.81% | 7.207 | ||||
| FPU JULIA | 36.206 | 36.222 | +0,063% | 36.245 | ||||
| REALBENCH 2.43 | ||||||||
| General (puntuación de sistema) | 123.395 | 122.652 | -4,83% | 117.429 | ||||
| Edición de imagen | 207.090 | 212.274 | -3,003% | 205.841 | ||||
| Encodig (codificación de vídeo) | 141.539 | 137.723 | -2,25% | 138.341 | ||||
| OpenCL (usa la GPU)
No se tiene en cuenta en valoración final |
93.470 (GTX 980ti) | 96.751 (GTX 980ti) | -74,60% | 24.569 (integrada procesador stock) | ||||
| Multitarea Pesada | 126.260 | 121.263 | -4,46% | 120.621 | ||||
| PASSMARK Performance Test 9 | ||||||||
| CPU Mark | 9.822 | 9.994 | -1,31% | 9863 | ||||
| SiSoftware Sandra 2016.3.22.20 | ||||||||
| ARITMÉTICA (GOPS) | 103,58 | 102 | +1,25% | 104,88 | ||||
| MULTIMEDIA (MPX/S) | 318,46 | 317,14 | +0,40% | 319,74 | ||||
| EFICIENCIA NÚCLEOS (GB/S) | 12,44 | 12,65 | -0,07% | 12,07 | ||||
| CPU-Z Bench (configurado para 4 hilos de proceso) | ||||||||
|
Single Thread
|
2.234 | 2.233 | -0,35% | 2.226 | ||||
|
Multi Thread
|
8.708 | 8.697 | +0,43% | 8.746 | ||||
| Cinebench R15 | ||||||||
| Multinúcleo | 730 | 710 | -0.95% | 723 | ||||
| Luxmark v3.1 Open CL / Modo CPU | ||||||||
| LuxBall HDR” (217K triángulos) | 1.645 | 1.650 | +4,18% | 1.719 | ||||
| Hotel Lobby” (4973K triángulos) | 367 | 373 | +0,26% | 374 | ||||
| INTEL XTREME TUNING UTILITY | ||||||||
| 951 Marks | 949 Marks | +12,93% | 1074 Marks | |||||
| Super Pi Mod 1.9 WP | ||||||||
| 1M | 8.5 s | 8,453 s | -1.65% | 8,593s | ||||
| 8M | 1m 36,687s | 1m 36,859s | -0,38% | 1m 37,063s | ||||
| wPrime v.210 (4 hilos) | ||||||||
| 32M | 8,021s | 8,189s | +2,41% | 7,827s | ||||
| 1024M | 252,331s | 256,558s | +2,25% | 246,651s | ||||
| x265 HD Bench v.0.1.4 /(media de los 4 pases) | ||||||||
| 17,025 fps | 16,95 fps | -0,39% | 17,017 | |||||
En términos generales se puede ver que las diferencias a favor o en contra del Shuttle SZ170R8 oscilan entre el 0 y el 5%, siendo el benchmark Intel Xtreme Tuning Utility, el único que se sale de la norma, con un sorprendente 12% (casi 13%) de ventaja a favor del barebone de Shuttle, un resultado que no sabemos exactamente a que achacar, pero que habla muy bien del trabajo realizado por Shuttle.
Conclusiones, disponibilidad y precio del Shuttle SZ170R8.
Nos ha dejado muy buen sabor de boca este barebone. Es capaz de ofrecer una capacidad de expansión bastante buena para su tamaño, de albergar 64 GB de RAM y hasta de dar cobijo a todo un i7 6700K al que podremos hacerle overclock (en el futuro también los Kaby lake). El diseño es elegante y robusto, con el aluminio dominando el conjunto (a excepción de un par de piezas de plástico en el frontal), mientras que la conectividad es más que buena, con hasta 3 salidas de vídeo, external SATA y múltiples puertos USB 3.0 (eso sí, sin tipo C).
Shuttle ha hecho un buen trabajo a la hora de elegir la fuente de alimentación y de diseñar la placa, y aunque algunos de los componentes no están a la par de las placas bases más modernas, gozan en general de un buen nivel de calidad y prometen a priori una buena durabilidad. Si tenemos en cuenta un precio inferior a los 400 euros para todo el conjunto, lo cierto es que la relación calidad/precio del Shuttle SZ170R8 nos parece bastante buena.
Tampoco defrauda la puesta apunto y posibilidad de overclock de la placa, que con 8 fases de alimentación nos permiten realizar overclocks bastante buenos, aunque tampoco sea lo más recomendable para un uso diario intensivo en un equipo de estas características. En cualquier caso, instalando un buen procesador junto a con una gráfica moderna, podremos crear un sistema multitarea compacto, potente y versátil que llevarnos a cualquier sitio, algo a lo que ayuda la posibilidad de instalar una unidad M.2 compatible con PCI-Express Gen. 3.0 X4 y NVMe.
Las únicas críticas al Shuttle SZ170R8 van destinadas a la organización interna del equipo y a la sonoridad del mismo. La primera es bastante buena, pero obliga al consumidor menos experto a tener que tirar de destornillador para poder instalar la memoria RAM, algo que puede ser bastante tedioso si tenemos ya instaladas varias unidades y por casualidad tenemos que reemplazar un módulo averiado o queremos ampliar la cantidad instalada. Peor aún es el hecho de no contar con un simple adaptador para unidades de 2.5 pulgadas, el cual tendremos que comprar por separado si queremos instalar una unidad más rápida que el clásico disco duro mecánico, una ausencia a considerar por el futuro comprador de este equipo.
La sonoridad no es que sea mala, ya que salvo usos muy intensivos, el equipo no emite demasiado ruido bajo cargas normales de trabajo, pero si es cierto que los ventiladores utilizados tiene un sonido bastante “feo” que se hace audible incluso escuchando música a bajo volumen mientras redactamos este artículo. Y es que tienen ese clásico timbre de “motor diésel” que tan poco nos gusta y que ya vimos en los ventiladores de nuestra refrigeración líquida Enermax. Creemos que habría sido fácil para el fabricante elegir soluciones algo más agradables, aunque fuera a costa de elevar el precio unos 20 euros, creando un conjunto más redondo para aquellos amantes de los “Quiet y Silent Pc” que lo único que quieren escuchar en su habitación o salón es el ruido de su música o película favorita.
En resumen, un excelente barebone capaz de darnos muchas alegrías si sabemos “rellenarlo” con unos buenos componentes y el cual destaca por su potencial y por la puesta a punto de la placa base, la cual no tiene nada que envidiar en rendimiento a otras placas base ATX de altos vuelos. Un producto a tener en cuenta sin duda alguna.
Esperamos que os haya gustado nuestro análisis de este barebone y recordad que estaremos en el MWC 2017 para seguir en directo todas las novedades que nos presenten los fabricantes entre el 25 de febrero y el 2 de marzo. No os lo perdáis.
ACTUALIZACIÓN: Mientras dábamos los últimos retoques a este artículo, la gente de Shuttle nos ha avisado de que ya está disponible una nueva BIOS con compatibilidad con los nuevos procesadores Kaby lake de Intel, la cual podréis descargar aquí.
